Замена сальника коленвала (КПП). Некоторые нюансы по фторопластовым сальника
Фотографий сделал немного, да и слог изложения у меня не блещет сюжетами — от того запись для ценителей изюминки именно «Техчасти» с возможностью почесать репу в выборе типа сальников в автомобиль.

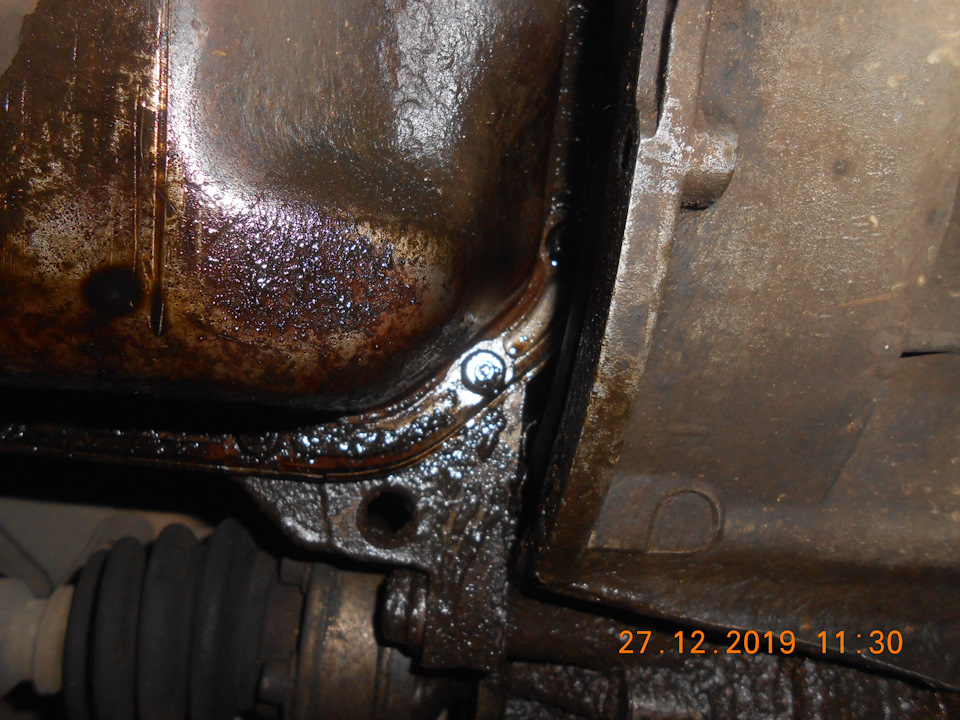

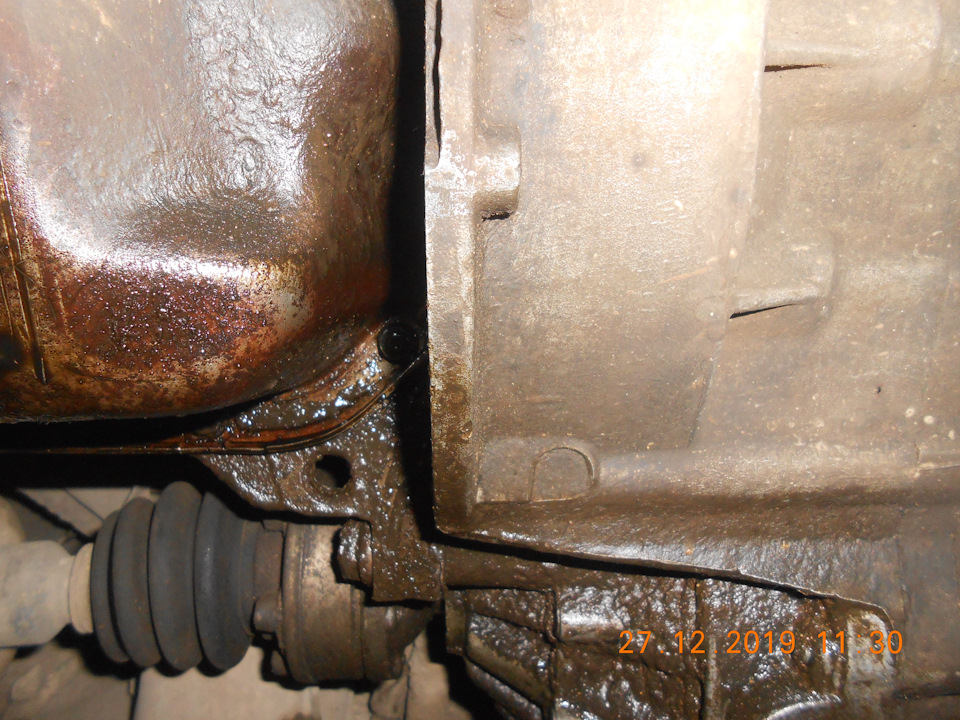

В общем — уже какое-то время начал подтекать левый сальник (со стороны КПП). Эти подтеки усугублялись сорванной резьбой в крышке сальника, от чего поддон в этом месте прижимался кое-как

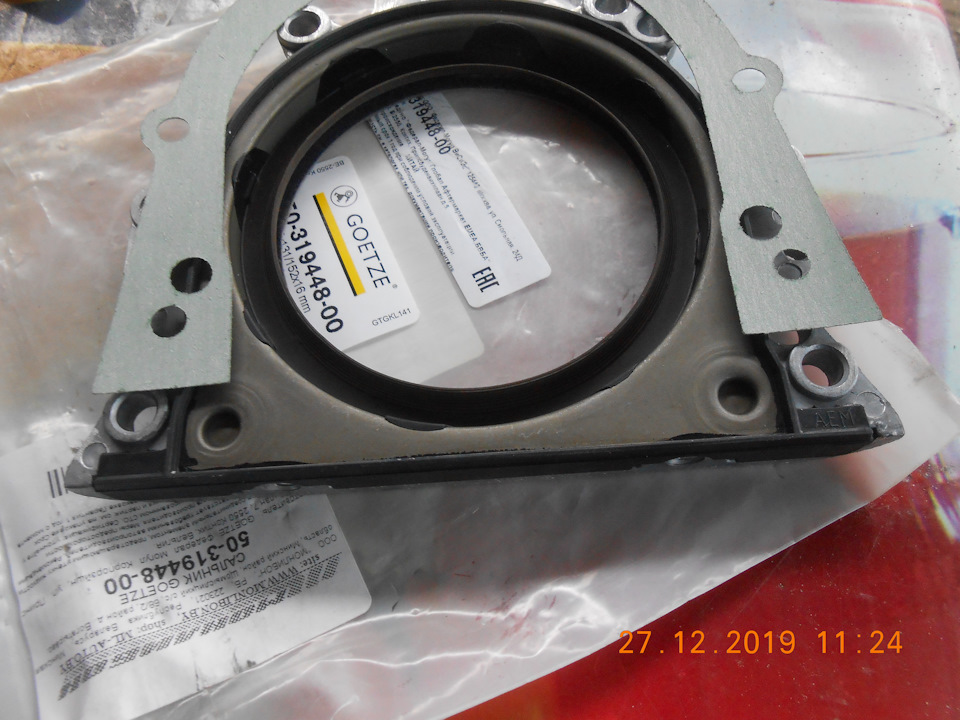

Для борьбы с этими соплями еще перед НГ заказал один из самых дорогих сальников с крышкой

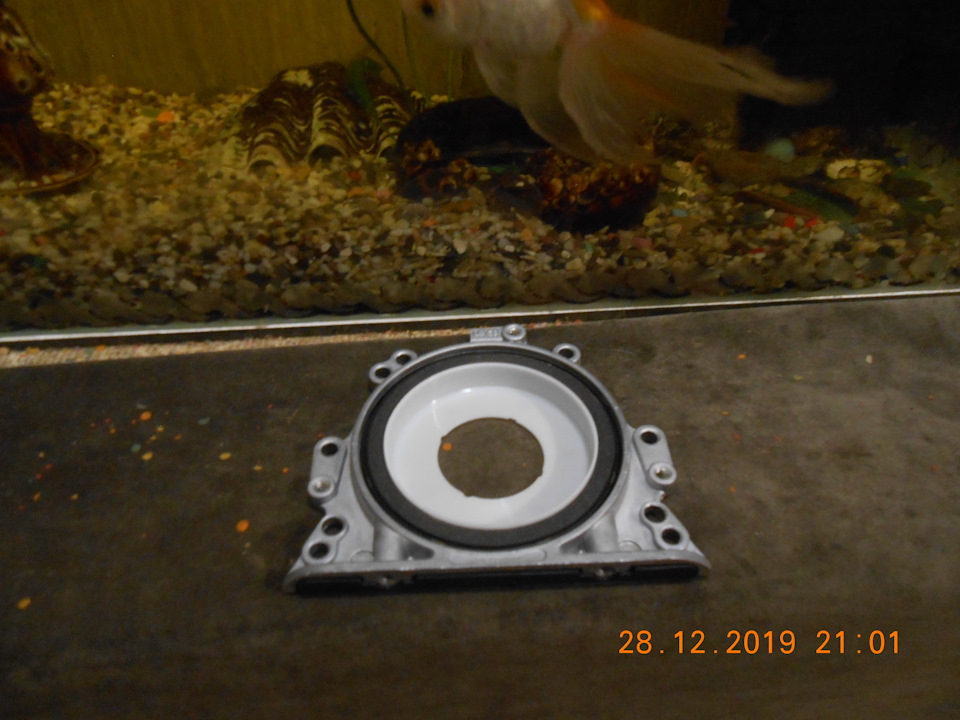

В упаковке сальник шел с белой вставкой, которая, как оказалось — самый нужный элемент в монтаже.
Полный комплект поставки и к стати — ставится он уже без прокладки, потому-что в местах сопряжения корпус в резиновой обливке
Замена сальника, сопровождающееся снятием КПП — занятие не быстрое и этот процесс я откладывал и потихоньку мониторил вопрос что это за «Чудо-сальник», с чем его едят.
Выяснилось очень много нюансов —
1. Фторопластовые сальники никто не любит
2. Если в авто уже стоял фторопласт, то штатный резино-технический уже держать не будет — фторопласт набивает дорожку на шейке
3. Фторопластовые сальники ставятся только на сухую, отполированную и отчищенную от старых отложений поверхность — счищаются даже цветовые следы побежалости
4. После установки этого сальника нельзя заливать масло в систему в течении 4 часов — нужно дать время, для обжатия кромки вокруг вала
5. Наверно самое важное — губки сальника нельзя ни заламывать, ни поправлять-поддевать при монтаже, а монтаж производить аккуратно по оправке. Если губки встретили в процессе монтажа предмет в виде отвертки или проволоки — сальнику хана(он есть, но уже протекающий)
Изучив все эти ужасы, решил — риск, мое любимое ремесло и снял двигатель

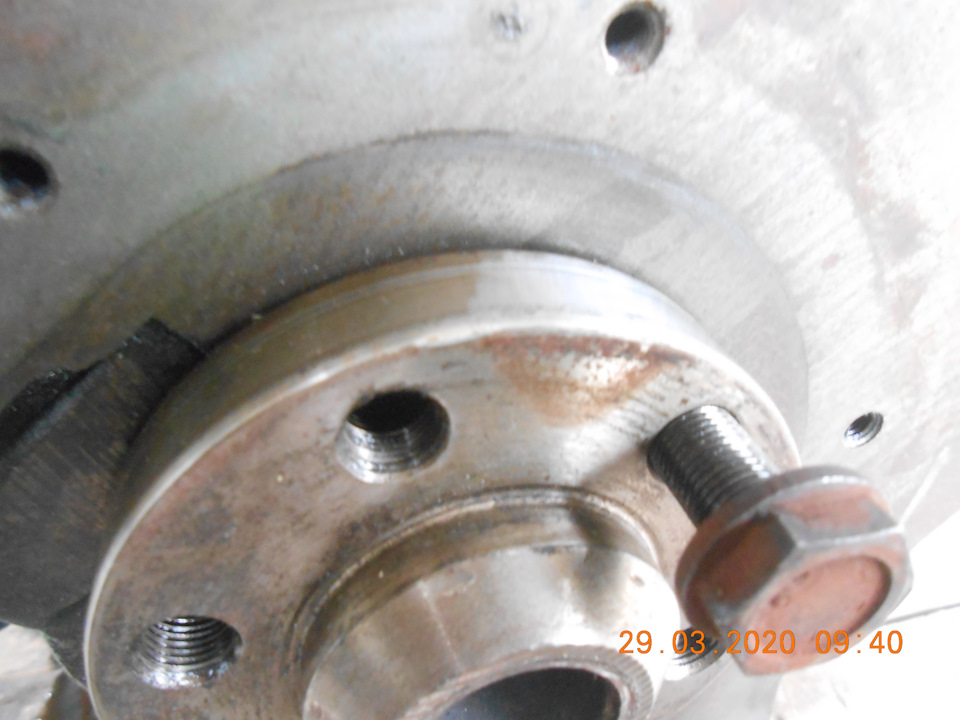

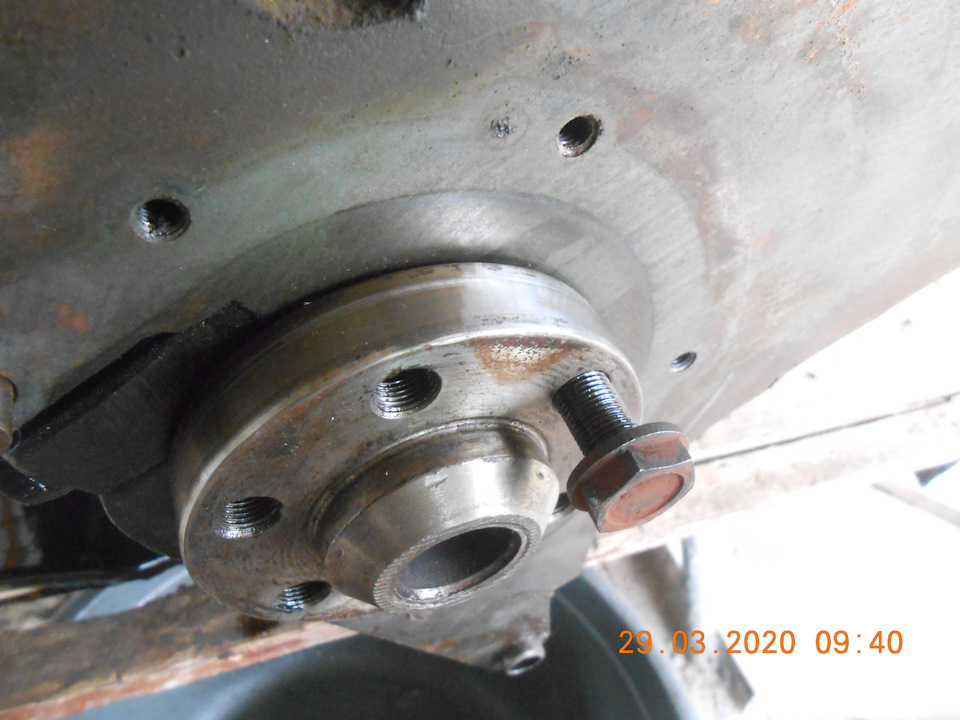

Добравшись до коленвала поставил на дремлер мини-круг из войлока пастой ГОИ отполировал коленвал — по фотке видна разница участков до/после полировки. Так-же видна уже набитая от времени борозда от губок сальника — видать старый сальник, который стоял до переборки двигателя, тоже был из тефлоновой серии, а при ремонте я установил Резинового Витю
Сальник я установил часов в 9-10 утра, масло залил уже перед сном, когда двигатель был возвращен на место, все провода и трубопроводы уже стояли на своих местах. В аккурат получилось около 12 часов на усадку губок сальника.
Пока тяжело о чем-то судить — сегодня накатал всего-то 200 км. Но контрольный нырок под авто показал, что вроде бы все сухо. Посмотрим дальше — время покажет
Замена заднего сальника коленвала и несколько Лайфхаков
Очередная замена заднего сальника коленвала теперь на Tiguan полный привод. Основные симптомы этой болячки течет масло между коробкой и блоком двигателя, троит двигатель и на приборной панели горит чек. Одно из причин этой поломки неисправный маслоотделитель. Отличия от обычной замены как вы понимаете в полном приводе.
Приступаем к замене. Первым делом вывешиваем переднюю часть автомашины и откручиваем колеса. После отворачивания ступичного болта с обеих сторон, для фиксации я вставляю мощную отвертку в тормозной диск с упором в суппорт.

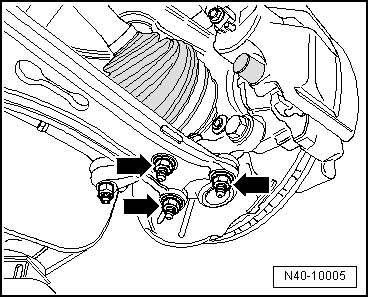

Выкручиваем по обеим сторонам 3 гайки нижних треугольных рычагов и опускаем его вниз извлекая из шаровой опоры. Снимаем оба приводных вала. Теперь отключаем аккумулятор и снимаем его с площадкой. Отсоединяем тросик переключения скоростей и стартер. Теперь можно при помощи траверсы вывесить двигатель и отвернуть верхнюю опору короки.
Теперь приступаем к снятию раздатки.

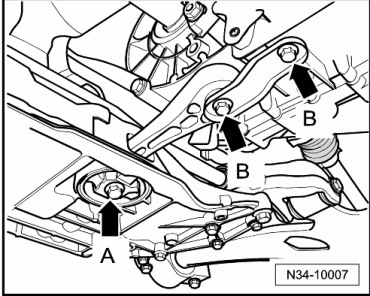

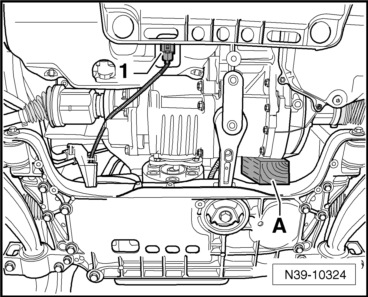

Снимаем нижнюю опору АКПП.

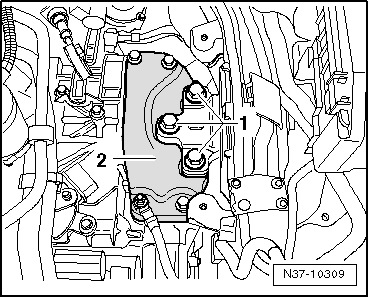

Первым делом откручиваем тепловой экран, а потом кронштейн раздатки.

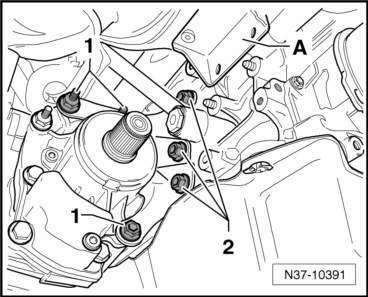

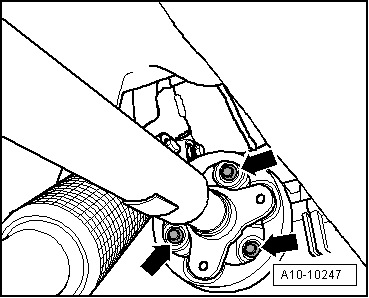

Теперь можно открутить кардам, он крепится тремя болтами под головку 12 граней на 10.
Сначала откручиваем верхние болты раздатки.

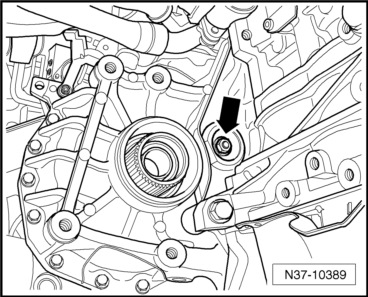

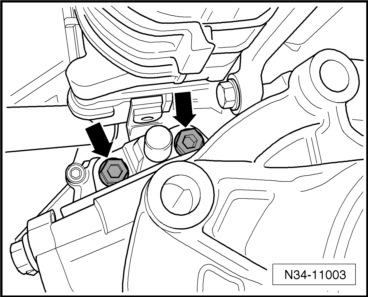

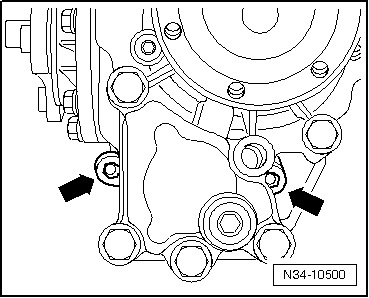

Потом откручиваем нижние болты раздатки. Когда раздатка освобождена от крепежа ее можно снять пошатывая и оттягивания от коробки. Но перед этим нужно отжать двигатель с коробкой от подрамник и вставить брусок как на изображении ниже.
После этого раздатку можно вынуть вниз и приступить к снятию коробки. Первым делом откручиваем крепление гидротрансформатора (бублика).

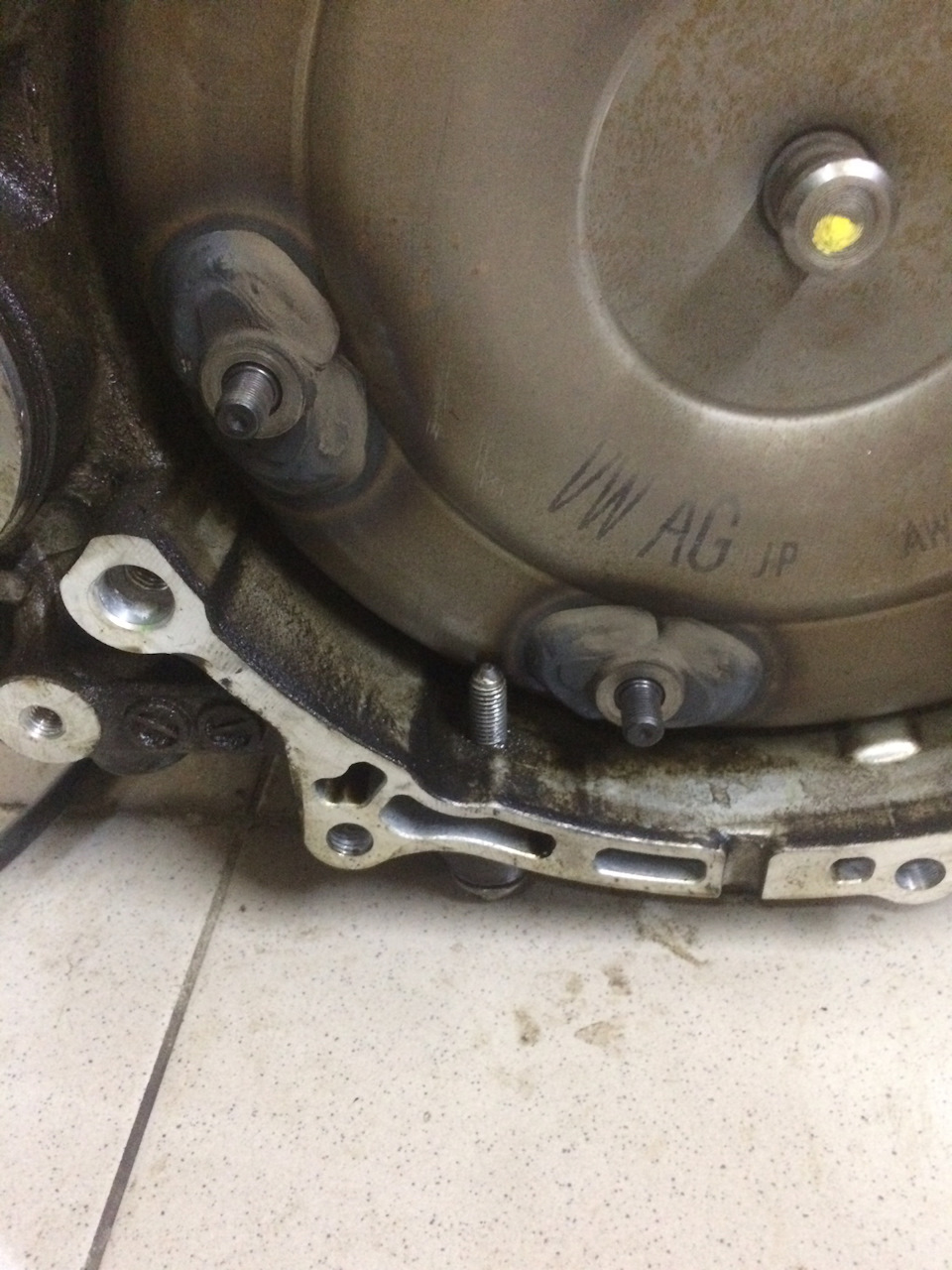

Снимаем заглушку и выкручиваем 6 гаек на 15. А вот вам и первый лайфхак, что бы гидротрансформатор не вывалился при снятие его можно зафиксировать при помощи длинного болта следующим образом.

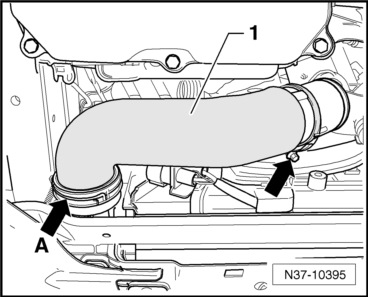

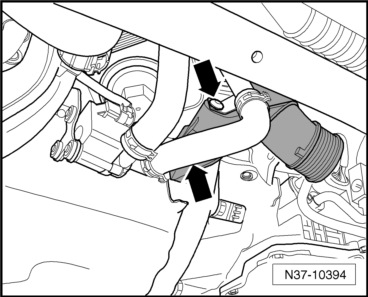

Теперь нам нужно отключить все разъемы от коробки и охлождение ATF. Для этого снимаем резиновый патрубок от интеркуллера к дроссельной заслонке.

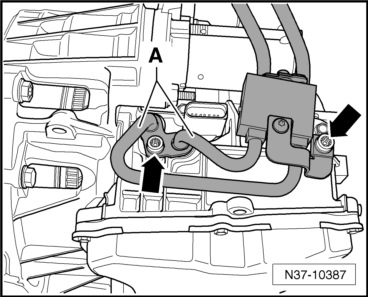

После чего откручиваем магистрали охлаждения.
После этого откручиваем болты крепления коробки: 4 болта снизу и 3 сверху. Я вывешиваю коробку на траверсу и потом аккуратно ее опускаю. Когда коробка снята Нужно отвернуть ведомый диск, он крепится на 8 болтах под 16 головку на 12 граней. Для удобства откручивания можно сделать следующий лайфхак, фиксатор ведомого диска.

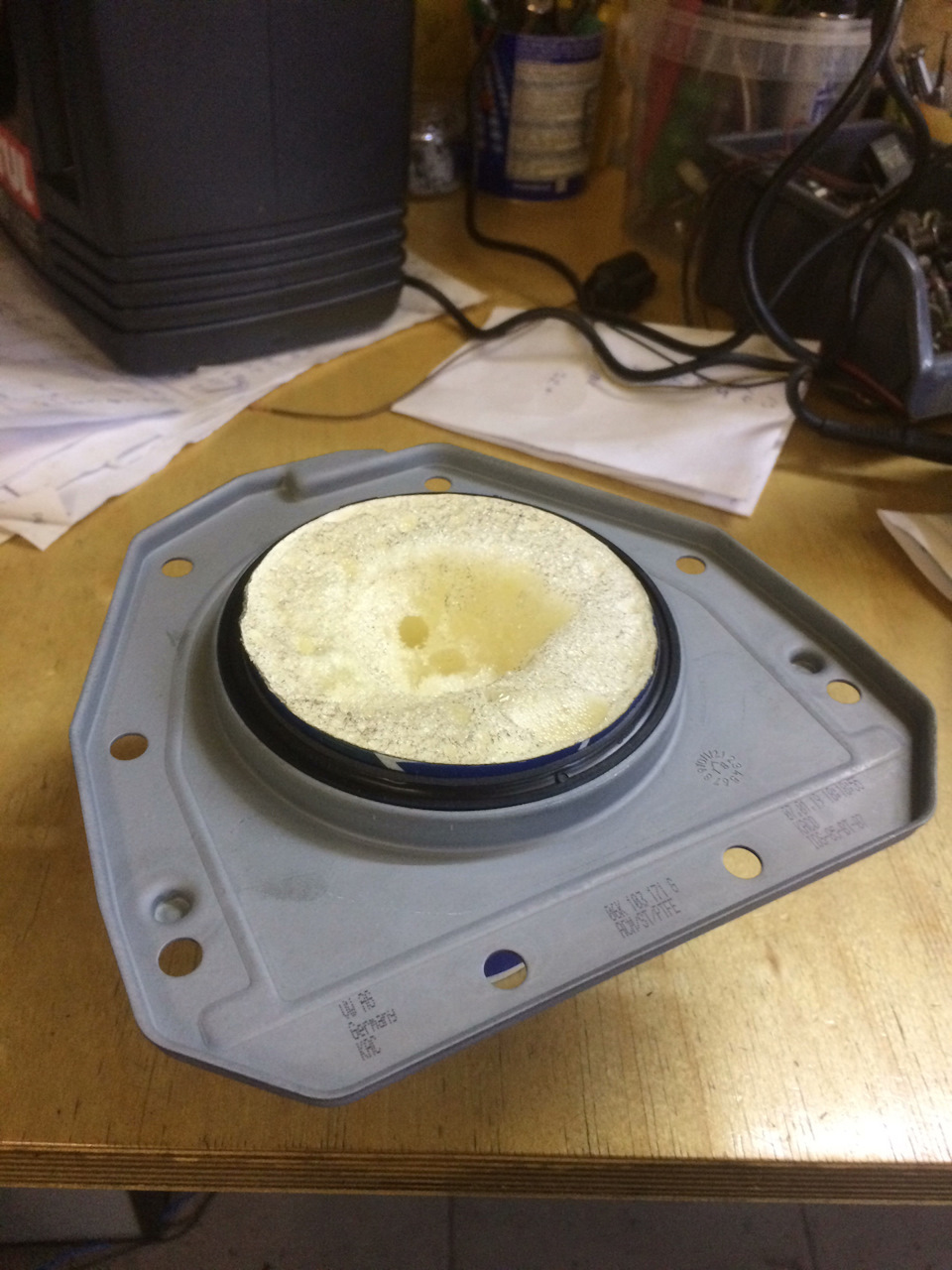

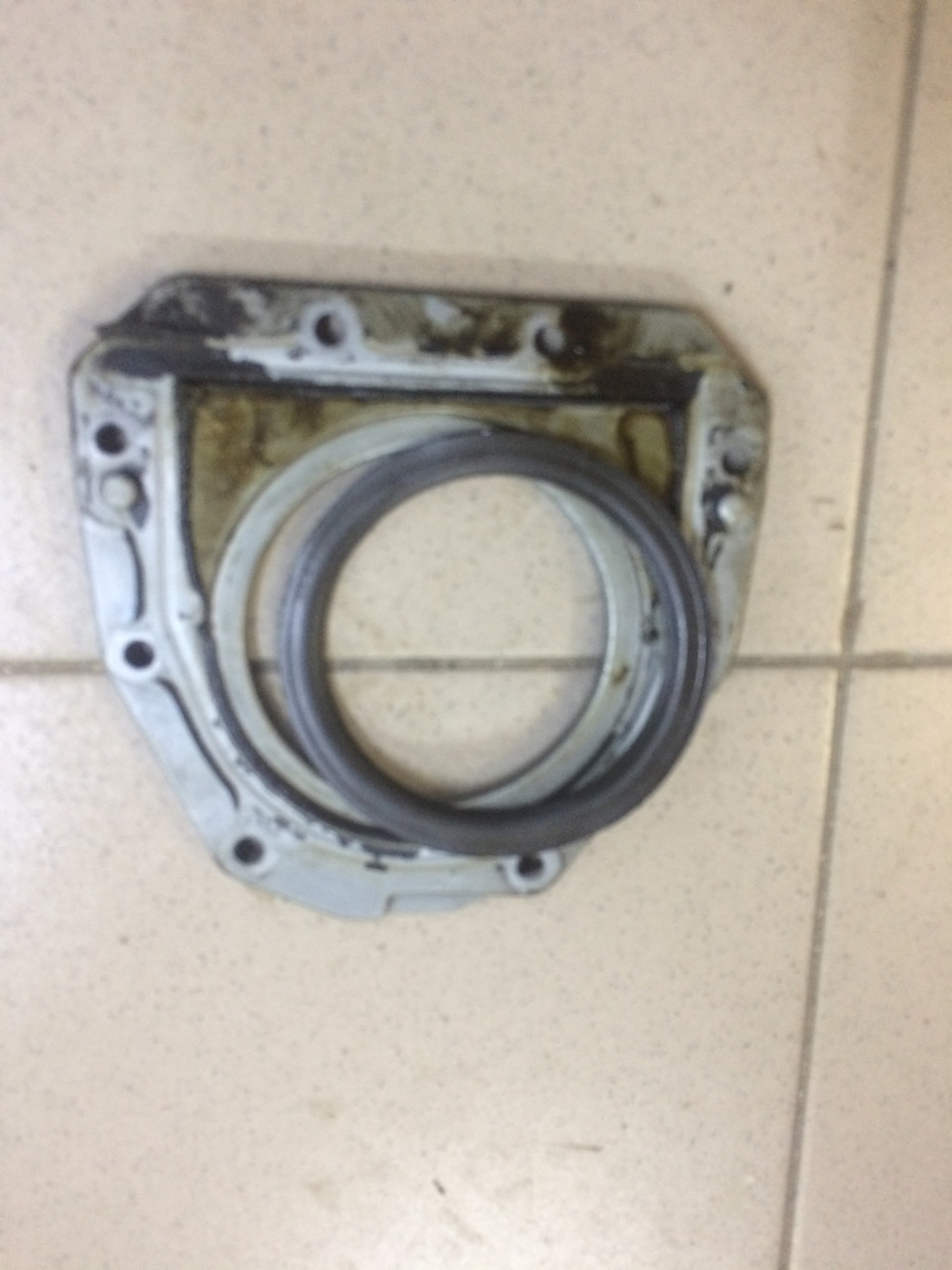

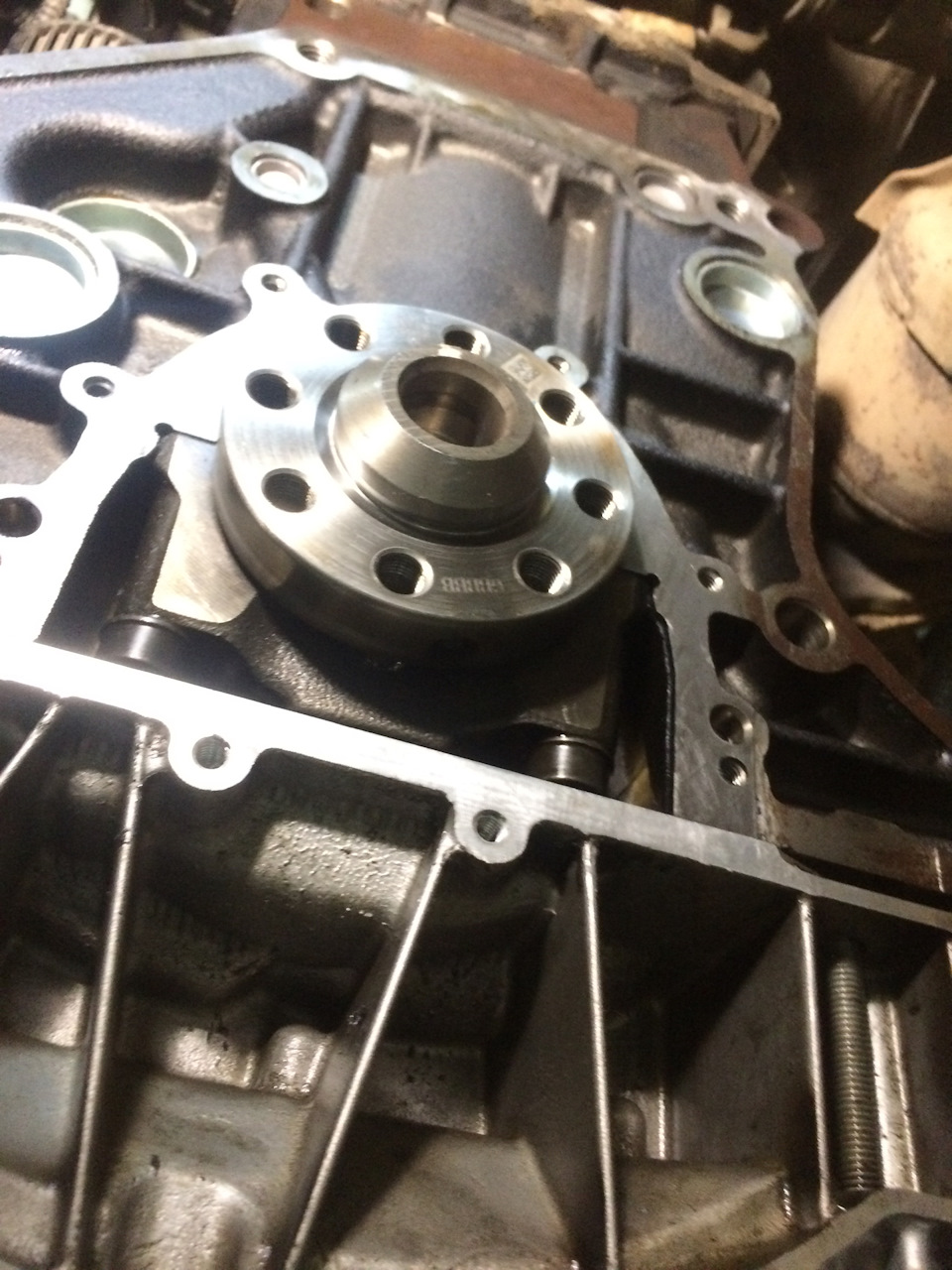

В итоге мы получаем доступ к сальнику, который крепится на 8 болтов. В данном случае сальник был полностью удит и имел следующий вид.

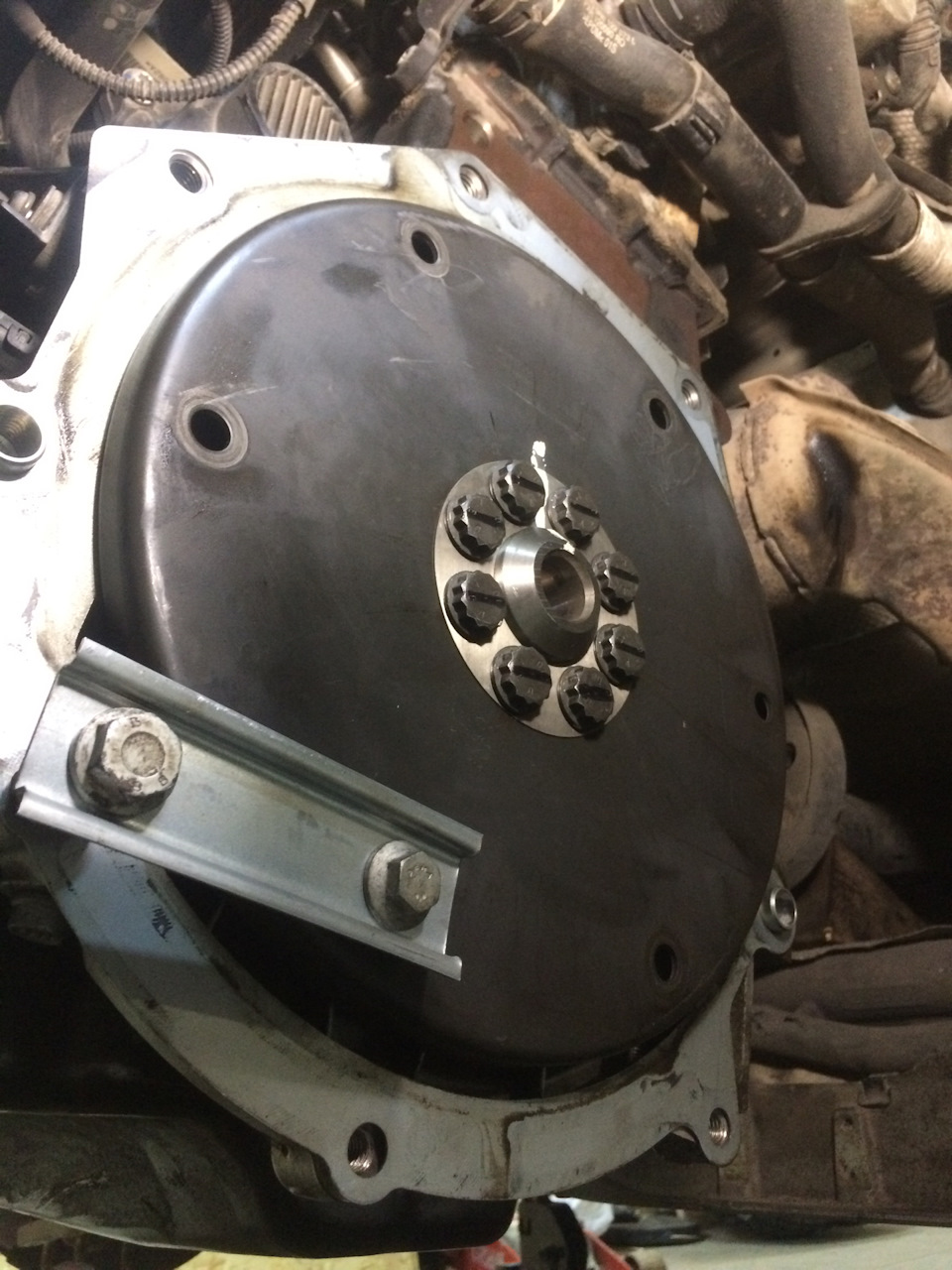

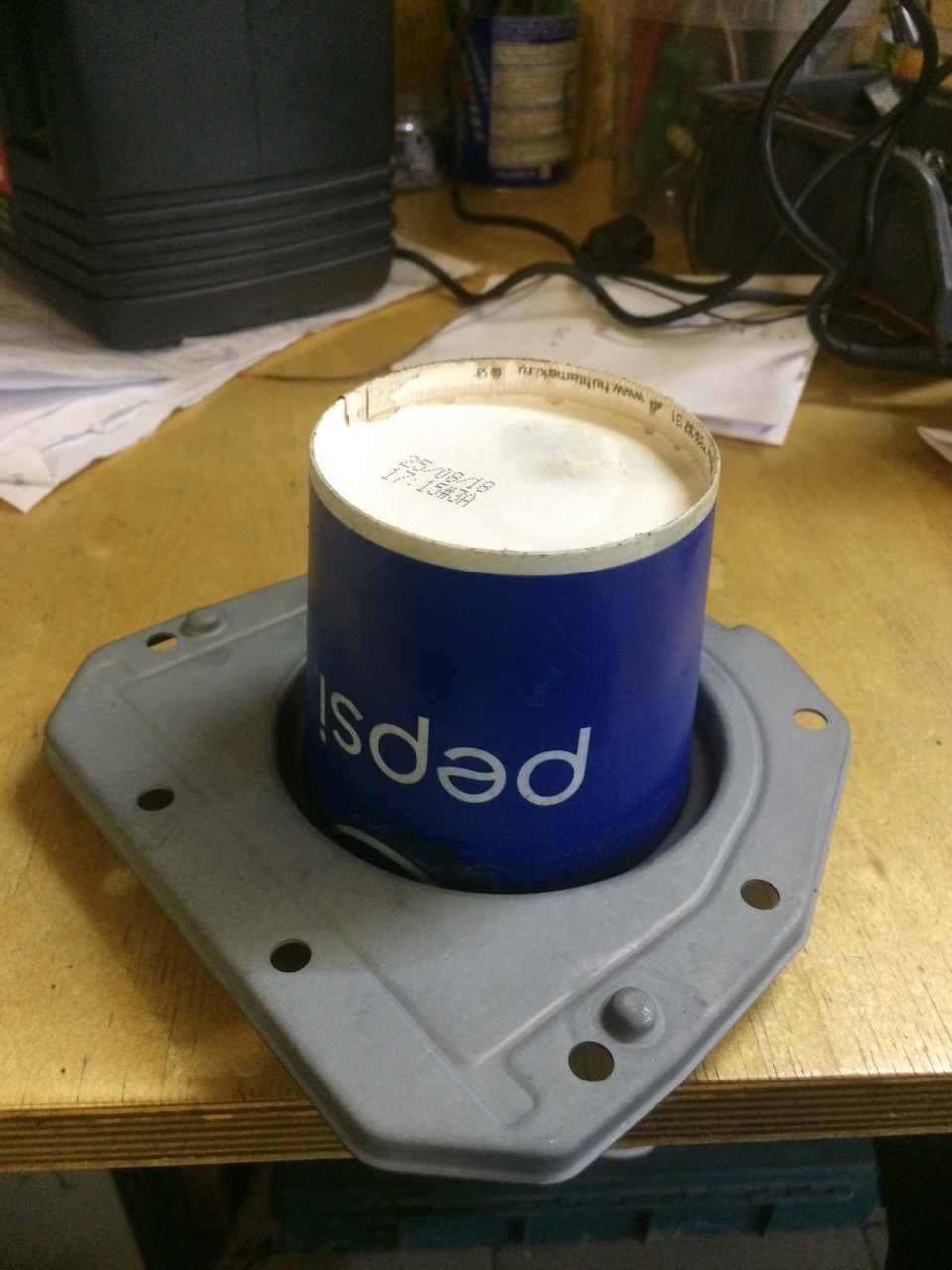

А вот вам и последний лайфхак, что бы установить новый сальник без проблем я сделал следующее приспособления. Взял стакан 0.8 литра и заполнил его строительной пеной, через 12 часов обрезал его высотой 85 мм от дна. В итоге максимальный диаметр получился так же 85 мм.
Далее я установил сальник на импровизированную оправку согласно инструкции, после чего нанес герметик. На блоке предварительно убрал старый герметик и обезжирил.

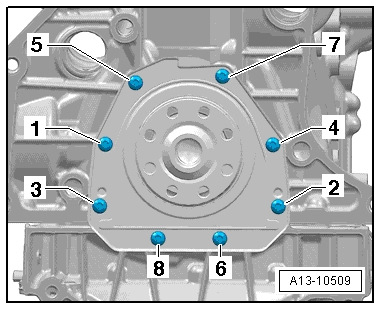

Установку с оправкой проходит без проблем. После чего болты затягиваются по следующей схеме с усилием 9 Nm.
Когда причина неисправности устранена сборку производим в обратной последовательности соблюдая моменты затяжки для всех болтов.
И на последок последний лайфхак при помощи такого зубила можно без особого труда снять внутреннюю гранату шруса с коробки АКПП.
