Управление фанкойлами
Конечным результатом работы системы чиллер – фанкойл является процесс охлаждения/нагрева воздуха в помещении за счет прохождения воздуха через теплообменник фанкойла и теплообмена воздуха с жидкостью, которая циркулирует внутри труб теплообменника фанкойла.
Существует два способа регулирования температуры воздуха в помещении с помощью фанкойлов. Первый способ заключается в том, что при достижении нужной температуры в помещении термостат отключил питание двигателя вентилятора теплообменника внутри фанкойла. При увеличении температуры на 1-2 С, термостат снова включит питание двигателя вентилятора. Таким образом, происходит периодическое включение/выключение вентилятора фанкойла, за счет чего и поддерживается необходимая температура воздуха в помещении.
Второй способ предполагает регулировку подачи воды в теплообменник фанкойла. Это осуществляется за счет установки перед фанкойлом 3-х ходового клапана. В большинстве случаев этот элемент не входит в комплектацию фанкойла, а его надо приобретать дополнительно.
Для управления несколькими фанкойлами существуют специальные центральные пульты управления, которые работают по такому же принципу регулирования, как и местные. Для получения большей информации o работе фанкойлов имеется программное обеспечение, которое предназначено для управления несколькими группами фанкойлов с помощью персонального компьютера. Такие программы позволяют производить диагностику, программировать временные интервалы, изменять режимы и параметры работы фанкойлов.
Что такое фанкойл, принцип работы
На фото: Схема соединения чиллера и фанкойлов
Фанкойл является конечным элементом системы, обеспечивающим непосредственное охлаждение или подогрев воздуха в помещении с помощью жидкости, подаваемой от чиллера или системы горячего водоснабжения
Существует большое разнообразие фанкойлов, различающихся по внешнему виду, мощности, конструктивному исполнению и способу управления. Это позволяет подобрать устройство, удовлетворяющее любым требованиям как по характеристикам, так и по дизайну помещения.
Наибольшее распространение получили фанкойлы в корпусе. Они предназначены для открытого монтажа на стене или на полу или горизонтального монтажа под потолком. Общий принцип работы со схемой описан в статье Принцип работы фанкойла, однако ниже разберем подробнее работу по типам.
Классификация фанкойлов
По количеству теплообменников фанкойлы бывают следующих типов:
Фанкойл с одним теплообменником предназначен для работы с чиллером как в режиме охлаждения, так и в режиме обогрева.
Иногда для обогрева может использоваться горячая вода от системы водоснабжения. Размеры основного теплообменника в этом случае оказываются больше стандартных, и приходится устанавливать дополнительный теплообменник, как правило, однорядный, с отдельными патрубками для подключения к системе горячего водоснабжения. Такой фанкойл называется четырехтрубным.
При использовании четырехтрубных фанкойлов основной теплообменник работает летом от чиллера как воздухоохладитель, а зимой работает дополнительный теплообменник, обогревая помещение.
Схема с четырехтрубными фанкойлами позволяет также обеспечить независимое регулирование температуры в межсезонье. При наличии холодной и горячей воды можно выбирать по желанию режим охлаждения или обогрева для каждого фанкойла. Для этого необходимо на каждой линии каждого фанкойла установить трехходовой клапан, управляемый двухканальным термостатом.
По расположению и конструктивному исполнению фанкойлы бывают следующих типов:
Кассетные однопоточные фанкойлы
Конструкция и технические характеристики кассетных фанкойлов позволяют применять их в различных офисах, коттеджах с высокими потолками, помещениях административных и общественных зданий, торговых залах и других помещениях с высотой потолков более 300 см.
Фанкойл состоит из двух частей. Скрытая часть устанавливается между строительным перекрытием и подвесным потолком, она не видна изнутри помещения. Эта часть заканчивается на уровне подвесного потолка и закрывается видимой частью – решеткой. Именно решетка видна изнутри помещения, и ее дизайн создает основное впечатление o кассетном блоке.
На фото: Кассетные однопоточные фанкойлы Dantex
Кассетные четырехпоточные фанкойлы
На фото: Кассетные четырехпоточные фанкойлы Dantex
Настенные фанкойлы
На фото: Настенные фанкойлы Dantex
Настенные фанкойлы чаще всего применяются в квартирах или других жилых помещениях, небольших офисах, коттеджах, а также могут быть использованы в других помещениях с высотой потолков до 270 см.
Канальные фанкойлы
Расход и напор канальных фанкойлов меняются в широком диапазоне, что позволяет подключать к ним распределительные воздуховоды любого типа. Канальные фанкойлы могут комплектоваться секциями (увлажнения, фильтрации и т. д.).
На фото: Канальные низконапорный, средненапорный и высоконапорный фанкойлы Dantex
Единственное требование для их установки – свободное пространство между основным (строительным) и подвесным потолком. Именно в этом пространстве и устанавливаются канальные фанкойлы.
Напольно-потолочные фанкойлы
На фото: Напольно-потолочные фанкойлы Dantex
Конструкция фанкойла позволяет расположить его непосредственно над полом, закрепив вертикально на стене.
Напольно-потолочные бескорпусные фанкойлы
На фото: Напольно-потолочные бескорпусные фанкойлы Dantex
Шкафные фанкойлы
На фото: Шкафные фанкойлы
Воздух может забираться из помещения через нижнюю панель передней или задней поверхности фанкойла. Нижняя часть фанкойла может работать как смесительная камера рециркуляции внутреннего и наружного воздуха. Фанкойл может оснащаться дополнительными электронагревателями, теплообменниками разной мощности.
Управление фанкойлами
На фото: Устройства управления для фанкойлов Dantex
Фанкойл представляет собой оборудование, предназначенное для кондиционирования воздуха. С помощью него осуществляется охлаждение, подогрев или фильтрация воздуха в помещениях различного назначения. Фанкойл позволяет независимо регулировать температуру воздуха и поддерживать ее в зданиях с большой площадью или одновременно в нескольких помещениях. Теплоносителем в такой системе служит вода или незамерзающие жидкости (например пропиленгликоль).
На фото: Устройство канального фанкойла
Конструкция фанкойла включает следующие компоненты:
Теплообменник фанкойлов
На фото: Теплообменник фанкойлов
Воздушный фильтр фанкойлов
На фото: Воздушные фильтры для фанкойлов
Электродвигатель фанкойлов
На фото: Электродвигатель фанкойлов
Дренажный насос
На фото: Дренажная система фанкойла
Слив конденсата из фанкойла может быть выведен на улицу, при этом жесткая или гибкая трубка для отвода конденсата фанкойла крепится к наружной стене здания.
Поддон для сбора конденсата в фанкойлах
На фото: Поддон для сбора конденсата в фанкойлах
Автоматика фанкойлов
По способу подачи сигнала на фанкойл:
На фото: Проводные и беспроводные пульты для фанкойлов Dantex
Беспроводная система подачи основана на управлении с помощью инфракрасных пультов управления, где сигнал поступает по инфракрасному каналу. Они более удобные, поскольку не нуждаются в фиксированном размещении и прокладке проводов. ИК-пульты входят в комплект поставки кассетных или настенных фанкойлов DANTEX, а для канальных или напольно-потолочных фанкойлов необходимо дополнительно приобретать термостаты.
По способу управления фанкойлом:
Регулирование за счет работы вентилятора является более простым способом и применяется, если не требуется максимально точного поддержания температуры. Как только температура воздуха изменяется на 1 или 2 градуса, вентилятор отключается/включается. Поддержание температуры воздуха с разницей в 1 или 2 градуса считается недостаточно точным, но простым. Кроме того, в этом случае жидкость (вода) все еще продолжает циркулировать внутри теплообменника, и в некоторых случаях понижение/повышение температуры после остановки вентилятора может продолжаться, что не всегда приемлемо.
Для более точного поддержания температуры применяется способ, который предусматривает установку трёхходового клапана на выходном трубопроводе теплообменника фанкойла. При таком регулировании пульт управления дает команду на закрытие/открытие подачи жидкости (воды) через фанкойл, что помогает более точно поддерживать температуру воздуха в помещении и избежать больших забросов температуры при регулировании. Почти всегда трехходовой клапан не входит в комплектацию фанкойла, и его следует приобретать дополнительно в случае необходимости.
По типу работы фанкойла:
Работа электромеханического термостата осуществляется посредством вращения колесика управления, с помощью которого устанавливается числовое значение требуемой температуры в помещении. Такие термостаты более просты и понятны в работе.
На фото: Электромеханический термостат и электронный сенсорный пульт
Электронные термостаты имеют на своем корпусе кнопки управления, и с их помощью устанавливается числовое значение требуемой температуры. Они более точные и стоят дороже электромеханических.
По набору функций управления фанкойлом:
У разных пультов управления может быть минимальное количество функций или максимальное. Чем больше функций, тем дороже термостат, и тем более точно он может поддерживать температуру воздуха.
На фото: Пульты управления фанкойлами Dantex
Электромеханический термостат DF-KJR18B/E-D имеет минимальный набор функций: регулирование температуры воздуха в помещении путем изменения скорости вращения вентиляторов фанкойла или, если имеется трехходовой клапан, то за счет его включения/выключения для регулировки производительности фанкойла.
Электронный пульт управления фанкойлами MD-KJR-12B(DP) имеет следующие функции:
Другие электронные термостаты (DF-KJR-21B/D, MD-KJR15B/EP, сенсорный пульт MD‑KJR29B) кроме стандартного набора функций могут отличаться дополнительными функциями, корпусом. Также термостаты могут иметь подсветку дисплея, дистанционное управление, таймер, сигнализацию аварии (специальные коды), часы, установку разницы температур на входе/выходе чиллера и другие.
Кроме местного управления существуют системы центрального и удаленного управления, которые позволяют контролировать работу климатического оборудования DANTEX. Работа производится с помощью программного обеспечения, которое предоставляет возможность управлять несколькими различными фанкойлами с помощью персонального компьютера, подключенного непосредственно к MD-DiMS2100, локальной сети здания или сети интернет.
На фото: Система центрального и удаленного управления фанкойлами
Можно осуществлять управление несколькими системами, которые находятся на больших расстояниях, в разных городах. Контроль над работой, корректировка, управление, поиск и просмотр кодов неисправностей возможно с использованием протоколов Modbus, BACnet, Lonworks. С их помощью происходит обмен информацией SCADA-систем, подключенных к сети интернет и системе чиллер-фанкойл.
Устройства управления для фанкойлов
Устройства управления для фанкойлов: пульты, термостаты, блоки управления, программное обеспечение и адресные карты
ЛАВЕНТ
НОВАТОРСКИЕ ИНЖЕНЕРНЫЕ СИСТЕМЫ
Комнатный термостат А2 (для двухтрубного фанкойла)
Наконец-то дошли руки до обзора комнатного термостата А2 для двухтрубного фанкойла. Для него в нашем прайс-листе отведено отдельное место. На сегодня это самый простой термостат для двухтрубного фанкойла. В нём реализован только режим охлаждения воздуха. Но как он реализован и где ещё можно применить данный термостат, как раз рассмотрим в данной статье.
Как известно, температуру воздуха с фанкойла, конвектора, завесы, канального внутреннего блока можно изменять количеством тепло-, хладоносителя через теплообменник. Для этого существуют узлы регулирования с регулирующим клапаном на воде и приводом на 220В. Не будем рассматривать в данном вопросе приводы с питанием 24В, для них реализуют отдельные схемы.
Как правило, регулирующий клапан нормально открытый, т.е. при снятии привода, через клапан проходит максимальный расход воды. Привод для такого клапана должен идти нормально открытый, под напряжением он открыт, то бишь давит на шток клапана и перекрывает поток. При отсутствии напряжения привод закрывается, а вместе с ним открывается и регулирующий клапан.
На самом деле здесь полно путаницы, когда и где используется клапан нормально открытый или нормально закрытый. Есть ещё и клапаны у которых выдвинут шток вверх и он открыт, а есть такие же, у которых также выдвинут шток вверх, но он закрыт. У приводов такая же херня сплошь и рядом. При подаче напряжения он может давить на шток (идёт сверху вниз), а может и наоборот идти снизу вверх. Поэтому перепутать клапаны с приводами и их совместное использование легче лёгкого. В любом случае обязательно смотрите конструкцию обоих элементов.
Но, от теории к делу. Чтобы управлять приводом клапана необходим термостат. В нашем случае это комнатный термостат А2. Почему комнатный, потому что стоит в комнате… шутка. В большинстве случаев комнатный термостат от обычного термостата отличается тем, что в комнатном встроен датчик температуры воздуха, который непосредственно участвует в управлении. Именно от его показаний, помимо уставки температуры, идёт сигнал на привод регулирующего клапана.
Теперь точно с теорией всё, но позже ещё чуток информации напишу.
Теперь к нашему термостату. Поставляется данный комнатный термостат А2 в обычной белой коробочке.
А в самой коробочке, термостат бережно упакован в целлофановый пакетик.
Размеры термостата — 86х86х41 мм. Для сравнения рядом коробок спичек родом из СССР. 🙂
По форме, если вы часто сталкиваетесь с термостатами, вы легко можете определить марку. Вернее марку «NONAME». Есть ощущение, что печатный макет для формы сделан в одном месте и все производители наносят только свой логотип и вставляют свою начинку. Хотя данный комнатный термостат выпускается в Санкт-Петербурге, на нём любезно отсутствует логотип производителя. Спасибо ему за это большое. Лично мне нравятся таковые без логотипа.
Сразу скажу, что данный комнатный термостат идет под розеточную коробку, так что сверлить коронкой стену придётся. Подключение проводов осуществляется с тыльной стороны, снизу, а сверху есть отверстия вентиляционные.
Для подключения проводов не требуется крутить винтики-болтики, все разъемы быстрозажимные. Среднее отверстие из трёх снизу сделано для встроенного датчика температуры.
C левой стороны можно посмотреть толщину термостата А2. С правой, кстати, толщина такая же. 🙂
Схема подключения проста как три копейки, думаю, совсем не сложно разобраться.
Теперь опять немного воды из кувшина теории. Обычные термостаты управляют приводом клапана при отклонении фактической температуры воздуха от установленной в прямой зависимости. В большинстве случаев. То есть если вы поставили уставку температуры воздуха +22°С, при превышении фактической температуры над установленной, будет выдаваться сигнал на привод для открытия клапана на холодной воде, через теплообменник побежит водичка, фанкойл начнёт охлаждать воздух на выходе до тех пор, пока термостат не почует фактическую температуру воздуха ниже установленной.
При этом вы вправе выбирать скорость вентилятора. Хотите на 1-й скорости, хотите на 2-й, а можно и 3-ю скорость задействовать. В некоторых термостатах есть режимы «АВТО». При этом режиме по достижению фактической температуры до установленной вентилятор выключается (чтобы не создавать избыточного шума). Вполне нормальный режим.
В комнатном термостате А2 тоже есть режим «АВТО». Но он намного интереснее, чем у аналогов (по крайней мере я встречал лишь один аналог с таким управлением, но его давно не выпускают). Нет, здесь есть, конечно же, реализация всех трёх скоростей, можно на любой гонять, но я бы рекомендовал режим «АВТО».
Он работает, до безобразия просто. Вы ставите уставку температуры воздуха +22°С, фанкойл при этом работает на 1-й скорости. Через некоторое время температура в помещении возрастает до +23°С, фанкойл переключается на 2-ю скорость. Ещё через некоторое время температура в помещении выросла до +24°С, фанкойл переключиться на 3-ю скорость. При этом сигнал на привод клапана всё ещё не идёт. И вот только после очередного повышения температуры воздуха, откроется клапан и начнётся охлаждение. Снижение температуры воздуха в помещении будет происходить в обратной последовательности. Сначала снизиться скорость с 3-й на 1-ю, потом закроется клапан.
Как это ни странно, но с данным алгоритмом реальная температура воздуха в помещении приближена к горизонтальной линии. То есть нет пиков и провалов по температуре, как при прямом регулировании.
Если посмотреть на общее время открытия регулирующего клапана, то оно будет меньше, чем при обычной регулировке, а значит даст небольшую экономию холода. А если таких фанкойлов с термостатами А2 много, возможно, и экономия будет больше.
Подключаем термостат А2 к сети 220В и видим на дисплее (наконец-то, КАРЛ!) русский язык. 🙂
Всё выключено! Блин, да это круто! Если просто сказано выключено, значит ли это на самом деле для русского человека, что выключен вентилятор, или привод клапана, а может какая-то скорость активна или наступил спящий режим? А сказано выключено всё, значит ВСЁ!
Дисплей LCD без подсветки, с четкими границами цифр и букв, с отличным шрифтом. Особенно радует размер целых цифр и половинчатый размер десятых. 🙂
Вверху показания режимов работы. В нашем случае, можно изменить кнопкой «М» два режима — вентиляция и охлаждение. Кнопкой с изображением вентилятора можно выбрать либо три скорости вентилятора, либо режим «АВТО». Опять же особенно приятно, что не «AUTO», не «А», а нормальное «АВТО»! Пять баллов за шрифт.
Жмём кнопку питания не менее 3 секунд и включается тот режим работы, который был при выключении. На фото ниже, режим охлаждения на 3-й скорости.
Кстати, при внезапном исчезновении питания, а потом также при внезапном его появлении, термостат продолжит работу в том же режиме. Хорошо, не надо по новой настраивать.
Есть ещё две кнопки «вверх» и «вниз» для выбора установленной температуры. То есть на термостате всегда отражается текущая температура в помещении. При изменении температуры кнопками «вверх» или «вниз» появляется надпись в левом верхнем углу «УСТ», а после выбора необходимой температуры, на дисплее через пару секунд опять отображается текущая температура воздуха.
Нажатие кнопок чёткое, без усилий, с приятным звонким щелчком. Сам корпус из пластмассы не кажется хлипким, не гуляет при нажатии и не скрипит. Надо думать, сколько уже этих форм отлито, одному монополисту известно. 🙂
В принципе и весь функционал. Очень понятный и простой. А простота, как известно, спасёт мир. 🙂
Цвет термостата только белый, но знаю любителей которые перекрашивали в чёрный. Выглядело не плохо.
В итоге имеем, отличный термостат за небольшие деньги для двухтрубного фанкойла, конвектора, завесы (обязательно с 3-мя скоростями вентилятора!). С дисплеем на русском языке, понятным меню, легким подключением, отличным шрифтом и с небольшими габаритами.
Из минусов можно отметить отсутствие подсветки (совершенно не критично), да форм-фактор под розеточную коробку. То есть на стену не прилепишь, только как розетки или выключатели крепить. Ну и ещё невозможность работы с фанкойлами имеющими электрический нагрев (помимо охлаждения).
На этом и завершу свой обзор, а вы помните, верить никому нельзя, а простоте можно!
P.S. Ну как же приятно работать с термостатом, на котором светится родной язык. Да и шрифт хорош. Производителю ничего не менять!
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
Термостат: основные принципы подбора для управления фанкойлами
Системы чиллер-фанкойл, о которых шла речь в предыдущей статье, предназначены для создания и поддержания комфортной температуры в помещениях. При этом, в общем случае, пользователь должен иметь возможность устанавливать и корректировать эти условия. Для этого система должна быть управляемой. Поговорим о системе управления фанкойлами.
Регулировать температуру выходящего из теплообменника фанкойла воздуха можно двумя способами: изменяя расход воздуха, проходящего через теплообменник, посредством изменения скорости вентилятора; второй способ – изменять расход жидкости, увеличивая или уменьшая проток посредством регулирующего клапана в обвязке фанкойла. Обвязка фанкойла и, в частности, подбор клапана – это тема отдельной статьи, она, безусловно, будет освещена в следующих статьях. Пока вернемся к управлению.
Локальное или местное управления фанкойлами

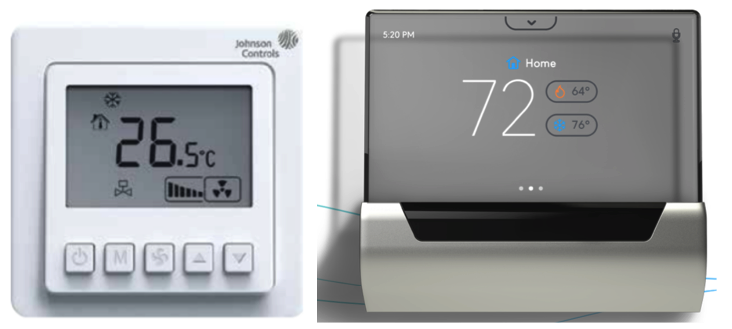

Для решения задачи локального управления одним фанкойлом существует простое решение – термостат. Термостаты, как правило, используют проводные настенные, реже беспроводные с раздельным исполнительным механизмом.
Термостат – законченное устройство, в самом общем случае он измеряет температуру в помещении, имеет регулятор для установки желаемой температуры (уставки), имеет выходы для управления скоростью вентилятора фанкойла (чаще всего 3 скорости) и выход или два выхода в случае 4-х трубного фанкойла для управления работой регулирующего клапана (см. рис. 1 и 2):

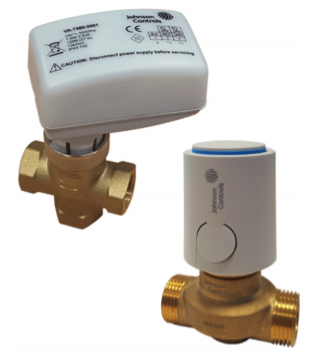

Рис. 2. Привод с клапаном.
Чаще всего управление электроприводом клапана обвязки фанкойла двухпозиционное. Для привода это означает состояние включено/выключено или, если смотреть на клапан, то он открыт/закрыт. Это простое и недорогое решение вполне достаточное для поддержания заданной уставки посредством регулирования протока жидкости через теплообменник. Напряжение питания электропривода в большинстве случаев выбирают 220В. Это обусловлено тем, что для питания термостата и электропривода часто используют туже линию, от которой запитывается фанкойл. Однако решения с выделенной линией 24В более безопасны для пользователя и также находят широкое применение (см. рис. 3):

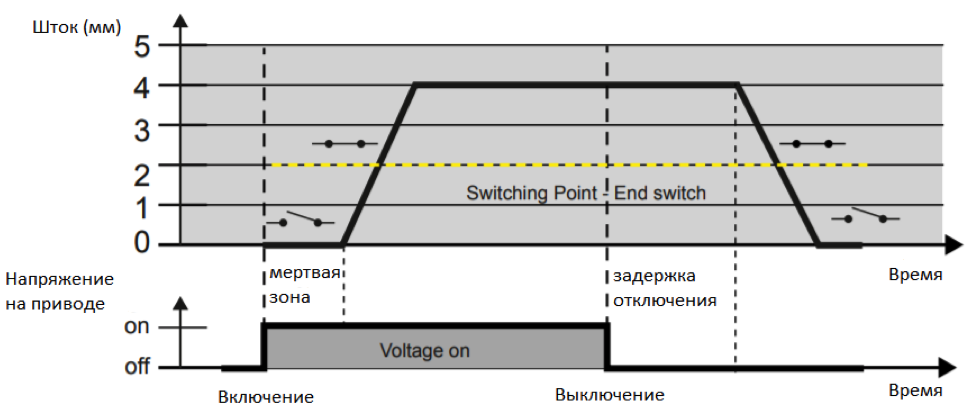

Рис. 3. Работа привода и клапана, двухпозиционное управление.
Конечно, для существуют термостаты и с выходами на клапан 0-10В, 4-20мА (аналоговые выходы), с 3-х позиционным управлением или даже ШИМ модулятором. Такие термостаты и соответствующие им электроприводы потенциально обеспечивают более точное управление расходом жидкости в теплообменнике и, соответственно, точнее поддерживают уставку. Но так как скорость изменения температуры в помещении обычно не высока, да и сам теплообменник изменяет свою температуру достаточно плавно, то пропорциональное регулирование расхода жидкости можно считать излишним в большинстве случаев. Кроме того, термостаты с аналоговыми выходами дороже, не обеспечивают очевидных преимуществ, потому встречаются такие решения реже.
Термостаты часто предлагаются производителями фанкойлов как штатные решения, однако надо понимать, что любой фанкойл может быть оснащен подходящим термостатом другой фирмы производителя.
Выбор термостата для фанкойла
Итак, на что обратить внимание при подборе термостата для фанкойла?
