Тормозные колодки со звуковым предупреждением износа что это

звуковой индикатор износа тормозных колодок

у кого-нибудь есть такая фича? как это звучит

колодки передние менял тысяч 40 назад, оригинал

В этой сумрачной тиши всякое случиться может (С) С.Кинг

Дважды герой флейма

1.на словах трудно описать как это звучит.
сам индикатор износа колодок-это обычная тонкая металлическая пластинка, при износе, она цепляется за тормозной диск и получается звук. похож на звук трущегося металла об металл.
2. сними переднее колесо и посмотри визуально.

Never Drive Faster Than Your Guardian Angel Can Fly
При ускорении слезы восхищения должны стекать горизонтально, в направлении ушей.

Он выдержит очередь из КПВТ и подрыв гранаты под днищем. (с) грамотный

. Сейчас дешевле взять мотор от бензопилы или мопэда, поставить туда 4 турбины, воткнуть лед лампочки, экран сверху прифигачить. И все! Новый Пассат в 10 кузове готов! (с) tabasrosto

Четырежды герой флейма

Вот и мне кажется, если просто катишься и не жмешь тормоза, то дело не в колодках. Может ступичный подшипник?

ну походу колодки
звук исчезает на скорости до 60 км/ч, появляется после 60
еще исчезает если резко тормозить со скорости выше 60
а разве ступичный подшипник замолкал бы если едешь медленно?

короче на Модус завтра съезжу, посмотрю что скажут

В этой сумрачной тиши всякое случиться может (С) С.Кинг

У меня пискун пищал постоянно, пока не сменил колодки. Определить он или нет можно, имхо, нажатием на педаль тормоза. Если звук меняет тональность, но всёравно остаётся, точно он.

Пискуны отлично срезаются болгаркой, 5 минут делов. проверено неоднократно)))

Зайка я теперь, говнистый.

у кого-нибудь есть такая фича? как это звучит

колодки передние менял тысяч 40 назад, оригинал

Четырежды герой флейма

Он выдержит очередь из КПВТ и подрыв гранаты под днищем. (с) грамотный

Дважды герой флейма

Чревато если не знаешь в чем проблема и в какой она стадии. Можно без тормозов остаться в ответственный момент или заблокировать колесо с последствиями в неподходящий момент, а можно и колесо на дороге оставить и продолжить движение, а там как повезет.

Четырежды герой флейма

Кавалер ордена флейма

Чревато если не знаешь в чем проблема и в какой она стадии. Можно без тормозов остаться в ответственный момент или заблокировать колесо с последствиями в неподходящий момент, а можно и колесо на дороге оставить и продолжить движение, а там как повезет.

В этой сумрачной тиши всякое случиться может (С) С.Кинг

чот я начинаю склоняться к версии сдохшего подшипника

а сдохший подшипник помимо гула чем себя выдает? люфт колеса, стуки?

на Модусе ничем не помогли, только записали на понедельник на диагностику за 450 рублей
вот я и думаю, может их в топку?

В этой сумрачной тиши всякое случиться может (С) С.Кинг

если снизу посмотреть то сбоку кажется что сверху ничего не видно.

чот я начинаю склоняться к версии сдохшего подшипника
а сдохший подшипник помимо гула чем себя выдает? люфт колеса, стуки?

Четырежды герой флейма

Четырежды герой флейма

Он выдержит очередь из КПВТ и подрыв гранаты под днищем. (с) грамотный

Четырежды герой флейма

Источник

Датчики износа автомобильных тормозных колодок

Колодки — это одна из составляющих тормозной системы автомобиля, работа которых заключается в замедлении или полной остановке автомобиля с помощью трения.

Водитель, нажимая на педаль тормоза, создает давление тормозной жидкости в контурных трубках, которые подключены к суппортам. Суппорты преобразуют давление жидкости в механическое движение путем сдавливания тормозных колодок, между которыми вращается диск.

Колодки работают в условиях сильного сдавливания, серьезной силы трения, резкого изменения температурного режима и продолжительной работы с высокой температурой.

Данные элементы тормозной системы подвержены естественному износу фрикционного элемента — феродо. На скорость износа влияет стиль вождения, масса автомобиля, а так же исправно или неисправно работающая тормозная система.

Варианты контроля износа колодок

К первому варианту контроля степени износа колодок, применяемому десятилетиями, относится визуальный осмотр. Это простой вид диагностики, который позволяет безошибочно определить степень износа тормозной системы, выявить механические повреждения, необходимость ее обслуживания, запотевание или течь тормозной жидкости.

Данный вид осмотра удобно выполнять с применением автоподъемника, смотровой канавы, эстакады или поочередно снимая каждое колесо.

Ко второму варианту относится контроль с помощью датчиков износа. В зависимости от типа датчика, водитель узнает о необходимости замены тормозных колодок посредством звукового эффекта или из-за загоревшегося индикатора на приборной панели.

Последствия чрезмерного износа колодок

Заводом изготовителем рекомендуется замена тормозных колодок, остаточная толщина феродо которых ровняется 1.5–2 мм.

В случае несвоевременной замены возможны следующие негативные последствия:

Своевременная замена колодок избавит автовладельцев от дальнейших негативных последствий, например: перегрева тормозной системы, замены дисков, ремонта и разработки суппортов.

Виды датчиков и принцип их действия

Механические

Механический вид датчика износа тормозных колодок представляет собой металлическую пластину, закрепленную на основании колодки, и применим исключительно на дисковых тормозных системах.

Механический датчик износа работает по принципу трения о тормозной диск. Его высота над основанием колодки ровняется минимально допустимой толщине феродо. При этом, когда износ достигает допустимого значения, металлическая пластина во время торможения прикасается к тормозному диску и издает своеобразный звук, похожий на писк.

Преимущества механических датчиков

Недостатки

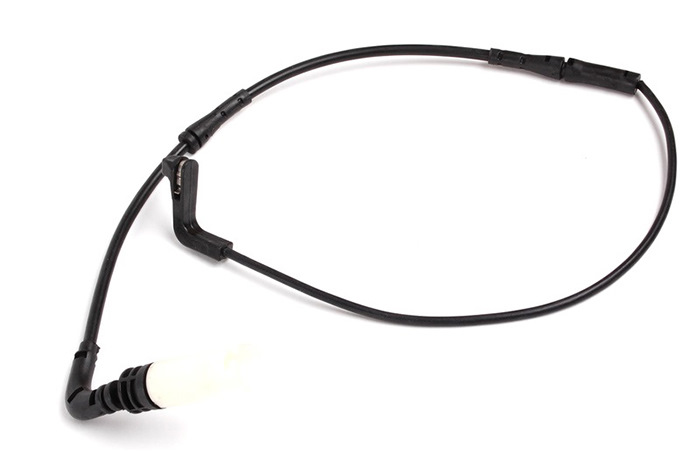

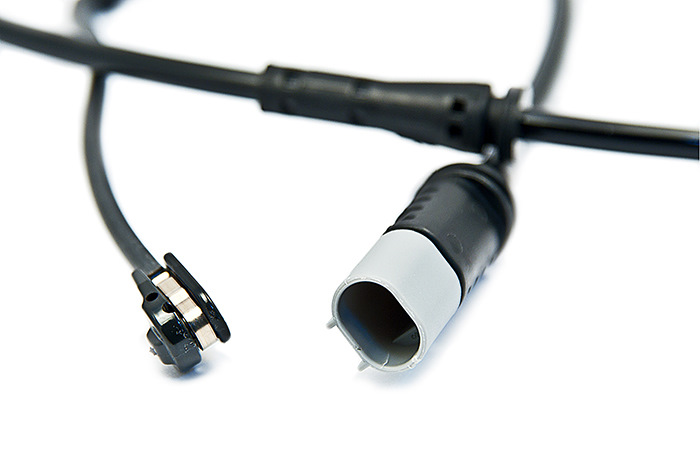

Электронные

Бывают наружные датчики и встроенные.

Наружные датчики крепятся двумя способами:

Встроенные датчики устроены следующим образом: в фрикционный материал встроен контакт из мягкого металла, который имеет пластиковый корпус. Высота расположения контакта ровняется минимально допустимой толщине феродо, а его мягкий металл не повредит диск во время трения.

Принцип работы электронных датчиков заключается в замыкании цепи. Когда колодка имеет износ определенной степени, тормозной диск начинает касаться контакта, тем самым замыкая электрическую цепь.

При замыкании на приборной панели загорается индикатор, который информирует водителя об износе тормозных элементов и о необходимости их замены.

Индикатор горит постоянно до тех пор, пока колодки не будут заменены.

Преимущества

Недостатки

Неисправности, диагностика и ремонт

Зная, как работает датчик износа тормозных колодок (механический или электронный), довольно просто выполнить диагностику.

К причинам неисправности механических датчиков можно отнести лишь их повреждение, вследствие которого датчик деформируется или открепляется от основания колодок.

Возможные причины выхода из строя электронных датчиков:

В ходе эксплуатации автомобиля и его периодического обслуживания возможно случайное механическое повреждение проводки или попадание каких-либо предметов с дорожного покрытия. Эти факторы способны вывести из строя систему контроля износа колодок.

Вариантом решения данной проблемы является проверка проводов мультиметром, выявление поврежденного участка, его ремонт или замена.

Значительную часть времени в Москве дождливая и сырая погода. Это способствует постоянному попаданию большого количества влаги на ходовую часть автомобиля, в том числе на тормозную систему. В местах подключения электропроводки влага, оголенный металл и напряжение в проводах вступают в химическую реакцию, что приводит к появлению твердого окислительного слоя. Вследствие этого подключение становится ненадежным и нерабочим.

Для устранения данной проблемы в первую очередь необходимо проверить проводку мультиметром. Если она в порядке, следует отсоединить контакты, зачистить и выполнить повторное подключение.

Для устранения данной проблемы необходимо удалить влагу из трущихся поверхностей и фрикционного материала с помощью неоднократного их нагревания. Нагревание происходит во время торможения.

Однако следует быть внимательным. Торможение будет достаточно эффективным лишь при полном испарении влаги.

Видео по теме

Источник

Как работает звуковое предупреждение износа тормозных колодок?

При трении о диски они издают громкий лязг, который служит для водителя звуковым оповещением о максимальном износе тормозных колодок. … В результате этого на приборной панели загорается индикатор, сигнализирующий о необходимости замены тормозных колодок. Новейшие датчики имеют еще более совершенную конструкцию.

Как понять есть ли датчик износа колодок?

Наличие датчик износа колодок можно определить посмотрев на тормозные колодки, к ни провод должен подключатся. Значит датчика износа нет. Как услышишь противный визг от тормозов значит пора менять колодки.

Как работает датчик износа колодок?

Принцип работы этого датчика прост: При стирании фрикционного материала до минимально разрешенных значений пластина начинает соприкасаться с диском, издавая своеобразный дребезжащий звук. Появление этого звука предупреждает водителя о необходимости замены тормозных планок.

Как правильно ставить датчик износа колодок?

При установке тормозной колодки индикатор износа, который создает скрип, надо ставить в нижней части, поскольку вращение колеса при нормальном ходе (это касательно левой стороны) идет против часовой стрелки.

Как выглядит датчик тормозных колодок?

Конструктивно такой датчик представляет собой гнутую в виде перевернутой U стальную пружинящую пластину, которая одним концом крепится на краю колодки. Второй конец пластины нависает над тормозным диском на том уровне, на котором установлен предельный износ колодки.

Где стоит датчик износа колодок?

Наиболее распространенные электронные датчики износа встраиваются непосредственно в материал тормозной колодки и поэтому являются несъемными. Другие устанавливаются на самой тормозной колодке.

Какое сопротивление на датчике износа колодок?

При разрыве контакта датчика износа ток начинает протекать и через резистор номиналом 1200 Ом. Соответственно, блок управления регистрирует появление в цепи дополнительного сопротивления (180+1200 Ом) и зажигает индикатор износа тормозных колодок на приборной панели.

Сколько можно ездить после срабатывания датчика износа колодок?

В инструкции к машине автопроизводители указывают, сколько можно проехать километров на колодках, когда загорелся соответствующий датчик, — обычно это около тысячи километров, максимум 1500 км.

Как поменять датчик износа тормозных колодок мерседес?

Сколько датчиков износа колодок на w211?

Кстати датчиков износа колодок спереди две штуки.

Источник

Как выбрать датчик износа тормозных колодок

За износом тормозных колодок долгое время приходилось следить водителю. Сегодня и эту задачу легко может взять на себя электроника. В основе ее работы, равно как и оценки износа владельцем автомобиля, лежит оценка истирания колодок. Если значительная часть материала стерта, вся колодка теряет свои качества. Однако человек может забыть о том, что нужно проверить ту или деталь, так сказать, по графику. А вот электроника исправно выполняет одну или несколько своих функций и никогда о них не забывает. Avto.pro рассказывает, как устроены датчики износа, какими могут быть их неисправности и о чем нужно знать при выборе.

Назначение датчиков износа колодок тормозной системы

Сегодня самые распространенные тормозные системы используют фрикционные тормоза. За счет силы трения можно в считаные секунды остановить автомобиль, который движется даже на большой скорости. Как только колодки соприкасаются с дисками/барабанами, можно считать, что процесс начался: кинетическая энергия интенсивно превращается в тепловую, а транспортное средство сбрасывает скорость.

В былые времени определение толщины колодок было на плечах водителя. Сегодня же с этой работой прекрасно справляются специализированные датчики, устанавливаемые непосредственно на колодках. Когда износ колодок станет критическим, датчики подадут сигнал водителю. Критическим износом можно считать достижение толщины 2-3 миллиметра. В этом случае колодка провоцирует ускоренный износ смежного элемента – барабана или диска. Торможение также ухудшается. Езда со старыми колодками не только становится менее комфортной, но и более опасной, а также влечет за собой дополнительные расходы на ремонт.

Типы датчиков износа

Как вы наверняка знаете, многие автомобильные датчики имеют механическое или полностью электронное исполнение. Датчики износа не исключение. По принципу действия их делят на два типа:
— Механический;
— Электронный.
Наиболее простой механический датчик с натяжкой можно назвать устаревшим, но на деле он активно используется и в наше время. Внешне он напоминает стальную пружинящую пластину в форму перевернутой буквы «U», один из концов которых жестко крепится к краю колодки. Второй же конец находится прямо над смежным с колодкой диском, причем на уровне, соответствующем критическому износу тормозной колодки. Регистрируется такой износ самым тривиальным образом: когда истирание велико, пластинка с лязгом касается тормозного диска. Этот лязг и является звуковым оповещением для водителя.

Электронные датчики более совершенны и сегодня занимают наибольшую часть рынка. Конструктивные элементы датчика: пластиковый корпус, металлический сердечник (используют только мягкий металл), разъем и провод. Контакт датчика располагают так, чтобы он находился на одном уровне с критическим износом колодки. Как только достигается такая степень износа, контакт касается тормозного диска, тем самым замыкая цепь. На приборной панели сработает специальный индикатор. В свою очередь, на новых или еще несильно изношенных колодках цепь датчика разомкнута.

Конструктивные особенности и сферы применения

Простейшие механические датчики срабатывают тогда, когда износ колодки не просто существенен, а может быть опасным для пешеходов и водителя. Если слышится характерный лязг, водителю нужно направиться на СТО и поменять старые колодки.

Более сложные электронные датчики делят на два типа:
1. Устанавливаемые в специальной выемке или в стороне от тормозной колодки (интегрированные);
2. Устанавливаемые непосредственно в тело колодки, если в ней есть углубление.

Отметим, что работа электронных датчиков базируется на нескольких особенностях тормозных колодок. К примеру: материал колодок токопроводящий, однако, сопротивление его очень велико, вследствие чего в датчике действует малый ток. По мере истирания материала сопротивление будет уменьшаться, так как толщина токопроводящей накладки колодок уменьшается. Система замеряет сопротивление и дает информацию водителю о степени износа: желтый цвет на приборной панели говорит о том, что колодки еще можно эксплуатировать, а красный о том, что замену нужно проводить незамедлительно. Кроме того, сам датчик можно запрессовать в накладку тормозной колодки. Он не будет «выглядывать» наружу, что положительно сказывается на времени его эксплуатации.

Пробег обычного датчика износа равен пробегу новых колодок. В некоторых случаях металлический стержень не истирается и датчик можно использовать повторно. Однако если фрикционный материал был серьезно изношен, замены датчика на новый не избежать никак. По этой причине специалисты говорят о том, что элемент является одноразовым. На практике бывают и исключения, но мы проводить эксперименты по повторному использованию одного и того же датчика не рекомендуем – велика вероятность ложных срабатываний, которые не перестанут нервировать владельца автомобиля вплоть до замены элемента.

Недостатки механических и электронных датчиков

Несмотря на простоту и надежность датчиков износа обоих видов, они имеют серьезные недостатки. К примеру:
— Производители механических датчиков пристегивают изделие различными способами, вследствие чего оно может сорваться на дорогу прямо во время езды. Лучше бы подошло специальное приклеивание к металлу планки. К тому же механический датчик может подавать сигнал при контакте с налипшими пылью и гравием в зазоре между диском и накладкой;
— «Болезней» электронных датчиков очень много. К примеру, тонкие провода могут перетираться и рваться прямо во время езды, поскольку не имеют защитной оплетки (хотя и она быстро бы изнашивалась). Контакты подвержены окислению. И самое неприятное: когда фрикционный слой покрывается водяной пленкой, его сопротивление меняется, вследствие чего индикатор может сработать когда не положено. Это называют ложным срабатыванием.

Отметим один существенный плюс электронных датчиков: даже если провод обрывается, металлический стержень устройства все равно будет тереться о диск и сигнализировать об износе. Датчик перестает быть рабочим только в случае серьезного повреждения стержня.

Причины выхода из строя

Как показывает практика, при замене датчиков полезно менять и тормозные колодки. Велика вероятность того, что старые датчики износились и на новых колодках будут функционировать неправильно. Кроме того, датчики могут поломаться раньше срока. Они не ремонтируются и в случае поломки меняются на новые. В случае простейших механических датчиков водителю нужно обращать внимание на появление характерного звука, сигнализирующего об износе колодок. Если характер торможения изменился, а датчик не подает никакого сигнала, стоит проверить колодки самостоятельно. В случае критического износа меняют и датчик, и колодки. Электронные датчики выходят из строя по следующим причинам:
— Произошло окисление контактов, реже проводников;
— Оборвался провод;
— Произошло замыкание цепи;
— Пришла в негодность изоляции;
— Пропал контакт в разъеме датчика.

Природа возникновения неисправностей электронного датчика чисто электрическая. Как правило, окисляются контакты или разрывает проводку. Контакт может пропадать вследствие попадания грязи, пыли и прочего. В некоторых случаях устройство «реанимируют» чисткой.

Самые современные системы контроля износа колодок имеют функцию самодиагностики. Если цепь обрывается, водитель получает уведомление. Если контакты окисляются и это также приводит к поломке датчика, водитель опять же получает уведомление. Целостность системы контролируется автономно, так что владельцу транспортного средства не придется диагностировать неполадки самому.

В целом выбор датчика износа колодок не представляет особой сложности. Дополнительным пунктом расходов может стать монтаж электронного датчика, так как он соединен с бортовой электросистемой. Если штатная комплектация не предусматривала наличие датчиков этого типа, лучше отдать предпочтение механическому устройству. Его не так удобно эксплуатировать, поскольку звук, возникающий при сильном износе колодок, можно и не расслышать.

Колодки с интегрированным сигнализитором проще всего выбрать по данным автомобиля: марке, модели и году выпуска. Также можно вести поиски по VIN-коду или же коду старой детали. Обычно один датчик совместим со всеми представителями одной линейки. При покупке уточняйте совместимость со своим автомобилем.

Экскурс по брендам

Лучшими датчиками износа являются оригинальные. Они хоть и дорогие, но служат дольше любого фирменного аналога. Однако стоимость деталей тормозной системы с интегрированными датчиками очень велика, так что водители часто обращаются к поиску аналогов. Стоит обратить внимание на продукцию следующих фирм:
— Bosch (Германия). Фирма предлагает отличную автомобильную электронику, и датчики износа колодок здесь не исключение. От оригинальных датчиков почти не отличаются, но стоят чуть дешевле;
— Stellox (Германия). Это относительно молодая компания, которая всего за несколько лет наладила экспорт в несколько десятков стран. И что важно, спрос на продукцию очень прост. Причина проста: запчасти высочайшего качества дешевле, чем близкие к ним аналоги других немецких производителей;
— SBP (Турция). Недооцененная многими автолюбителями фирма, которая за последние годы успела серьезно повысить качество своей продукции. Датчики и тормозные колодки турецкого производства на данный момент почти ни в чем не уступают немецким.

Недорогие аналоги предлагают Quattro Freni (Италия), JP Group (Дания), Meyle (Германия). Отметим лишь, что эти фирмы серьезно уступают вышеуказанным. При этом датчики стоят совсем небольших денег. Вы можете поставить себе датчик итальянского производства только ради эксперимента и затем уже делать вывод о том, нужен ли вам данный компонент вообще. А вот в каталогах датской фирмы можно найти как совсем дешевые и недолговечные детали, так и в целом неплохие за небольшие деньги – лучший вариант, если ваши финансы ограничены, а выйти на дорогу нужно поскорее.

Датчик износа колодок – одна из возможных опций, которая сделает эксплуатацию автомобиля более удобной. Водителю не придется прислушиваться к скрежету колодок и визуально определять степень их износа. Механический или электронный датчик просигнализирует о необходимости замены элемента тормозной системы еще до того, как он начнет вредить смежным элементам. Более того, сегодня интегрированные датчики являются частью заводской комплектации. Так что владельцам новых иномарок не избежать замены колодки, оборудованной таким датчиком. Отметим также, что несмотря на возможность эксплуатации тормозов без датчика, лучше отдать предпочтение его использованию – новое устройство стоит небольших денег, а экономит время и нервы водителя.

Источник

Как работает звуковое предупреждение износа тормозных колодок?

При трении о диски они издают громкий лязг, который служит для водителя звуковым оповещением о максимальном износе тормозных колодок. … В результате этого на приборной панели загорается индикатор, сигнализирующий о необходимости замены тормозных колодок. Новейшие датчики имеют еще более совершенную конструкцию.

Как понять есть ли датчик износа колодок?

Наличие датчик износа колодок можно определить посмотрев на тормозные колодки, к ни провод должен подключатся. Значит датчика износа нет. Как услышишь противный визг от тормозов значит пора менять колодки.

Как работает датчик износа колодок?

Принцип работы этого датчика прост: При стирании фрикционного материала до минимально разрешенных значений пластина начинает соприкасаться с диском, издавая своеобразный дребезжащий звук. Появление этого звука предупреждает водителя о необходимости замены тормозных планок.

Как правильно ставить датчик износа колодок?

При установке тормозной колодки индикатор износа, который создает скрип, надо ставить в нижней части, поскольку вращение колеса при нормальном ходе (это касательно левой стороны) идет против часовой стрелки.

Как выглядит датчик тормозных колодок?

Конструктивно такой датчик представляет собой гнутую в виде перевернутой U стальную пружинящую пластину, которая одним концом крепится на краю колодки. Второй конец пластины нависает над тормозным диском на том уровне, на котором установлен предельный износ колодки.

Где стоит датчик износа колодок?

Наиболее распространенные электронные датчики износа встраиваются непосредственно в материал тормозной колодки и поэтому являются несъемными. Другие устанавливаются на самой тормозной колодке.

Какое сопротивление на датчике износа колодок?

При разрыве контакта датчика износа ток начинает протекать и через резистор номиналом 1200 Ом. Соответственно, блок управления регистрирует появление в цепи дополнительного сопротивления (180+1200 Ом) и зажигает индикатор износа тормозных колодок на приборной панели.

Сколько можно ездить после срабатывания датчика износа колодок?

В инструкции к машине автопроизводители указывают, сколько можно проехать километров на колодках, когда загорелся соответствующий датчик, — обычно это около тысячи километров, максимум 1500 км.

Как поменять датчик износа тормозных колодок мерседес?

Сколько датчиков износа колодок на w211?

Кстати датчиков износа колодок спереди две штуки.
