Чем прошить эбу mt20u

Модуль Combiloader Delphi MT 20

Для всех ЭБУ операция чтения FLASH выполняет чтение всего содержимого ЭБУ, а операция записи имеет отличия:

Окно программы содержит следующие вкладки:

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение FLASH из контроллера во внутренний буфер программы
	запись FLASH из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

	чтение EEPROM из контроллера во внутренний буфер программы
	запись EEPROM из внутреннего буфера программы в контроллер

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

Скорость обмена – выбор скорости обмена с ЭБУ

Перед записью в ЭБУ обязательно производите чтение для сохранения возможности восстановления.

Во время установки связи в ЭБУ передается управляющая программа, позволяющая производить операции чтения-записи. Несмотря на то, что все операции за исключением обновления бут-сектора, не являются критическими, при возникновении ошибок во время операции записи не выключайте зажигание и не обесточивайте контроллер, т.к. при этом во FLASH-памяти контроллера может оказаться поврежденная программа! При ошибках связи, до тех пор, пока ЭБУ не будет обесточен, в нем будет сохраняться управляющая программа Загрузчика, что позволит повторить выбранную операцию с ЭБУ.

Загрузчик автоматически завершает связь с ЭБУ только в том случае, если до установки связи в ЭБУ не было управляющей программы Загрузчика и текущая операция завершилась успешно.

Если же при установке связи Загрузчик обнаруживает в ЭБУ свою управляющую программу, после успешного завершения операции будет выведено предупреждающее сообщение:

Выбирайте ответ «Да» только в том случае, если вы полностью уверены в работоспособности программы внутри ЭБУ.

Для подключения контроллера, снятого с автомобиля, необходимо произвести соединения в соответствии с типом ЭБУ.

В случае, когда ЭБУ после программирования не отвечает на запросы и бут – сектор не обновлялся, необходимо перевести ЭБУ в бут-режим и повторить программирование области, предыдущая операция с которой привела к ошибке. Для перевода ЭБУ в бут – режим проделайте следующие действия:

Подключение ЭБУ на столе

Delphi MT 20 U (черный разъем)

1 : + 12 отключаемое (K 15 )
11 : K‑Line
17 : + 12 неотключаемое (K 30 )
73 : Масса
24 : бут-режим: соединить на + 5 В ( 4 или 20 контакт)
30 : бут-режим: соединить на массу ( 5 или 21 контакт)

Delphi MT 20 U 2 (белый разъем)

1 : + 12 отключаемое (K 15 )
11 : K‑Line
17 : + 12 неотключаемое (K 30 )
73 : Масса
24 : бут-режим: соединить на + 5 В ( 4 или 20 контакт)
39 : бут-режим: соединить на + 5 В ( 4 или 20 контакт)
8 : бут-режим: соединить на массу ( 5 или 21 контакт)

Delphi MT 22 U (чёрный разъём, 4 ребра)

Delphi MT 20 UED

1 : + 12 отключаемое (K 15 )
50 : K‑Line
28 : + 12 неотключаемое (K 30 )

2 : Масса
67 : (К 30 ) Подключить + 12 напрямую (!)
68 : (К 15 ) Подключить + 12 напрямую (!)
75 : K‑LINE
21 : бут-режим: соединить на + 5 ( 66 или 70 контакт)
71 : бут-режим: соединить на массу.
69 : бут-режим: соединить на + 12

Источник

www.chipsoft.com.ua

Форумы по чип-тюнингу и диагностике автомобилей

mt20u2 Помогите прошить

Сообщение Nikola 78 » Пн май 13, 2013 10:45 pm

Re: mt20u2 Помогите прошить

Сообщение Denis » Пн май 13, 2013 10:48 pm

Сообщение Nikola 78 » Пн май 13, 2013 11:13 pm

Сообщение Denis » Пн май 13, 2013 11:20 pm

Сообщение Nikola 78 » Пн май 13, 2013 11:26 pm

Сообщение Nikola 78 » Ср май 15, 2013 5:09 pm

Сообщение chipsoft » Чт май 16, 2013 11:04 am

Сообщение Denis » Чт май 16, 2013 11:13 am

Сообщение Nikola 78 » Пт май 17, 2013 5:04 pm

Сообщение bc1950 » Вт сен 23, 2014 8:45 pm

а если все таки блок MT20U2 завалил,как его поднять.Я так понимаю нужно на столе подключится:
Подключение к ЭБУ MT20U/MT20U2/MT22U:

и какой вкладкой прочитать и записать через бут этот блок и какой модуль надо приобрести или работать той же вкладкой,что и через овд?

Сообщение chipsoft » Вт сен 23, 2014 10:24 pm

Сообщение bc1950 » Вт сен 23, 2014 10:47 pm

Источник

Прошивки для Chery, Great Wall, Byd, Brilliance эбу Delphi MT-20U, MT-20U2, МТ-22U от ADAKT

Коммерческие прошивки ADAKT для автомобилей Chery, Great Wall, Byd, Brilliance с ЭБУ Delphi МТ2Ххх.

Прошивки предназначенных для чип-тюнинга автомобилей Chery, Great Wall, BYD, ZX, Lifan с установленными ЭБУ Delphi MT-20U, MT-20U2, МТ-22U.

Доступны прошивки для следующих автомобилей:

Если вам нужна какая то одна прошивка и она еще не загружена для скачки, напишите нам её название из списка и мы её загрузим.

Все выше представленные файлы в одном архиве
Весь комплект: ADAKT_MT20U_MT20U2_MT22U.rar

Описание: Все представляемые прошивки оптимизированы по топливоподаче и УОЗ,увеличен крутящий момент на низких оборотах и эластичность в диапазоне малых и средних нагрузок.
В комплекте под каждый идентификатор прошивки под нормы токсичности Е3, Е2, Е0 позволяющие полное удаление ДК и катализатора.
В комплект прошивок для SUV включена прошивка «TROFI» для любителей активного отдыха на бездорожье.

Источник

самодельный бк для сейфа с delphi mt20u. ч1, добыча разведданных

ездить на 10летней китайской машине без подручных средств диагностики довольно таки стремно.
но покупать какие то мультитрониксы или torque-и это не наш выход, поэтому пойдем по программе
импортозамещения как обычно отмазываются те, кого жаба душит купить нормальную вещь =) и будем
делать свой бк с блекджеком и плюхами, красивый цветной гуй и гибко расширяемый функционал

далее последует много никому не нужной инфы, которой, к тому же, вы вряд ли где то еще найдете,
тем кому не интересно — мотаем в самый низ, и наблюдаем видос с демонстрацией успешного считывания данных

итак, первым делом нам необходимо соединится с эбу и получить от него информацию о текущем состоянии.

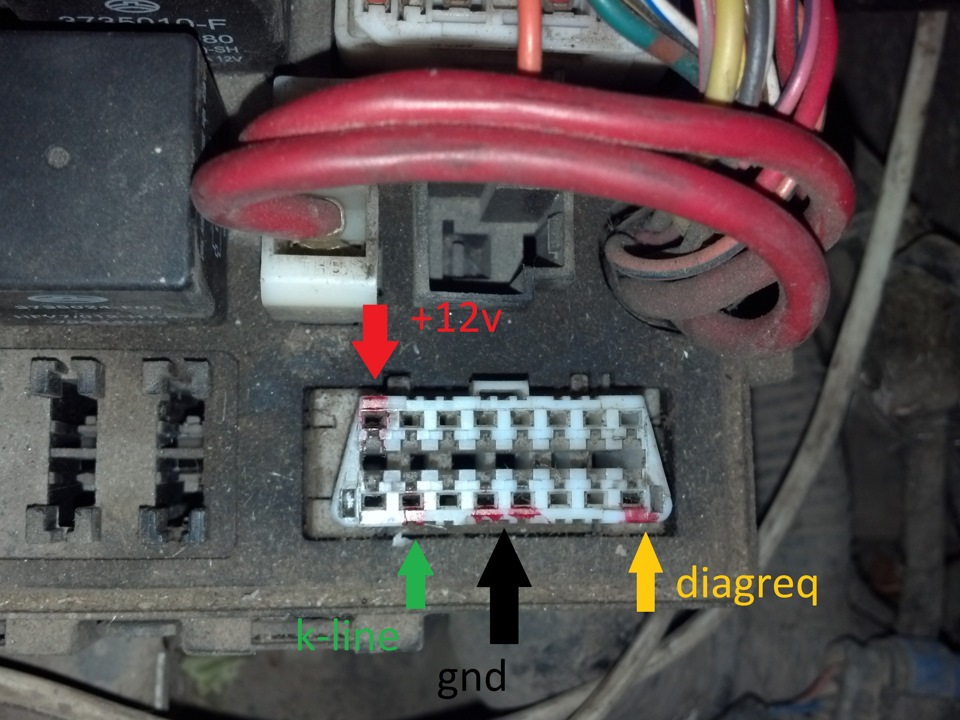

заглянув в подкапотку мы по присутствующим пинам в разьеме обд понимаем, что имеем дело с k-line, а
так как tiggodiag умеет читать через елм327 наш мозг, и заявлена поддержка k-line адаптеров, было решено
делать адаптер k-line и снифать трафик на com- порту, который и будет через этот самый адаптер общаться
с мозгом.

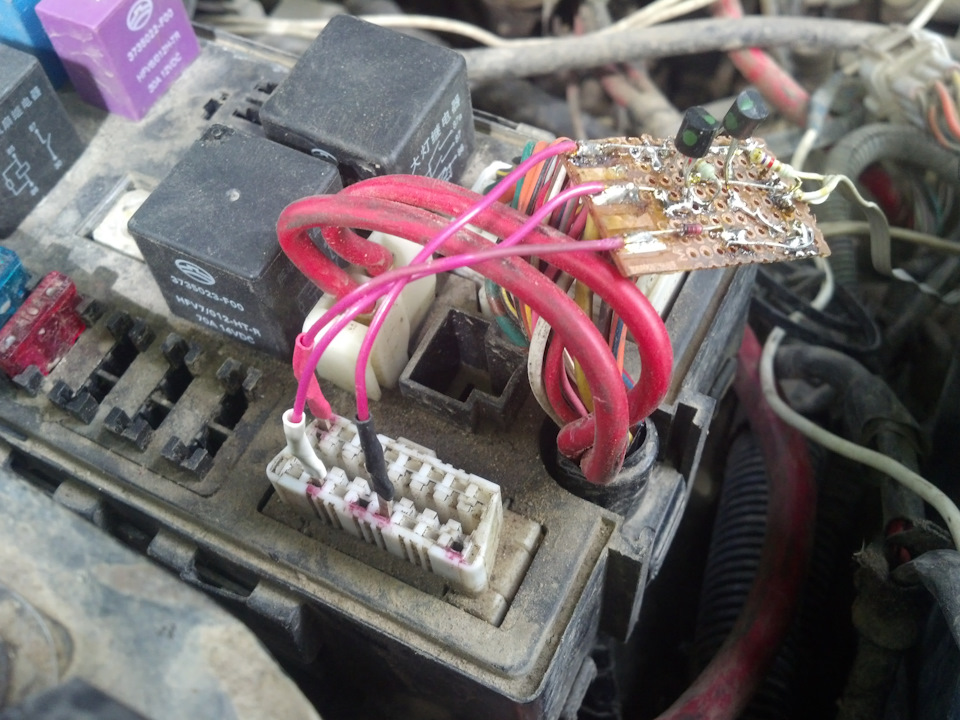

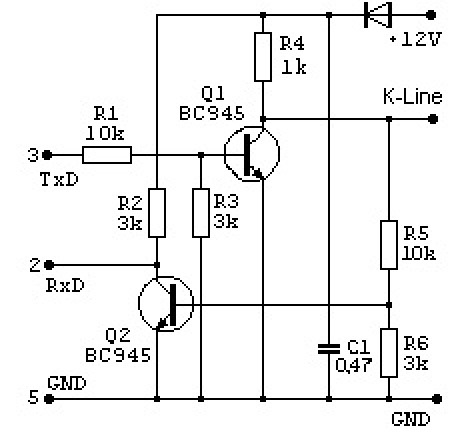

на просторах сайта чипь-тюнер была взята древняя и простейшая схема адаптера состоящая из двух транзисторов

склеена и подключена. но ждал тут нас фэйл. никакие танцы с бубном, ни игры с флагами и скоростями эффекта не
возымели. эбу просто не отвечал. это потом уже листая спецификацию на рс232(протокол, который и
используется при работе com порта) и самого uart-a — стало понятно, что схема требует реального порта,
и не будет работать с usb-uart мостами, из-за инвертирования сигнала.

немного расстроившись было решено идти в лоб, и логгировать трафик с к-линии используя как приманку тот же
tiggodiag и elm327, и подключившись в паралель через резисторный делитель (там же как не крути от 0 до

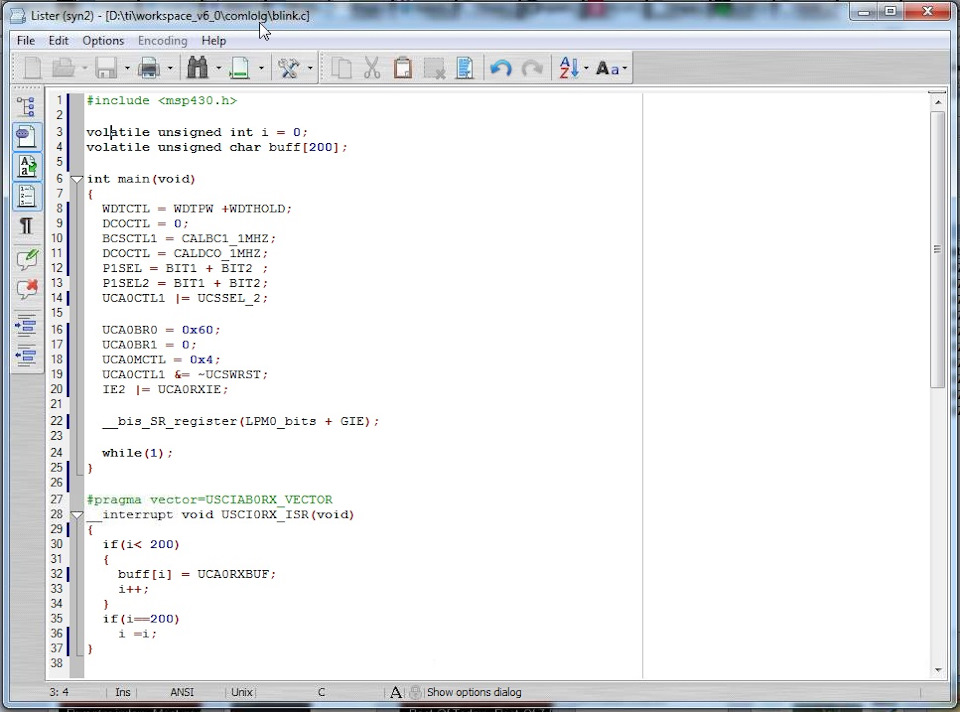

+12в уровни, а у нас микроконтроллер до 3.3в макс) отладочной платкой, с небольшим кусочком кода —

который настраивает внутренний уарт мк на известную нам скорость 10400 бод, и складывает в кучку все, что
примет, и то, что передает в эбу елм, и то что отвечает назад эбу.

сделаем небольшое отступление. для того, чтоб мозг начал отвечать, нужно послать ему инициализационную
последовательность. для нашего случая их может быть два варианта — fast, и т.н. «5 бод».

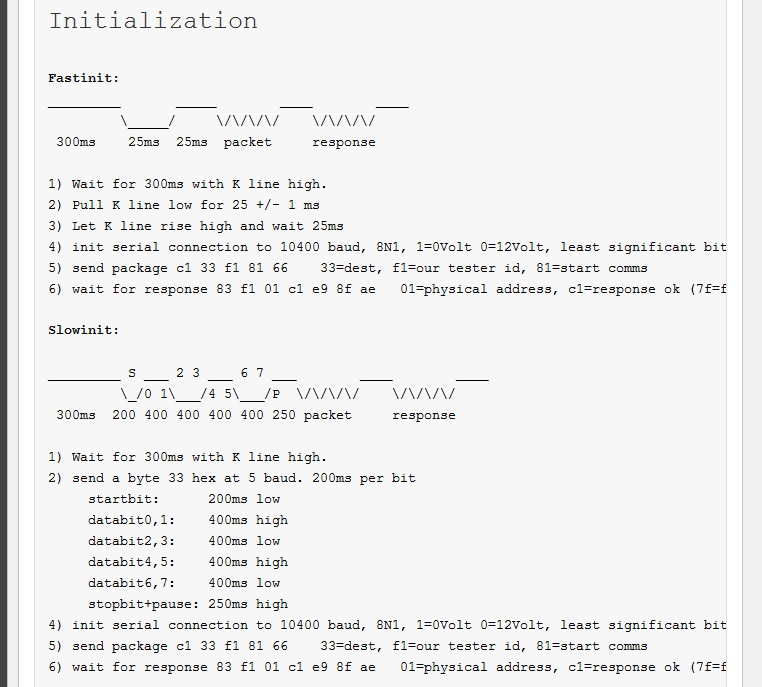

вопрос иллюстрирует скрин с странички одного любителя самодиагностики. для нас актуальны только первые
4 пункта, остальное сугубо индивидуально для его машины

пропустим момент, как я определял, какой же тип инита у мт20у, скажу только, что это фаст.

итак, мы получили наш fancy little dump-

поскольку все эти стандарты исо, jxxxx и пр. весьма призрачны, и каждый производитель хохочет как он хочет,
то используя компиляцию из уже существующих решений для других моделей и дедуктивного метода начинаем разбирать

как мы видим, вначале необходимо послать последовательность из «81 11 F1 81 04», где 81 — это базовая
константа 80 + размер запроса — 1, 11 F1 — это адреса отправителя и получателя, 81 — сам запрос начала
связи, 04 — контрольная сумма всей комбинации.

в ответ нам дадут «83 F1 11 C1 EF 8F C4», где опять же 80+3 — три байта ответа, F1 11 — адреса ответа,
C1 — признак успешности запроса, EF 8F — какая то срань, называемая kw1 и kw2, не нужная нам, и C4 — crc

теперь мы можем пнуть запрос данных с эбу- который выглядит как «82 11 F1 21 01 A6», где как обычно уже —
80+2 — два байта длинна запроса, 11 F1 — адреса, 21 01 — сам запрос, A6 — crc

то, что пришлют в ответ — видно на картинке. все бы ничего, но цифры абсолютно нереальные, и очевидно
требуют последующего преобразования. за сим мы чешем с дизасемблером по душу tiggodiag-a, ведь он точно
знает, и обязательно расскажет нам.

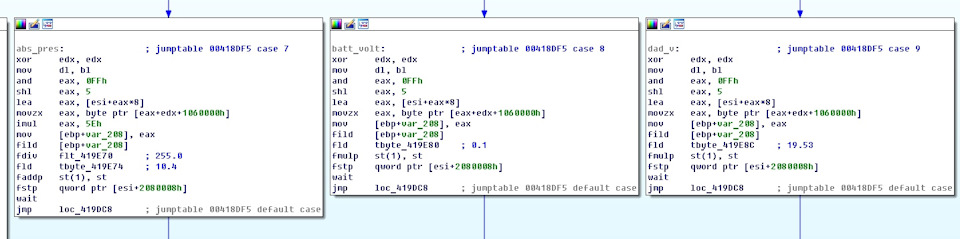

примерно так выглядит код преобразования полученых от эбу данных в человеческий вид

приведен участок извленного алгоритма преобразования. рядом кусок скрина с описанием от тиггодиаг.
разберем пару значений для примера —

по смещению 07 в ответе эбу — байт «ED»
ED умножается на 0х5e = 5706h, что в десятичной системе = 22278.0
22278.0 делится на 255.0 = 87.364 и суммируется с 10.4 = 97.76 kpa в итоге

по смещению 08 в ответе — байт 7B
7B = 123.0 * 0.1 = 12.3volt

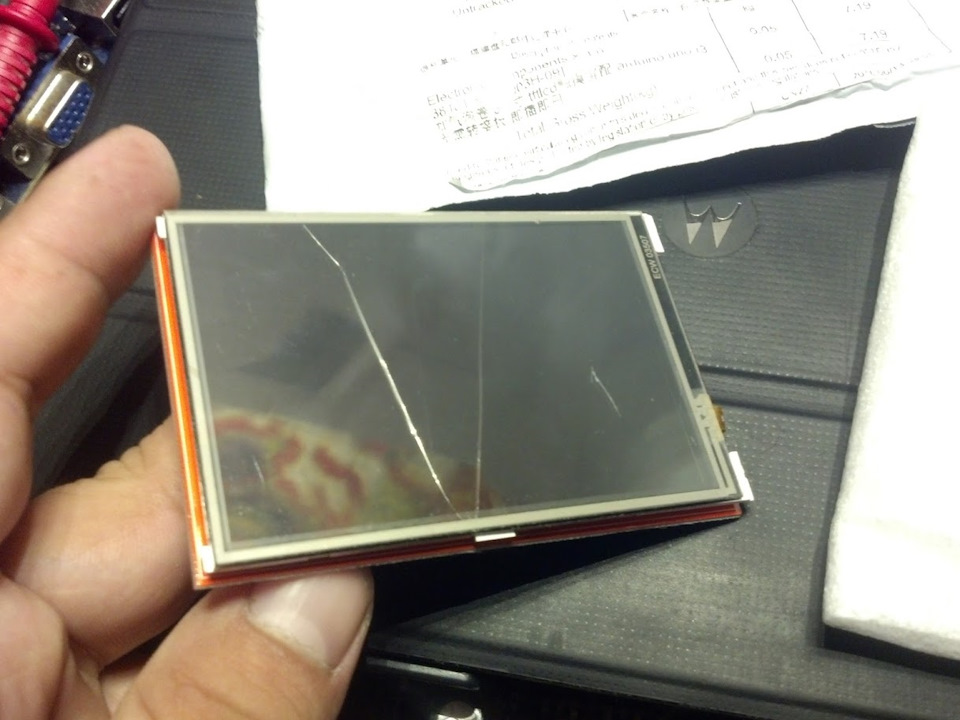

это все выводится собиралось на красивый цветной дисплей 3.5 дюйма, но идиот китаец решил, что просто
запихать его в конвертик — будет достаточно, в итоге имеем потраченых 3 недели времени, и еще три пока
придет замена

поэтому демонстрация будет на унылом двухстрочном чб символьном дисплее )

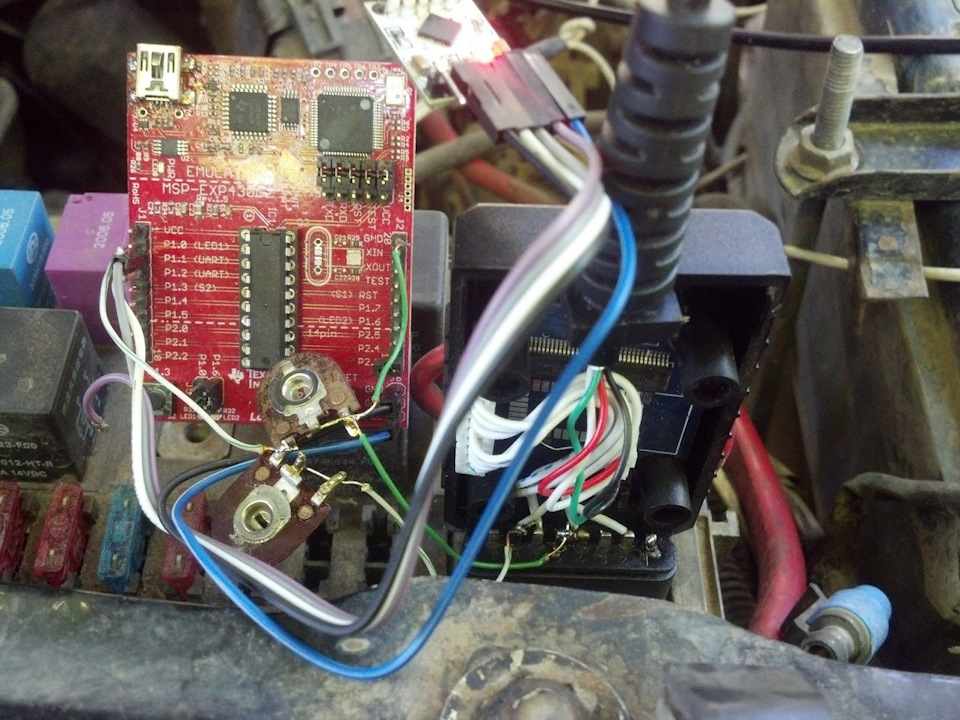

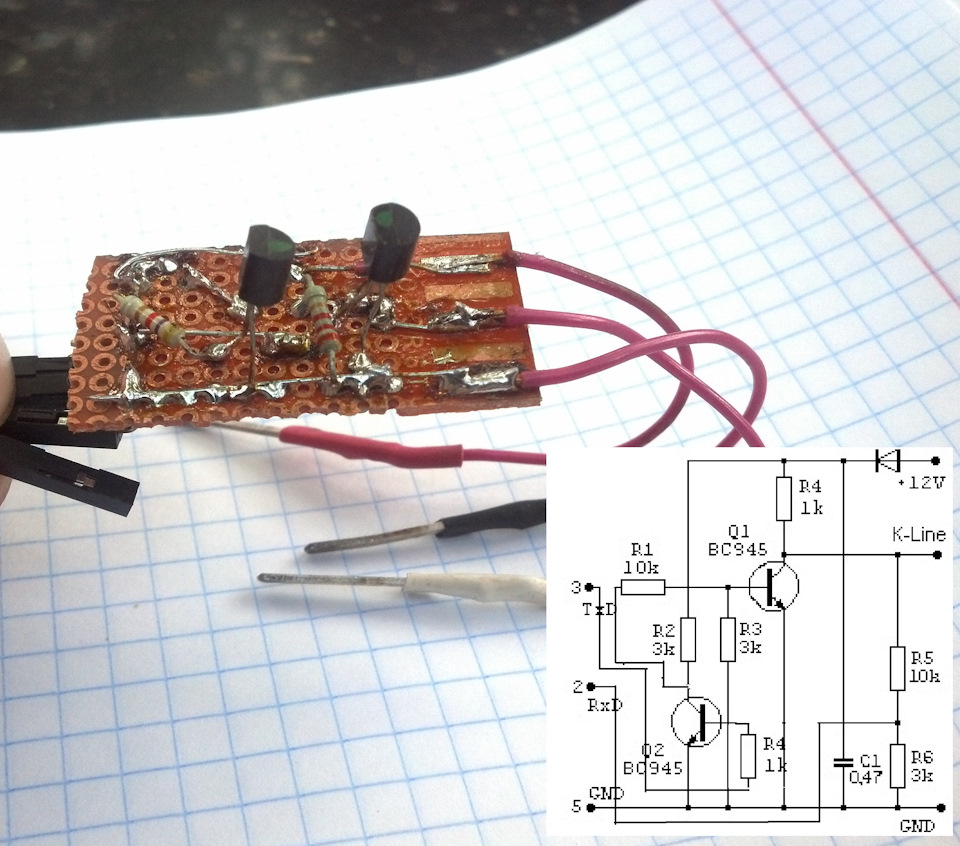

для того, чтоб подключить нашу отладочную платку к к-линии, немного схемотехнически изменим
склееный из подручного материала не пригодившийся адаптер

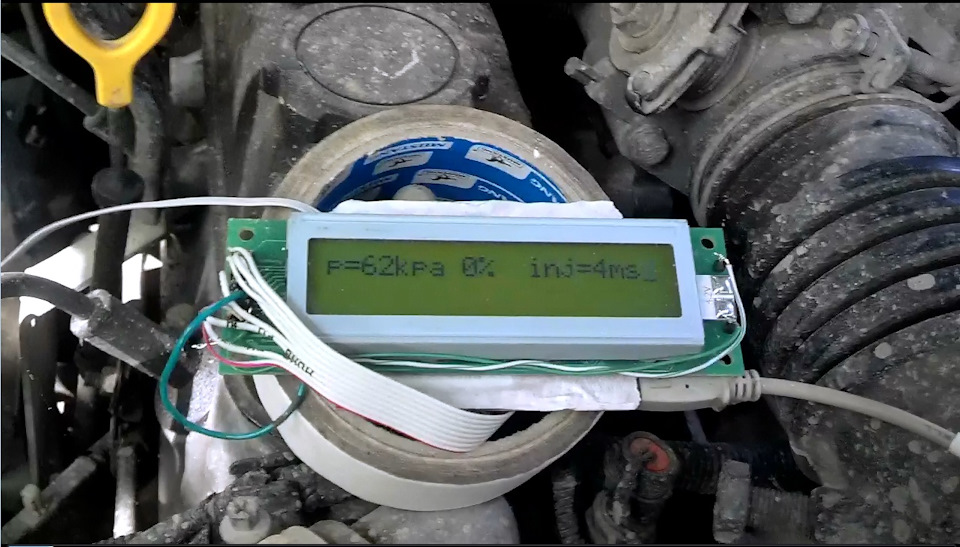

подключаем и любуемся результатом

ну и видео. склеено с двух, так как нужно было идти заигнитить игнишен, а операторов свободных нету

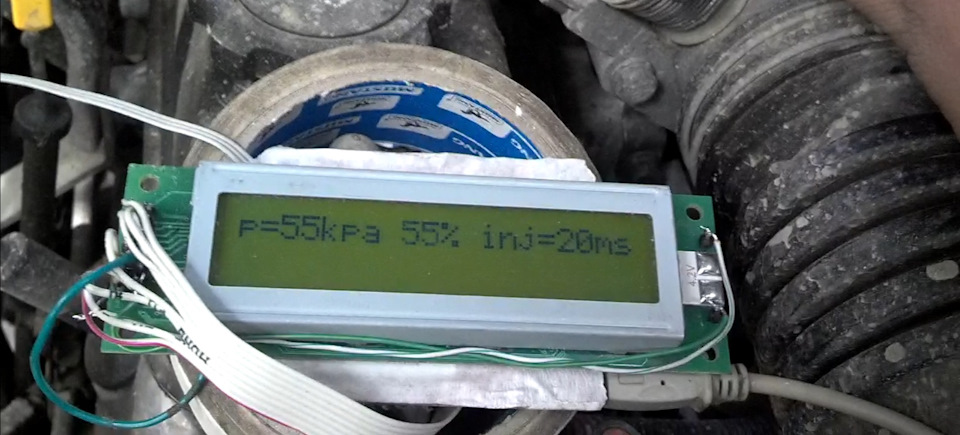

p = давление впуска, посредине в процентах — положение дросельной заслонки, inj — время впрыска

с давлением я что-то намудрил, но это уже разберемся потом

как то так. ту би континьюед )

в следующих сериях возможно красивый гуй, блютус для связи с телефоном, возможно жпс )

Источник

Можно ли вот так просто сменить мозги MT20U на MT20U2

Можно!
Когда я купил свой F3 то они поставлялись с ЭБУ Delphi MT20U. А буквально через месяц-два пошли авто с ЭБУ Delphi MT20U2. И с того момента мне почему то всё время казалось что MT20U2 лучше MT20 ну хотя бы потому что он уже диагностируется по универсальному протоколу а MT20U только по оригинальному. Ну в общем вот такой вот был у меня бзык. Ну и недавно просматривая цены наткнулся на блок MT20U2. Цена как мне показалась была очень умеренная. Но было одно но. А точно ли можно без проблем и без всяких перекоммутаций заменить один блок на другой. В общем так и не найдя 100% ответа на этот вопрос решил рискнуть. В итоге отдав 2100 рублей я получил вот такую коробочку ))) Кстати на ней нет ни слова для какого она мотора 4G15 или 4G18

Прямо не откручивая родного с штатного места снял колодку и подключил к свежекупленному.

Перекрестился, ключ на старт! И о чудо! Авто завелось. Так как авто на прошлом блоке было прошито под евро2 и второй датчик кислорода отсутствовал то логично было увидеть через пять секунд после старта ошибку об отсутствии второго датчика кислорода, а вернее об ошибке подогрева ДК2. Надо теперь обратно подключить.

А вот и родной блок MT20U который сейчас по прайсу стоит минимум в три раза дороже.

Но вот что удивило. На нём есть наклейка на русском языке. А вот откуда она взялась загадка так как авто китайской сборки. Все бирки что я когда либо находил на этом авто будь они на проводке на кузове или на других элементах — были исключительно на китайском языке. А тут вот такой вот сюрприз. Может уже тут перед продажей что то с блоком мудрили?

PS В общем пока ничего ни плохого ни хорошего сказать не могу. По расходу — ещё не замерял. Динамика… Да вроде всё так же. Надежды что мне откроются какие то новые параметры в диагностике не оправдались так как наверное за время эксплуатации MT20U я под него нашёл всё что можно а под этот блок программы увы даже меньше чем под MT20U. Ну может я пока что то не знаю…

В общем они взаимозаменяемые но эта информация скорее всего будет полезно тем у кого не дай Бог что то случится с ЭБУ MT20U а денег будет не так уж много. Покупка MT20U2 поможет существенно (по крайней мере на данный момент) сэкономить бюджет

PSS Если кто занет как можно максимально снять показания в диагностике MT20U2 прошу не скрывать а поделится! 🙂
