чем прошить emmc память

Чем прошить emmc память

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

kelod
Опытный кот Зарегистрирован: Пн июл 08, 2013 22:59:45 Сообщений: 724 Рейтинг сообщения: 0

Enigm
Говорящий с текстолитом Карма: 16 Рейтинг сообщений: 236 Зарегистрирован: Вт апр 03, 2012 20:36:41 Сообщений: 1660 Откуда: Сочи Рейтинг сообщения: 0	Критически важные распределенные системы требуют синхронного преобразования во всех подсистемах и непрерывного потока данных. Распределенные системы сбора данных могут быть синхронизированы как на основе АЦП последовательного приближения, так и на основе сигма-дельта (∑-Δ)-АЦП. Новый подход, основанный на преобразователе частоты дискретизации (SRC), содержащемся в микросхемах линейки AD7770 производства Analog Devices, позволяет достигать синхронизации в системах на основе сигма-дельта-АЦП без прерывания потока данных.

Страница 1 из 1

[ Сообщений: 4 ]

Часовой пояс: UTC + 3 часа

Кто сейчас на форуме

Сейчас этот форум просматривают: dgsi_1 и гости: 9

Источник

Программирование Nand Flash и EMMC

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Неисправности

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Ответ в тему Программирование Nand Flash и EMMC как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Телевизор LG 32LB650650V висит на заставке. Шьём eMMC

Телевизор LG 32LB650650V на ровном месте решил больше не включаться, точнее зависать на стартовой заставке. Работала только кнопка включение/выключения. Хозяин оценил стоимость ремонта и тратить деньги на восстановление порядком поработавшего телевизора не захотел. Но предложил мне, зная о моём хобби, поковыряться ради интереса, удастся восстановить его для просмотра каналов DVB-T2 и отлично.

Первое предположение которое оказалось верным — слетела прошивка! Поиски в Интернете подтвердили предположение и это распространенная проблема.

Телевизор LG 32LB650650V зависает на логотипе фирмы изготовителя

Для начала разберем телевизор, посмотрим маркировку MAIN платы и микросхемы памяти.

Внутренности телевизора LG 32LB650650V

Внутри всё без замечаний. Чисто и аккуратно, никаких проблем не видно.

MAIN плата EAX65384004 (1.5) c eMMC H26M31003GMR

В ТВ используется MAIN плата EAX65384004 (1.5) с микросхемой eMMC памяти H26M31003GMR. Будем искать прошивку в Интернет. Мне повезло, нашлась прошивка именно от этой платы и от этой диагонали телевизора.

В моей случае, такой проблемой можно было пренебречь. От телевизора требовалось только показывать DVB-T2 каналы, по этому добро на смену ПО было получено.

Подключение программатора

Снимать BGA микросхему для того, что бы залить в нее прошивку, у меня не было ни какого желание. Есть вариант подключится к eMMC по ISP интерфейсу, ведь нужные нам контакты, рано или поздно, выдут на поверхность платы из под брюха микросхемы.

ISP подключение на EAX65384004 ( 1.5 )

Спасибо добрым людям которые выложили эту полезную информацию в Интернет! Я нашёл её по маркировке платы в Яндекс картинках.

Все необходимые точки подключения (D0, CMD, CLK и питание 3.3 В) обозначены, а для программирования у меня завалялся программатор RT809H. Питание 3,3 вольта будем подавать от лабораторного блока питания, ток потребления 0,30А.

Кварцевый резонатор процессора

Точки подключения программатора

Все точки распаяны. Крепим провода на термоклей, дабы не сорвать контактные площадки, соединяем это все с кабелем от программатора и блоком питания и за дело!

Несколько тонкостей

С физическими подключениями у меня всё закончено, теперь будем запускать ПО программатора и скачивать dump c eMMC H26M31003GMR.

Заливка прошивки

Весь процесс настройки и чтение памяти показан в видео, запись исправного дампа с первого раза не пошла и из-за суеты, рабочий вариант я не снял.

С какими сложностями я столкнулся

Таким образом выглядели имена файлов исправного дампа скаченного программатором nand TT.

Имена файлов исправного дампа скаченных nand TT

А такие имена файлов создал мой RT809H при сохранении родного, но битого дампа с микросхемы телевизора.

Имена файлов дампа скаченных программатором RT809H

Для записи дампа, в программе от программатора, выбираем самый большой файл (39lb650v.user) и дальше он всё записывает сам. Но у меня, либо что-то пошло не так, либо файлы надо было переименовать под RT809H. После процесса записи, телевизор по прежнему представлял из себя «кирпич».

После неудачного цикла записи, общению с микросхемой стал мешать процессор, для его нейтрализации пришлось замкнуть кварц процессора накоротко.

Кварцевый резонатор процессора телевизора LG 32LB650V

А файлы исправного дампа я решил переименовать по стандарту RT809H, во избежании дальнейших сюрпризов.

Имена файлов исправной прошивки по стандарту программатора RT809H

Телевизор заработал

30 минут «вышивания по микросхеме файлом 39lb650v.bin » и сборки телевизора для проверки, он включился! Несколько минут что-то переваривал и полностью загрузился.

Настройка эфирных цифровых каналов

Теперь он снова радует своего хозяина, CI+ модуль в нем не используется и я его не проверял, а HDMI входы с простыми устройствами работают исправно.

Источник

Замена EMMC на Nomi Stella+, без программатора.

Не писал бы я этот пост, таких постов как под копирку в сообществе с сотню точно наберется, но просили отчет.

Итак, прислал мне пикабушник @FuntikSobako планшетку Nomi Stella+ китайское чудо, с диагнозом трупак. Не делает ничего. Как оказалось таки делает нечто характерное для своей поломки.

Когда планшетик был новым и не менее китайским он выглядел так

Разбираем цепляем на лабораторный бп, жмем кнопку и. Нифига, вообще нет реакции никакой, ни одного мА потребления, осмотрев кнопки понял что они совсем ушатаны, продавлены пистоны переходные, площадки не звонятся даже на дороги на самом шлейфе, такое можно восстановить, но оно быстро подохнет в силу наличия олова после пайки, оно будет окислятся со временем и контакт все равно пропадет.

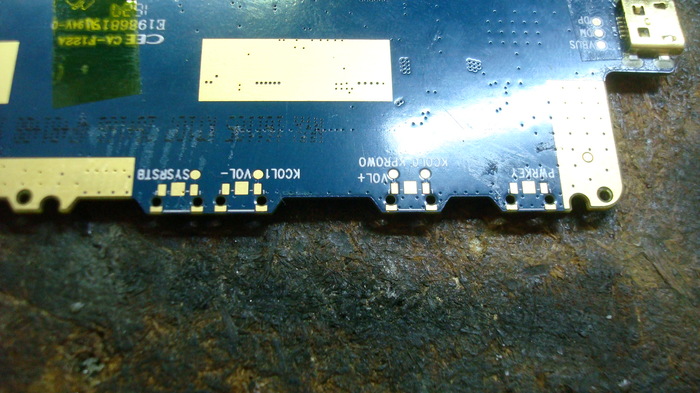

Для тех кто не понимает о чем речь фото. Точка на стрелке переходной пистон идет на обратную сторону шлейфа, и сам пистон в обрыве.

Но, сия плата универсальная, ее тыкали в кучу планшетов, потому там предусмотрены кнопки под напайку с обратной стороны

Понятно нам нужен PWRKEY, замыкаем пинцетом и видим потребление 60мА, отпускаем кнопку, потребление пропадает, очень характерное поведение для дохлой ЕММС.

Будем менять, снимаем ее. Зачищаем посадочное место.

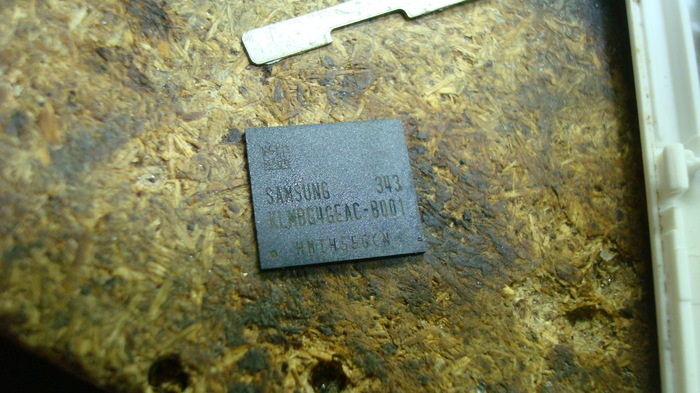

Очень странно, что там стоит самсунг со следами флюса, либо уже пробовали менять, либо китайцы расщедрились

Там обычно стоят такие

Находим у себя что то подобное, нашел у себя «новую» hynix на 16гиг, потому как нельзя купить новую, китаезы перекатываю б\у и продают как новые. Перекатываю на свинцовый припой.

Ставим ее на место, пофиг что она больше размером, шелкография под нее на плате есть.

Ну а дальше все просто, шьем флаштулом подходящую прошивку, все стандартно и привычно многим и получаем планшет рабочий но без кнопок. Как узнать что он начал делать хоть что то? Втыкаем зарядное, и видим уже какие то шевеления после прошивки.

За дальнейший колхоз мне стыдно, но по другому я не осилил. Нашел у себя подходящие по высоте кнопки от пары телефонов и наколхозил их проводами. Кнопки правильные не купить за вменяемую цену у нас, потому так, бюджет ограничен. Когда будут стоять толкатели и планшет закроется все будет нормально выглядеть.

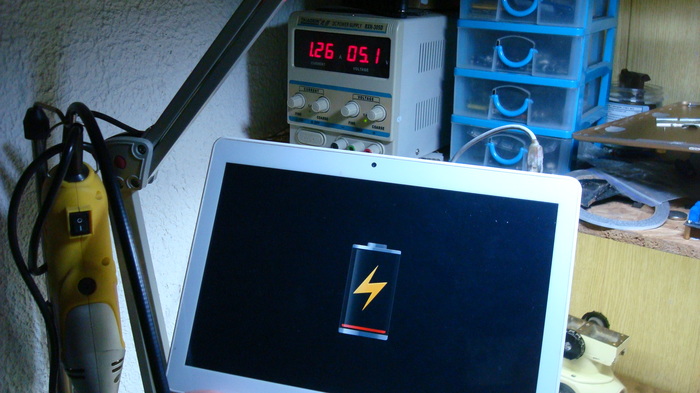

Ну и проверяем, все ли работает, на кнопку включения реагирует
