Инструмент для «гаража». Часть 2. Трещотки, воротки, динамики, головки, спец мелочь.

Ну да ладно, если есть желание понять, то и в таком беспорядке понять можно.

Продолжим начатое.
Сложно представить сейчас какой-то набор или ремонт без трещоток.
Многие делают большие глаза, когда узнают, что мой рабочий квадрат это 3/8″.
Да, да!
Не люблю я 1/2″…
3/8″ компактный, удобный и его хватает…если включать мозги и не использовать трещотку для срыва крепежа.
Трещоток у меня две

…самая любимая и старая это 3/8″ Jonnesway 72 зуба.
Из всех трещоток что я использовал, Jonnesway лучшая. Тому же Force до Джоника в сегменте трещоток, как до луны пешком.
В этом году я впервые вскрыл трещотку, для ревизии…все вымыл, заложил смазку в механизм.
Внутри состояние нового инструмента.
Вторая трещотка на 1/4″ Force, так же на 72 зуба, с шарнирной головой.
Брал именно шарнир, так как добавляет удобства и по сути, может заменить отвертку.
Если оценивать именно эту трещотку, мне не очень нравится механизм переключения храпа…в работе сильно выступающие и островатые грани мешают и натирают ладонь и палец.

Сверху вниз…
Г-образный вороток, квадрат 3/4″…Jonnesway…когда-то покупал как балонник…в общем долгое время именно такую роль и выполнял…а сейчас, это инструмент, если нужно надеть трубу в 2 метра.
Г-образный вороток 3/8″…это отечественный, Кобрин вроде…Редко используется уже. Но качество хорошее.
Шарнирный вороток 1/2″ Toptul. Хорошая, удобная вещица, приличного размера.
Шарнирный вороток 3/8″ Force…пользуюсь давно и часто.

Сразу скажу, что изначально были KingTony…велся в свое время на «пожизненную» гарантию…
Мир их праху…гавно.
Замерены на Force.
Большой, средний, малый на 3/8″ и ударный на 1/2″.

Пока два…в мечтах добавить третий…хотя пока необходимости вроде и нет.
Оба Toptul…
3/8″ с 6 до 30 Nm и 1/2″ с 20 до 200 Nm.
Хорошие динамики…удобные очень.
Но у большого есть конструктивный косяк…шкала точной подстройки момента нанесена просто краской, и она стирается со временем вращением ручки…
Думаю, если бы динамики использовал каждый день, уже пришлось бы озадачится каким-то самодельным маркированием.

Да…это подарок человечеству инженерного гения.
Как же он облегчает жизнь.
Выбирал долго…не хотелось слишком много платить конечно…деньги же не падают с неба.
Мне повезло, была возможность взять на тест и выбрать…выбирал между Force, M7, Ombra, Wurth (попробовать не удалось, был как раз на акции, по неплохой цене, по этому реально задумывался о приобретении) и Jonnesway.
Ну как видно по фото, остановился на Jonnesway…
Всем кто выбирает свой первый гайковерт, и не имеет возможности «заюзать» перед покупкой, не ведитесь на ошеломляющие цифры крутящего момента, которые указаны в паспорте или на инструменте…
Почти весь дешевый пневмоинструмент, в лучшем случае даст половину от заявленного.
Что касается моего Джоника…заявлено 920 Nm в пике…1/2″.
Пока справлялся со всем…рабочее давление 6.2 Бар.
Что можно записать в плюс этому гайковерту…он джентльмен )) и очень мало ест…паспортный расход 200 литров. По факту, ресивер 50 литров…давление в нем около 8 Атм…не включая компрессор, гайковерт способен открутить 20 колесных болтов затянутых моментом 150 Nm.
Если у вас слабый компрессор, с малым ресивером, первое на что вы должны смотреть, это на расход воздуха инструментом…а второе, обязательно шланги большого сечения!

Жуткая китайщина…у меня лет 18 или 20 наверное…положа руку на сердце, хлам…но учитывая что размеры маленькие, до сих пор не выкину.
Размеры 4-5-6-6.5-7-8-9-10-12
3/8″ длинные.

Force…в размере 8-10-12-13-14-16-17-19 и свечная на 16.
3/8″ короткие.

Большая часть отечественные, часть Force (по причине кражи, потери и пополнения размерности).
Размеры 7-8-9-10-11-12-13-14-15-16(Force)-17-18(Force)-19-20(Force)-21(Force)-22.

Ударные головки 1/2″

Force в размере 10-12-13-14-16-17-19-21-22-24-36.
Надо докупить будет еще 15 и 18…все руки не доходят.

Ну и так еще головок…часто идут как оправки под пресс )

Головка 12-ти гранная, на 19…Jonneway, квадрат 3/4″
Головка на 1/2″ Force в размере 27-30-32.

Все Force.
C 3/4″ на 1/2″, с 1/2″ на 3/8″ и с 3/8″ на 1/2″.

Все Force, под квадраты 1/2″, 3/8″, 1/4″.

Все Force.
Ударный под 1/2″ и два обычных, под 1/2″ и 3/8″.

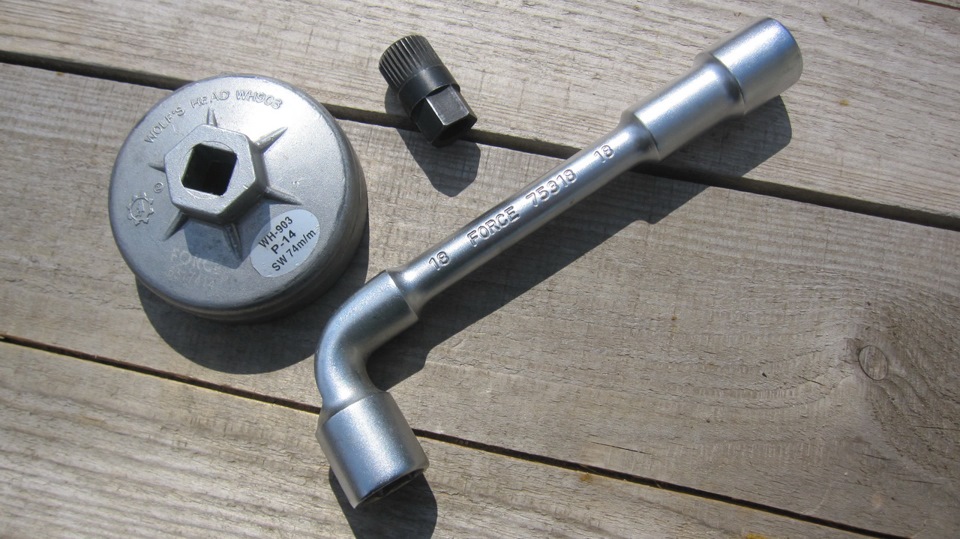

Чашка Force 74…под топливный-масленый.
Спец голова под обгонки генераторов Force.
Г образный ключ на 18, Force…полезная штукенция для амортизаторов.

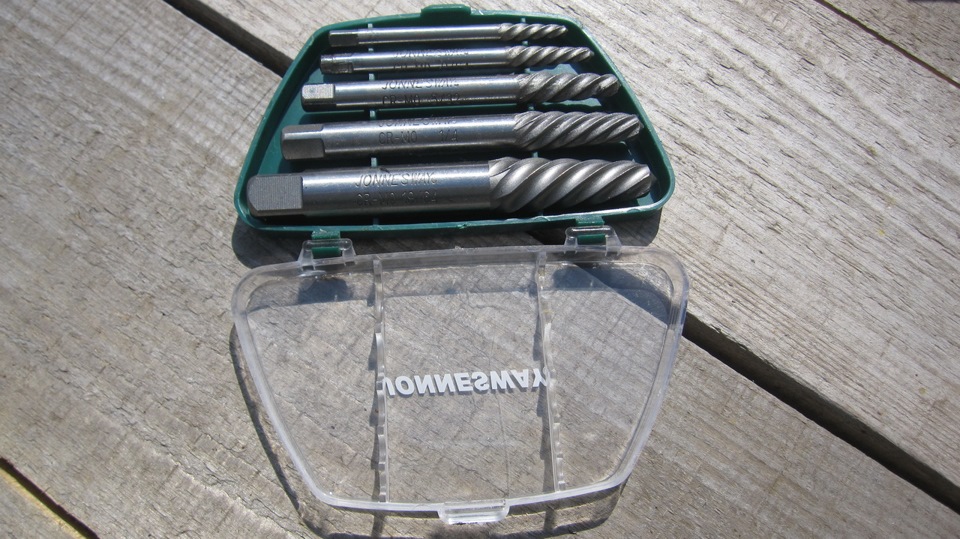

Jonnesway.
Вообще штука абсолютно бесполезная…ровно до момента, пока не обломался болт, свечка, шпилька…
Конечно, наличии вывертышей не гарантия успешного спасения…но таки ШАНС!

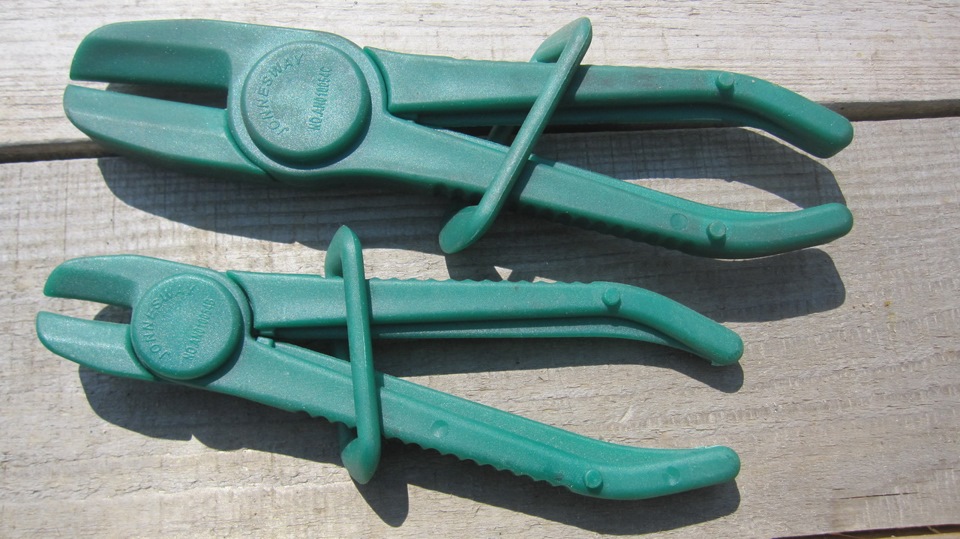

Jonnesway…пережимать шланги, удобная вещь…лучше чем «ломать» шланги и заматывать проволокой.

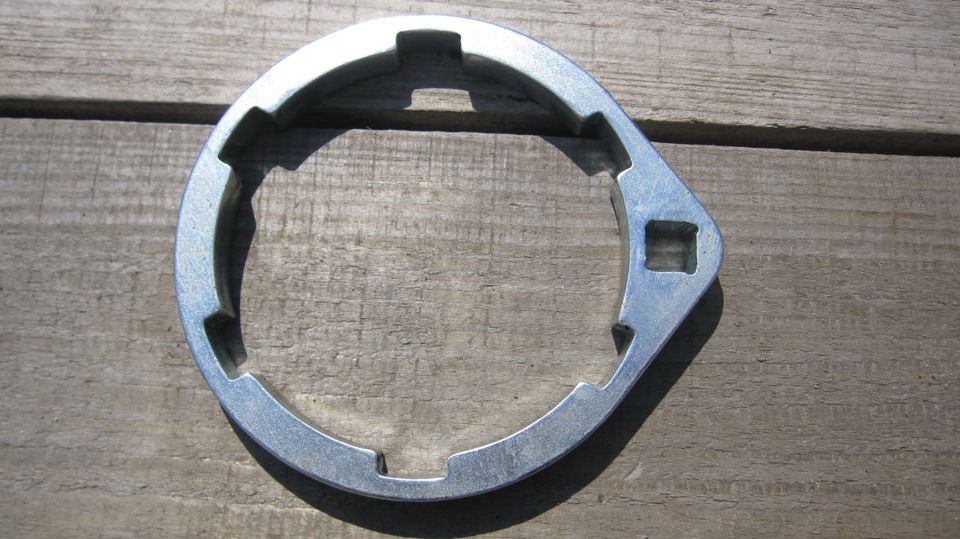

Съемник топливного дизельного фильтра VOLVO.

HCB.
После «утери» самодельного, пришлось купить заводской.
Пользуюсь редко…но обладателям пластиковых говнофильтров вольво, иметь пожалуй стоит.

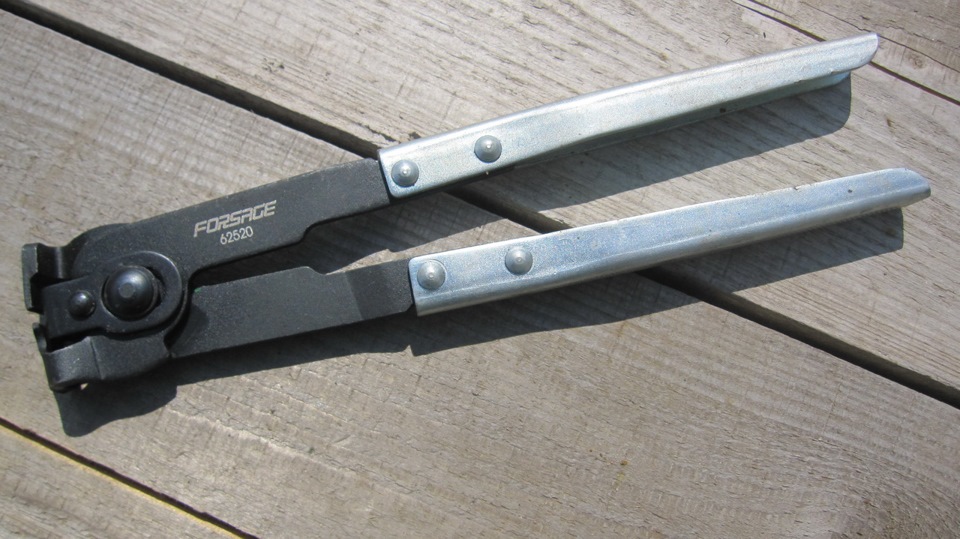

Клещи для обжима хомутов.

Forsage.
Можно и без них жить…Много лет зажимал обычными клещами, но в общем, качество обжима спец клещами выше, а стоимость не высока подобного инструмента.
А учитывая что клещи достались в подарок от фирмы, где тарю инструмент, то…дареному коню под хвост не смотрят…

Источник

Все о торцевых головках: типы, профили, размеры головок в дюймах и мм

Инструменты

Самые распространенные у нас ключи — открытые или, как их еще называют, рожковые. Но не всякий болт или гайку такими отвернешь — к некоторым ведь не подберешься! А бывает, чуть сильней нажмешь — и ключ слизывает грани или сам ломается. Либо уже раскрыл зев… и на большее не годен! Ключи-головки во многих ситуациях гораздо надежней и удобней, потому их наборы так популярны. Различаются они, в зависимости от назначения, размерами не только рабочих шестигранников, но и присоединительного квадрата — со стороной, равной ¼ дюйма, ⅜ дюйма, ½ дюйма и так далее. Но какой купить?

Диапазон шестигранников, с которыми можно работать четвертьдюймовым набором, — от 3,2 до 14 мм. Следующим, в ⅜ дюйма, — от 6 до 22 мм, а для полудюймового, самого, кстати, популярного, ходового у автомобилистов, — от 8 до 32 мм. Такое перекрытие размеров полезно. Например, систему ⅜ дюйма в значительной мере могут заменить «соседи». Еще крупней головки под квадрат ¾ дюйма — с шестигранниками от 19 до 60 мм, а также «Торкс» — от Т60 до Т100. А следующий в этой иерархии — набор под дюймовый квадрат. Если вы не механик паровозного депо, вряд ли стоит его покупать.

О воротках и рукоятках полезно знать следующее. Те, что под ⅜ дюйма, почти вдвое длинней, чем для «четвертушки», но иметь дело с мелким крепежом неудобно — не развернешься. В то же время при работе с гайками и болтами от 17 мм и выше вороток под ⅜ дюйма часто оказывается коротковат — лучше взять подлинней, от полудюймового комплекта. Итак, покупаем наиболее удобный для нас набор головок — под квадрат ½ дюйма. Помимо самих головок в него, как правило, включены трещотка, кардан, пара удлинителей, вороток.

Так же, как в наборах на ¼ и ⅜ дюйма, в полудюймовых встречаются головки под шлиц, крест и так называемый позидрайв — крест с дополнительными выступами в центре, как на строительных саморезах. Но чаще их нет — с квадратом ½ дюйма этими головками работать просто неудобно, к тому же можно повредить винты. Продаются «китайцы» — весьма, заметим, приличного качества, по 2500–3500 рублей. Именитые «европейцы» в пять-шесть раз дороже. Гарантия на инструмент, как правило, бессрочная, — конечно, при условии, что владелец пользовался им правильно. Если на нем нет грубых механических повреждений, сломанный предмет заменят бесплатно. С другой стороны, цена одной головки около 100 рублей. Зачастую нет смысла спорить с продавцом, проще купить новую.

Наиболее распространен крепеж с шестигранной головкой.

Для какого типа соединений предназначается инструмент?

Резьбовые соединения получили широкое применение как в автообслуживании, так и во всех остальных областях, касающихся ремонта оборудования. Такая популярность данного типа соединения объясняется тем, что для него характерны простота монтажа и демонтажа. При необходимости мастер так же легко и быстро производит разборку. Соединить между собой две детали можно, используя сварочный аппарат. Данный процесс займет минуту. Но разобрать это соединение быстро не получится. Процедура сварки заменяется, если имеются болты и гайки. Такой инструмент, как вороток, специально разработан для того, чтобы ускорить и существенно облегчить мастеру процесс затягивания соединения.

1–1_no_copyright

А ключи-головки есть и «двенадцатигранные». Почему их так называют — такая же русская загадка, как «шины пятнадцатого радиуса». Ведь и углов, и граней у ключа ровно по двадцать четыре! Если гайка или болт шестигранные, то существенных преимуществ одного профиля перед другим нет. Первый вроде надежней, зато второй удобней в работе. Но на некоторых авто встречаются болты (например, в креплении маховика) именно с 24-гранной головкой. Их шестигранным ключом не возьмешь! При покупке набора выбирайте наиболее полный, пусть даже с непопулярными головками на 16, 18, 21, 23 мм — завтра они могут пригодиться. В дополнение к головкам стандартной высоты (37–38 мм) есть и удлиненные (70–80 мм), с диапазоном от 12 до 36 мм. По нашему опыту, чаще идут в дело головки на 12, 13, 14, 17, 19, 22, 24 мм.

Из-за плотной компоновки узлов и агрегатов появились болты с внутренним шестигранником.

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

2–1_no_copyright

Для них стандарт ½ дюйма охватывает размеры от 3 до 19 мм. Лучше сразу купить набор. В комплекте обычно головки на 4, 5, 6, 8, 10, 12 мм. Встречаются и на 7 мм — для болтов тормозных механизмов некоторых иномарок, и на 13 мм — для слива масла. Помимо шестигранников высотой 58–60 мм есть удлиненные до 100–140 мм. Иногда нужны именно такие.

Крепеж с головкой TORX часто встречается на иномарках, но и отечественному автопрому уже не чужд.

Назначение инструмента

Вороток представляет собой инструмент, облегчающий манипуляции с головками торцевого типа. Он выглядит как рукоятка из прочного металла с зафиксированной оснасткой.

Размеры воротков, так же как и формы, могут быть самыми разнообразными. Благодаря этому, диапазон проводимых с помощью такого инструмента операций очень широкий. Применять его можно не только при обслуживании транспортных средств, но и в строительстве.

При решении задач строительного характера вороток выполняет функции ручного инструмента, обеспечивающего вращательное перемещение приспособлений с фиксирующим или режущим действием, например метчиков, буравов и т.д.

Воротки могут быть внешними и внутренними. Принимая решение о покупке, следует изначально понимать сферу и специфику будущего применения, поскольку даже при обслуживании авто крепления могут разниться.

В некоторых случаях требуется дополнительное задействование удлинителя, который облегчает манипулирование крестообразной рукояткой в труднодоступных местах. Целесообразно в своем наборе инструментов иметь целый набор воротков.

3–1_no_copyright

Ключи TORX под квадрат ½ дюйма начинаются с размера Т20, наибольший — Т70. Маркировка внутреннего профиля болта — через пять единиц, за исключением Т27. Существуют и аналогичные болты, но со штифтом в центре, только ассортимент небогат: от Т20 до Т40. Если у вас уже есть головки TORX под квадрат ¼ дюйма, дублировать их не нужно. Высота головок 58–60 мм и 120–140 мм.

А это ключ под наружный TORX.

Зная диаметр резьбы: как подобрать ключ?

Чтобы понять, как определить размер гаечного ключа по гайке, оцените строение крепежного элемента. При подборе инструмента для работы стоит учитывать расположение граней, длину между ними. Проще всего воспользоваться обычной линейкой. Но существует еще один способ – уточнить технические характеристики деталей.

Стоит оценить данные таблицы и больше не придется думать, как определить размер резьбы болта. Существуют и другие установленные параметры ISO, указанные в скобках.

Наличие стандартных параметров упрощает работу с инструментами и крепежами. При правильном выборе инструмента для работы с болтами зазор между ними не превышает показатель в 0.3 мм.

Как правильно выбрать подходящий набор ключей-головок и принадлежностей к ним?

Лучшие производители ключей трещоток

Ведущие производители используют при выпуске трещоточных ключей высококачественные сорта металла и его сплавы. Именно они помогают без проблем открутить прикипевший болт или гайку, находящуюся в труднодоступном месте, тем самым облегчают работу автомеханика.

В нашем рейтинге представлены изделия компаний, выпускающих наиболее качественную продукцию.

GROSS

Описание. Инструмент для откручивания болтов и гаек немецкой компании выпускается на предприятии в КНР. Это обуславливает доступную цену трещоток. Строгий контроль за производством на заводе позволяет компании производить ключи высокого качества.

Материалом для изготовления инструмента служит прочный хромованадиевый сплав. Производители выпускают трещотки с различным размером посадочного квадрата. Например, ключ ½ дюйма имеет 72 зуба, малую длину 335 мм и небольшой вес 542 г.

Изделие покрыто защитным полипропиленовым материалом, что обеспечивает длительный рабочий ресурс использования ключа.

Как отмечают специалисты по ремонту, инструменты фирмы из Германии можно использовать в течение пяти и более лет.

В целом потребители доверяют продукции этой немецкой фирмы, рекомендуют её к покупке.

JONNESWAY

Описание. Высокое качество и доступная цена – отличительные черты инструмента тайваньской компании. Трещотки изготавливаются из прочного сплава хрома с ванадием.

В модельном ряду JONNESWAY есть ключи различных размеров. Повышенным спросом у мастеров ремонта пользуются изделия на четверть- и половину дюйма.

Минимальные размеры обеспечивают доступ к крепёжным элементам, находящимся в укромных местах автомобиля. Небольшой вес делает удобным ремонт машины. Ключи выдерживают серьёзные нагрузки при отворачивании болтов, гаек.

Срок службы. Тайваньские производители насколько уверены в качестве своей продукции, что предоставляют гарантию на весь срок эксплуатации изделия.

Пользователей устраивает продукция фирмы, учитывая их доступную стоимость и хорошее качество.

FORCE

Описание. Механизм состоит из трёх силовых деталей, двух опорных пружин и переключателя. Рукоятка ключа выполнена из тактильно приятного на ощупь материала, удобно лежит в руке. Он поглощает вмятины, образующиеся при нажатии на ручку, нивелирует мелкие царапины.

Покрытие не боится влаги, устойчиво к ультрафиолету солнечных лучей, механической деформации. Компания производит данные ключи различных размеров: ½, ¾, 3/8 дюйма, а также другие варианты.

Количество зубьев также может варьироваться.

Срок службы. Продукция этой тайваньской компании выделяется среди аналогов долгим рабочим ресурсом: 4-5 лет интенсивного использования.

FACOM

Описание. Ключи компании из Франции при помощи вращающейся ручки позволяют в считанные мгновения обеспечить качественную фиксацию крепёжного элемента в головке инструмента.

Такой способ позволяет надёжно захватить гайку или болт, находясь в стеснённых для работы условиях. Компания выпускает инструмент размером ½, ¼, ¾, 3/8 дюймов.

Вся продукция Facom соответствует международным стандартам, что подтверждается сертификатами ISO 2725-1, ANSI B 107-1, DIN 3124.

Особая технология производства инструмента обеспечивает удержание гайки или болта за счёт всей длины поверхности, а не углов.

Товар отлично защищён от подделок: на корпусе головки размещена информация о стране, в которой произведена продукция, фирме, обозначен её логотип.

Срок службы. Автолюбители, пользующиеся этими трещотками, отмечают, что инструмент работает больше пяти лет без повреждений.

Описание. Трещотка отечественного производителя, выпускается на заводе в Тайване. Отличается хорошим качеством выполнения работ по откручиванию в неудобных местах автомобиля.

Рукоятка выполнена из антискользящего материала, что обеспечивает надёжный захват рукой мастера. Компания выпускает различные виды ключей-трещоток. Особой популярностью пользуются пневматические устройства.

Сатинированная поверхность изделий делает привлекательным внешний вид ключей, создавая им атласный вид.

Срок службы. Пользователи отмечают надёжность механизмов, их способность работать в течение длительного срока: 4-6 лет.

Ombra

Описание. Продукция китайской компании выделяется среди аналогов блестящим хромированным покрытием. Другой особенностью трещоток этой фирмы является отсутствие мягкой рукоятки, место хвата также выполнено из металла.

Подобная конструкция инструмента позволяет сохранить его в чистоте даже после грязных работ. Улучшает хват, и соответственно, качество выполняемых работ углубление на ручке.

Срок службы. По словам пользователей, инструмент китайской компании может прослужить 3-5 лет при самой интенсивной эксплуатации.

LICOTA

Описание. Трещотки американской фирмы радуют потребителей приятным внешним видом, разнообразием видов, возможностями работать с крепёжными деталями в ограниченных по пространству зонах.

Изделия выпускаются с телескопическими рукоятками, компактных размеров. Качество товара подтверждают сертификаты соответствия международных стандартов разных стран.

Срок службы. Как отмечают автолюбители, занимающиеся ремонтом машин, данные ключи могут выдержать большую нагрузку в течение 4-6 лет.

Описание. Тайваньские производители лидируют в сегменте по выпуску ключей-трещоток. Компания JTC также представляет данный регион.

Потребителей привлекает большой выбор данного инструмента: в ассортименте можно найти трещотки с телескопической ручкой, позволяющие производить демонтаж креплений в неудобных местах, различного типа головками.

Небольшая масса инструмента позволяет с удобством работать с ним в течение длительного времени. Материалом для производства ключей служит прочный хромованадиевый сплав.

ДЕЛО ТЕХНИКИ

Описание. Ассортимент российской компании покоряет покупателей разнообразием ключей-трещоток различного размера: от 10х12 до 30х32 мм. Продукция производится методом холодной штамповки с последующей термической обработкой хромованадиевого сплава.

Рифленая поверхность двухкомпонентной рукоятки позволяет мастеру уверенно держать инструмент в руках в любую погоду в различных условиях ремонта.

Срок службы. Пользователи отмечают большой рабочий ресурс ключей отечественного производителя: 4-5 лет работы они выдерживают на отлично

Плюсы ДЕЛО ТЕХНИКИ

Минусы ДЕЛО ТЕХНИКИ
