Оптические коммутационные устройства

Когда ВОК наружной прокладки (линейный ВОК) заходит внутрь здания, его, как правило, не подключают непосредственно к приемо-передающему оборудованию (оптическим трансиверам). Такое решение было бы ненадежным и негибким. Обычно предварительно выполняется терминирование волокон линейного ВОК.

Терминирование ВОК

Терминированием называется оконцевание волокон ВОК оптическими коннекторами и последующее подключение оконцованных волокон к переходным розеткам, закрепленным на оптической распределительной панели/коробке, для обеспечения дальнейшей связи с сетевым оборудованием через оптические соединительные шнуры.

Различают три способа терминирования ВОК: непосредственное терминирование; терминирование через сварку с заранее подготовленными, оконцованными с одной стороны волокнами (pig-tail-ами); терминирование через сварку с волокнами станционного ВОК.
Непосредственное терминирование подразумевает оконцевание волокон линейного ВОК коннекторами, которые затем подключаются к переходным розеткам, установленным на специальной оптической панели, рис. 3.21 а. Такое непосредственное оконцевание удобней производить в лабораторных или заводских условиях.

Терминирование через сварку с волокнами станционного ВОК выполняется на оптических узлах с большой концентрацией волокон. В таких случаях под размещение сплайс пластин может быть выделено отдельное устройство (сплайс-панель, или сплайс-шкаф). Волокна линейного ВОК сваривают с волокнами притерминированного оптического кабеля для внутренней прокладки (станционного ВОК), рис. 3.21 в. Длина станционного ВОК может варьироваться от нескольких метров до нескольких километров. Одно из главных требований, которое предъявляется к станционному ВОК, — это отсутствие галогеносодержащих соединений в составе оболочки кабеля.

Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

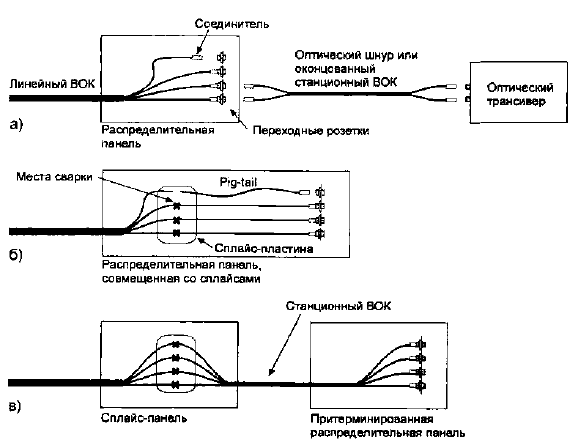

Рис. 3.21. Способы терминирования волокон:
а) непосредственное термини­рование; б) терминирование через сварку с pig-tail-ами; в) терминирование через сварку с волокнами станционного ВОК

При сварке волокон не требуется на месте монтажа столь большого набора инструментов и материалов, как при оконцевании. Кроме того, процесс сварки отнимает значительно меньше времени. Поэтому терминирование волокон через сварку получило значительно большее распространение, чем непосредственное терминирование.

После выполнения терминирования линейного ВОК производят подключение сетевого оборудования. Для этого могут использоваться одноволоконные (одиночные), двухволоконные (двойные) оптические шнуры или оконцованные с обоих сторон многоволоконные станционные ВОК.

Оптический узел

В здание может заходить несколько линейных ВОК. В этом случае, наряду с задачей подключения приемо-передающего оборудования, может стоять задача внутренней коммутации (кросс-коммутации) волокон линейных ВОК.

Оптический узел является тем центром, где осуществляются разнообразные сопряжения волокон внешних и внутренних ВОК. Основные требования, которые предъявляются к оптическому узлу, — это его надежность и гибкость. По масштабу выполняемых функций оптические узлы можно разделить на: оптические распределительные устройства; оптические кроссовые устройства.

Источник

Что такое кабельная сборка

Кабельная сборка – готовое изделие, которое представляет собой отрезок кабеля, на обоих концах имеющий коннекторы для подсоединения либо к аппаратуре, либо к другому отрезку такого же кабеля.

Важную роль играет термоусадка, защищающая места стыков кабеля и коннекторов. В зависимости от условий, в которых планируется использовать кабель, выбирается подходящий метод изоляции.

При этом кабельная сборка может иметь любую длину – от нескольких десятков сантиметров до десятков метров.

Что такое сборка кабельная по своей функции? Чаще всего она используется для проводной передачи сигнала в тех случаях, когда крайне важна точность и сохранение качества сигнала. В первую очередь это касается передачи видео- и аудиорядов.

Традиционные сферы применения кабельных сборок – это:

В основном кабельные сборки востребованы для передачи высоких и сверхвысоких сигналов. Главная задача здесь – обеспечить передачу сигнала без потерь.

Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

Какие кабели и разъемы используют в сборках

Одним из существенных параметров кабеля является его жёсткость.

В зависимости от этого кабели делятся на:

Первый тип предполагает многожильные провода, остальные – одножильные. Кроме того, с повышением жёсткости кабеля меняется и его внешняя оболочка (оплётка – гофрированный кабель – сплошная металлическая или пластиковая трубка).

Отдельно выделяются оптоволоконные кабели, которые являются многоволоконными и способны передавать сразу несколько сигналов, независимых друг от друга. Можно быть уверенным, что такая сборка кабельная обеспечит передачу изображения и звука самого высокого качества.

Отдельным вопросом является степень изоляции и защищённости кабеля. Если для использования внутри помещения специальная изоляция не требуется, то при протягивании сетей в полевых условиях требуется позаботиться о защите кабеля от перепадов температур, влаги и ударов. Для этого применяются специальные типы коммуникаций:

Наша компания готова предложить вам любой тип кабеля с нужным уровнем изоляции – в зависимости от того, что именно вам требуется.

Что касается разъёмов, они могут быть очень разными, в зависимости от того, какое именно оборудование планируется соединять.

Помимо стандартных типов разъёмов simplex и duplex, могут применяться специальные многоконтактные разъёмы.

Покупая у нас кабельные сборки, вы получаете не только проверенные линии коммуникаций, но также бесплатную профессиональную консультацию и помощь с подбором.

Необходимые испытания и проверки для кабельной сборки

Что такое сборка кабельная, изготовленная на заводе? Заводское изготовление всегда означает целый комплекс обязательных проверок её качества и соответствия требуемым параметрам.

Кабельную сборку можно изготовить и самостоятельно, но в этом случае значительно возрастает риск неточной передачи сигнала, помех или даже разрывов кабеля.

Намного более удачным решением будет покупка кабельной сборки у нас, так как перед продажей мы тщательно проверяем каждую сборку на следующие параметры:

Чтобы проверить последние пять из перечисленных параметров, которые непосредственно влияют на качество сигналов, потребуется специальное дорогостоящее оборудование. Покупая кабельную сборку у нас, вы получаете уже проверенную коммуникационную линию без чрезмерных затрат.

Что даёт терминирование оптического кабеля

Терминированием оптического кабеля называется процесс заводской подготовки данного кабеля для быстрого решения с его помощью конкретной задачи. Терминированный кабель заранее имеет заданную длину и необходимое количество разъёмов под соответствующую аппаратуру.

При монтаже такого кабеля в полевых условиях не придётся заниматься стыковкой разных отрезков кабеля друг к другу и проводить изоляцию – всё это уже сделано на заводе, а качество многократно проверено.

Что такое сборка кабельная оптическая? Она предполагает, что терминированный кабель уложен в бухту и закреплён на специальном барабане. Фактически, это полуготовая линия, которую не нужно монтировать в полном смысле этого слова, а достаточно просто развернуть на местности – протянуть или уложить в траншею.

Использование терминированного кабеля и оптической кабельной сборки позволяет на 75% снизить необходимое время для прокладки оптоволоконной линии, исключить необходимость использования квалифицированных специалистов и сложного оборудования – а значит, и удешевить процесс.

В том случае, когда нужно одновременно передавать несколько независимых друг от друга сигналов разного типа и на разное оборудование, применяются комбинированные кабельные сборки. Это означает, что в одной сборке собрано сразу несколько кабелей с соответствующими разъёмами, однако они уложены таким образом, что от входа до выхода их можно монтировать как единый кабель, и лишь в начале и в конце линии подключить к соответствующим устройствам. Опыт показывает, что такая сборка кабельная тоже значительно ускоряет, удешевляет и облегчает процесс монтажа любых линий.

Посмотрите наш каталог, в котором представлены все самые современные варианты кабельных сборок.

Наш магазин работает с индивидуальными заказами, потому что только такой подход помогает обеспечить высочайшее качество передаваемого сигнала и сократить время монтажа.

Наша консультация по любым вопросам и помощь с подбором кабельной сборки конкретно для вашей ситуации – бесплатны. Звоните.

Источник

Терминирование кабеля что это

Оптические кабели для центров обработки данных

Кэрол Эверетт Оливер, Бени Блелл

Оптический кабель с волокнами в пустотелых трубках имеет ряд важных преимуществ для ЦОДов по сравнению с другими типами оптического кабеля, включая ленточный.

Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что этоЦ ентр обработки данных (ЦОД) является “сердцем” бизнес-процессов многих успешных современных предприятий. По-хорошему он должен работать со 100%-ной эффективностью. Будучи “заводским цехом” информационного века, ЦОД может содержать системы хранения данных одного предприятия или хостируемые Web-сайты и серверы многих компаний.

При реализации того или иного ЦОДа независимо от его масштаба и в целях его надежности и долговечности наибольшее внимание должно уделяться детальному планированию и конструированию всех элементов. Стандарт TIA-942 на телекоммуникационную инфраструктуру ЦОДов (Telecommunications Infrastructure Standard for Data Centers) определяет девять основных элементов ЦОДа, семь из которых являются техническими помещениями и пространствами:

• помещение для ввода кабелей,

• главный распределительный пункт,

• распределительный пункт горизонтальной подсистемы,

• распределительный пункт зоны,

• распределительный пункт оборудования, — а два оставшихся — это магистральная и горизонтальная кабельные подсистемы, связывающие между собой вышеназванные объекты. Магистральная кабельная подсистема обеспечивает соединения между помещением для ввода кабелей наружных сервисов, компьютерным залом, телекоммуникационной комнатой и главным распределительным пунктом. Кроме того, она соединяет коммутаторы главного распределительного пункта с коммутаторами ЛВС распределительного пункта горизонтальной подсистемы.

Кабельная инфраструктура должна поддерживать как существующие, так и будущие приложения ЦОДа. Предпочтительной средой передачи данных для магистрали ЦОДа является волоконно-оптический кабель — благодаря высокой пропускной способности и масштабируемости каналов связи, полной невосприимчивости его к электромагнитным и радиочастотным помехам, отсутствию присущих медным кабелям на витых парах перекрестных помех, относительно небольшому внешнему диаметру и простоте инсталляции, особенно при использовании претерминированных модульных магистральных кабелей. Кроме того, пленумные кабели, которые обычно используются в ЦОДах, обеспечивают максимальный уровень противопожарной и противодымной защиты.

Выбор типа оптоволоконного кабеля определяется конкретным приложением и спецификой инсталляции. К основным типам конструкции кабеля относятся ленточная, с укладкой волокон в пустотелой трубке (loose-tube) и с плотным буфером (tight buffer). Там, где благодаря своей высокоплотной конфигурации доминировал до сих пор ленточный кабель, сетевые проектировщики сегодня пытаются использовать другие конструкции кабеля, соответствующие уникальным и жестким требованиям ЦОДов и отраслевых стандартов. К дополнительным факторам, определяющим выбор подходящего оптоволоконного кабеля, относятся необходимость более высокой механической прочности, обеспечения эффективного охлаждения и высокой пожаростойкости, а также возможности, упрощающие реконфигурирование кабельной системы при перемещениях, добавлениях и изменениях сетевого оборудования.

В кабельном “мире” все начинается и заканчивается разъемами. Инсталляторы соглашаются с тем, что сегодня в ЦОДах пользуются большой популярностью модульные групповые претерминированные разъемы типа MPO/MTP — благодаря простоте их инсталляции и надежной конструкции. Такие разъемы обеспечивают одновременное подключение 12 волокон.

Наиболее распространенной точкой отказа кабельной системы является контакт между рабочими поверхностями оптических соединителей. Эту проблему позволяет решить такая надежная комбинация кабеля и коннектора, как претерминированная кабельная сборка. С целью ускорения и обеспечения надежности инсталляции кабель предварительно терминируется и тестируется в заводских условиях. Как было установлено, претерминированные групповые магистральные кабельные сборки заданной длины с разъемами MTP/MPO позволяют существенно снизить время инсталляции и повысить ее надежность. Претерминированные отрезки кабеля поставляются на место инсталляции в защитной упаковке с приспособлением для их протягивания.

Разъем MPO первоначально был разработан применительно к ленточному многоволоконному кабелю, поскольку оптические волокна кабеля должны располагаться в линию с плоским корпусом разъема. Однако современные технологии терминирования настолько усовершенствовались, что необходимость использовать с разъемами MPO лишь плоские ленточные кабели полностью отпала. Популярной альтернативой ленточному кабелю является сегодня кабель с укладкой волокон в полых трубках. На выходе такого кабеля оптические волокна можно располагать, как и у ленточного кабеля, в одну линию (ribbonized optical fibers), что позволяет изготовлять кабельные сборки с улучшенной функциональностью.

Ленточный кабель получил свое название от своей плоской, лентообразной структуры, оптические волокна в которой размещаются вплотную друг к другу. Двенадцать волокон “держатся” в ряду с помощью затвердевающей под воздействием ультрафиолета матрицы из акрилатовой смолы. Учитывая то, что волокна приходится сначала объединять по 12 в одном ряду, а затем (при числе волокон более 12) накладывать ряды (ленты) слоями друг на друга, процесс создания ленты и кабеля в целом оказывается довольно дорогим. В зависимости от типа волокон и общего их числа кабельная конструкция с полыми трубками позволяет до 40% снизить стоимость кабеля.

Более того, плоская конструкция ленточного кабеля может затруднять его использование, поскольку, по словам некоторых инсталляторов, многоленточные кабели становятся слишком жесткими. Многослойная матричная структура такого кабеля обуславливает наличие у него предпочтительного направления изгиба. Будучи изогнутыми или потянутыми в противоположном направлении, волокна могут повредиться. По этой причине изготовители кабелей работают над созданием альтернативных соединительных методов, для которых не нужно будет использовать кабели ленточного типа.

Как уже говорилось, альтернативой ленточному кабелю является кабель, в котором волокна свободно располагаются в полых буферных трубках, покрытых сверху защитной оболочкой. Свободно уложенные (а не объединенные в ленточную матрицу) волокна не имеют какого-либо предпочтительного направления изгиба и их можно гнуть в любом направлении с меньшим риском повреждения.

Во время заводского процесса терминирования волокна кабеля с полым буфером сначала укладывают в линию (ribbonized), а затем устанавливают коннектор типа MPO. Еще одно преимущество магистральных кабелей с волокнами в полых трубках становится очевидным тогда, когда возникает потребность в переходе от разъема MPO к разъему LC. В таком кабеле волокна изначально свободны и готовы к установке разъемов LC, ленточный же кабель перед терминированием необходимо специально расщеплять на отдельные волокна (de-ribbonizing). Неаккуратное разделение ленточной матрицы из 12 волокон увеличивает вероятность их повреждения.

Как оказалось, кабели с волокнами в пустотелых трубках гораздо легче изгибать при прокладке в характерных для ЦОДов плотно заполненных и извилистых кабельных трассах. Например, может оказаться весьма затруднительным изогнуть 48-волоконный ленточный кабель для его спуска из подвесного проволочного лотка к монтажной стойке или шкафу: типичный минимальный радиус изгиба такого кабеля обычно составляет около 20 см. Более компактная конструкция с волокнами в пустотелых трубках имеет меньший допустимый радиус изгиба (около 17,5 см) и позволяет больше изгибать кабель, не опасаясь за его целостность, что делает его более удобным для инсталляторов.

Размер и жесткость

Ленточные кабели были разработаны для высокоплотных инсталляций, однако при одинаковом числе волокон их наружный размер больше диаметра кабеля с пустотелыми трубками. В кабеле с пустотелыми трубками можно разместить до 18 модулей с 12 волокнами каждый (всего 216 волокон) под общей внешней защитной оболочкой. Кабель с пустотелыми трубками имеет более чем в два раза меньшую массу и примерно на 25% меньший, чем ленточный кабель, наружный размер.

Оптические кабели меньшего диаметра предотвращают чрезмерное заполнение кабельных трасс и монтажных шкафов кабелями и вместе с тем оставляют больше свободного места для воздушных потоков, тем самым повышая эффективность охлаждения. Более толстые кабели затрудняют передвижение воздушных масс систем охлаждения и могут привести к заметному снижению уровня пожаростойкости ЦОДов.

Ленточный кабель специально разработан для прокладки в контролируемых пространствах внутри помещений. При прокладке кабеля в пространстве под фальшполом имеется вероятность его повреждения и последующего ухудшения характеристик передачи сигнала. Принятый ассоциацией ICEA (Insulated Cable Engineers Association; www.icea.net) стандарт на телекоммуникационные распределительные кабели, используемые внутри зданий (Standard for Optical Fiber Premises Distribution Cable), определяет предельно допустимое растяжение и сжатие таких кабелей. Один из способов повысить прочность кабеля при сжатии — армировать его броней. Последняя обычно представляет собой спирально наматываемую под внешней оболочкой кабеля алюминиевую ленту. По сравнению с неармированными кабелями армированные тяжелее, толще и, естественно, дороже.

Универсальный кабель (indoor/outdoor) сочетает в себе механическую прочность кабеля наружной прокладки с гибкостью и небольшим диаметром, свойственным кабелю внутренней прокладки. Предельно допустимое напряжение сжатия такого кабеля обычно вдвое выше такового для внутреннего распределительного кабеля, а его предельно допустимое напряжение растяжения составляет примерно 300 кг. В проектах, где магистраль корпоративной сети проходит не только внутри, но и снаружи помещений (например, между производственными зданиями компании), предпочтительнее использовать универсальный кабель, который обычно имеет более широкий рабочий температурный диапазон и значительно более низкую нижнюю границу этого диапазона (около –40 °С), чем ленточный кабель (около 0 °С). Учитывая тот факт, что универсальный кабель можно инсталлировать как снаружи, так и внутри зданий, требование в отношении места сращивания наружного кабеля с внутренним (оно должно находиться на расстоянии не более 15 м от места ввода наружного кабеля в здание) становится излишним.

Развитие ЦОДов идет по пути развертывания в них новых приложений и установки блейд-серверов, особенно популярных на объектах, которые используются для совместного размещения оборудования нескольких компаний. Модернизация ленточных кабелей или замена линий связи достаточно сложный процесс. Чтобы отсоединить ленточный кабель от разъема MPO и задействовать для других соединений, необходимо его расщепить на отдельные волокна, что нередко приводит к их повреждению. В случае же с кабельной конструкцией с пустотелыми трубками разъем MPO можно просто отрезать, а кабель заново терминировать путем сварки с полушнурами (пигтейлами) или установки традиционных разъемов.

Простота инсталляции и терминирования кабелей с волокнами в пустотелых трубках является их существенным плюсом в том случае, когда при построении ЦОДа, его расширении или модернизации кабельной проводки решающим фактором становится время. При проектировании ЦОДа необходимо предусмотреть возможность его масштабирования в будущем и тщательно выбирать тип кабеля с точки зрения как поддержки сегодняшних приложений, так и простоты перехода в будущем на новые системы..

Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

6 ‘2007
СОДЕРЖАНИЕ

инфраструктура
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Отвод тепла в ЦОДе. Анализ проектов. Часть 1
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Блейд-системы в ЦОДах
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Позиции Cisco и Meru
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

бизнес
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Новые и эффективные способы поощрения операторов call-центров
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Уважение и вознаграждение как фактор успеха работы операторов
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

информационные системы
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Корпоративный рынок: укрощение Web 2.0
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

сети связи
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• NG Triple Play: выбор архитектуры
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

кабельные системы
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Оптические кабели для центров обработки данных
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Новые возможности систем громкого оповещения
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

защита данных
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Спам-фильтры для предприятий
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Остановить сорвавшуюся с лафета заряженную пушку!
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Конвергенция безопасности физической и логической
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

новые продукты
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это
• Powerware 9395: мощь и встроенное резервирование; Оборудование линейного тракта «Миля-DSL»; ZyXEL начинает поставки межсетевых экранов ZyWALL 2 Plus;
Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

Источник

Правила монтажа СКС, ЛВС

Терминирование кабеля что это. Смотреть фото Терминирование кабеля что это. Смотреть картинку Терминирование кабеля что это. Картинка про Терминирование кабеля что это. Фото Терминирование кабеля что это

Наиболее серьезной проблемой при создании СКС для работы высокоскоростных приложений (категория 3 и выше) является качество монтажа.

По данным BICSI (Building Industry Consuling Service International) — международной ассоциации профессионалов телекоммуникационной промышленности, 80 % всех структурированных кабельных систем США, построенных на компонентах категории 5, не могут быть квалифицированы как системы категории 5 вследствие нарушения правил монтажа.

Уменьшению искажения передаваемого сигнала способствуют специальные методы подготовки кабеля и его терминирования в соответствии с инструкциями производителя, а также хорошая организация кабельных потоков, расположение и монтаж телекоммуникационного оборудования, обслуживающего кабельную систему.

Эти правила особенно касаются высокопроизводительных кабелей, как медных, так и волоконно-оптических. Медные кабели особо чувствительны к внешним аномалиям. Например, развитие пары медных проводников на величину, превышающую максимально допустимую стандартами, негативно влияет на характеристики перекрестных помех пары или пар. Нарушение требований к минимальному радиусу изгиба кабеля также влияет на его рабочие характеристики.

С увеличением частоты передачи возрастает риск того, что неправильно смонтированный кабель окажет влияние на производительность системы. Если полоса частот меньше 16 МГц, а скорость передачи ниже 10 Мбит/с (например, 10BASE-T Ethernet), можно и не заметить, что технология монтажа была нарушена. Однако этот же кабель, работающий при ширине полосы сети более 50 МГц и скорости передачи 100 Мбит/с или выше, может функционировать неправильно.

Для оценки передающих рабочих характеристик компонентов СКС используются следующие параметры: затухание, NEXT (NearEndXtalk — переходные помехи на ближнем конце), обратные потери и сопротивление постоянному току. Хотя все они чувствительны к нарушениям непрерывности волновой среды в точках терминирования и в местах возникновения дефектов, на NEXT особенно влияет развитие пары проводников и другие воздействия, приводящие к нарушению баланса пары и отклонениям импеданса.

Кроме искажения сигнала, неправильное терминирование может привести к возникновению эффекта рамочной антенны, который проявляется в излучении сигнала с уровнями, превышающими нормативные требования к излучению.

В таблице приведено несколько примеров того, как качество монтажа может влиять на самый «тонкий» и «чувствительный» параметр — NEXT.

Влияние качества монтажа на рабочие характеристики канала.

Тип воздействия

Ухудшение NEXT

Полный канал, правильно установленныйЭталон для сравнения
Кабель, изогнутый 1000 раз в пределах допустимого радиусаБез изменений
Замена патч-корда длиной 0,6 м категории 5 на патч-корд такой же длины категории 38,0 дБ
Замена патч-корда длиной 0,6 м категории 5 на патч-корд длиной 6 м категории 313,0 дБ
Сворачивание кабеля в бухту с длиной витка 2 м и поперечным сечением 5 смБез изменений
Жгутование кабелей с помощью кабельных хомутов в соответствии с правилами монтажаБез изменений
Удаление 2,5 см оболочки кабеля на станционном конце1,2 дБ
Удаление 30 см оболочки кабеля на станционном конце2,0 дБ
Развитие пар кабеля 1,2 см на станционном конце1,5 дБ
Развитие пар кабеля 5 см на станционном конце3,8 дБ
Развитие пар кабеля 15 см на станционном конце11,6 дБ
Скручивание кабеля с радиусом изгиба 3,5 см1,9 дБ
Скручивание кабеля с радиусом изгиба 1,2 см2,1 дБ
«Заломленный» кабель2,4 дБ

Общий закон, устанавливаемый стандартами, гласит: смонтированная кабельная система UTP классифицируется в соответствии с наихудшими рабочими характеристиками компонента линии.

Ниже перечислены те основные правила, которые необходимо соблюдать при монтаже СКС для обеспечения их функционирования на уровне требований стандартов. Правила разделены по группам наиболее типичных монтажных объектов.

Неэкранированный кабель.

Экранированный кабель.

Кроме влияния на качество сигнала, неправильная практика терминирования элементов и экранов симметричного кабеля может создавать эффект рамочной антенны, приводящий к возникновению уровней излучаемых полей, превышающих нормативные требования.

Экран кабельной линии или канала должен быть заземлен на шине телекоммуникационной системы заземления (Telecommunications Ground Busbar, TGB). Разница потенциалов между экраном и землей не должна превышать 1В, а сопротивление между экраном и землей — 4 Ом на рабочем месте. Для создания магистрали между двумя зданиями с различными потенциалами земли рекомендуется использовать волоконно-оптические кабели.

Процедуры, необходимые для заземления системы экранов с целью обеспечения электрической безопасности и рабочих характеристик электромагнитной совместимости (ЕМС), должны подчиняться национальным и местным нормативам. Качество их выполнения зависит от квалификации монтажников, так как подобные процедуры могут включать в себя специфические методы монтажа. Неправильное экранирование может снизить производительность и уровень безопасности системы.

Коммутационное оборудование и точки терминирования.

В кабельном элементе величина развития пар в результате терминирования на коммутационном оборудовании должна быть как можно меньше. Удалять оболочку кабеля следует лишь на столько, сколько требуется для удобства терминирования.

Для линий с компонентами категории 4 рекомендуется, чтобы развитие пары не превышало 25 мм, а для линий с компонентами категории 5, 5е, 6, 6а — 13 мм.

Соблюдение приведенных рекомендаций должно минимизировать воздействие терминирования на рабочие характеристики. Сохранение целостности свития пар как можно ближе к месту терминирования обеспечивает минимальное влияние сигналов друг на друга. Раскрученные во время монтажа кабельные пары не следует скручивать снова. Правильное скручивание контролируется производителем кабеля, неправильное может отрицательно повлиять на рабочие характеристики.

В полях терминирования, требующих частого доступа (например, кроссах, используемых для изменений в сети) можно пользоваться патч-кордами и патч-панелями с подсоединенными коннекторами, которые в комбинации соответствуют требованиям к данной категории. Применение патч-кордов для перемещений и изменений может уменьшить отклонения рабочих характеристик, возникающие в результате небрежных или неправильных методов монтажа кабельных компонентов в полевых условиях. Однако, если предпочтительнее использовать перемычки, следует уделить внимание контролю за величиной развития пар, как описано выше.

Если используются кабели с различными категориями передающих характеристик, их следует терминировать на разных терминационных полях. Например, кабели категорий 3 и 5, идущие от одного и того же рабочего места, должны быть терминированы на две различные патч-панели или два разных поля, каждое из которых маркировано подходящим идентификатором.

Телекоммуникационные кабельные трассы, помещения и пространства.

Компания-монтажник должна соблюдать требования к радиусам изгиба и усилиям на растяжение для кабелей UTP и волоконно-оптических кабелей во время подготовки и в ходе монтажа.

Кабельные трассы должны монтироваться или выбираться таким образом, чтобы минимальный радиус изгиба кабеля отвечал требованиям его изготовителя, как во время, так и после его прокладки. Кабели должны поддерживаться с помощью приспособлений, спроектированных специально для этих целей и установленных независимо от других структурных компонентов.

При каблировании в местах с подвесными или фальш-потолками средства крепления кабеля должны быть структурно независимыми от элементов подвесного потолка, его арматуры или средств крепления. Элементы крепления кабеля должны быть расположены с интервалами 1,2 — 1,5 м.

Средства поддержки кабеля — хомуты, кольца и крючки — должны располагаться друг от друга на расстоянии не более 1,5 м.

Все фабрично изготовленные каналы, используемые для прокладки кабелей, должны устанавливаться с учетом спецификаций их производителя.

В случае, если к внутристеновым пространствам есть свободный доступ, компания-монтажник должна прокладывать кабельные сегменты внутри стен. Если же доступ к стенам затруднен, следует найти другой метод прокладки, например, с использованием металлического кондуита или поверхностных систем распределения.

Непрерывные сегменты кондуита, устанавливаемые компанией-монтажником, не должны превышать по длине 30 м или содержать более двух изгибов с углом в 90° без применения протяжных боксов соответствующего размера.

В телекоммуникационном шкафу, в местах использования кабельных лотков и стоек, группы горизонтального кабеля укладываются с помощью цветных кабельных хомутов.

Аппаратные стойки и шкафы должны иметь достаточные проходы спереди, сзади и сбоку для доступа к кабелям. Свободно стоящие аппаратные стойки и кабинеты должны иметь проходы для доступа, измеряемые от вертикальных опор/рамы кабинета: односторонние проходы — спереди и сзади по 1 м (отдельные стойки или ряды). Должны выполняться минимальные требования к проходам соответствующих нормативов и инструкций, более жесткие, чем указанные выше.

Такие проходы обеспечивают доступ к оборудованию для его обслуживания, а также пространство для организации кабельных потоков. Ряды стоек, расположенные последовательно, должны иметь по одному проходу с каждой стороны, а расположенные параллельно друг другу, могут иметь общие проходы.

Особое внимание следует уделять заполнению кабельных каналов и соблюдению инструкций производителей каналов. Слишком большое количество кабелей в канале может привести к излишнему давлению на нижерасположенные кабели. Кабели, проложенные в каналах кабинетах и т. п., имеющих специально спроектированные ограничители радиуса изгиба, подвержены «пролежням» из-за неправильного проектирования радиусов изгиба и загрузки трасс. «Пролежни» со временем могут привести к образованию перегибов, возникающих под давлением, лежащих наверху кабелей.

Система заземления.

Стандарт СКС требует соблюдения правил безопасности, связанных с заземлением экранов кабелей и других металлических компонентов кабельных систем. Соединения должны выполняться в соответствии с требованиями электрических нормативов.

Экраны всех кабелей должны быть заземлены в телекоммуникационном шкафу. Путь к «земле» должен быть постоянным и непрерывным. Экран кабелей должен обеспечивать непрерывный путь к «земле» во всех частях экранированной кабельной системы. Для снижения сопротивления заземления рекомендуется соединять металлические кондуиты с проводниками системы заземления, проходящими в них, на обоих концах кондуита.

Стойки активного оборудования следует соединять с электродом заземления, который используется для защиты систем подачи электропитания в здание. Все электроды заземления различных систем в здании должны быть соединены в одной точке для уменьшения влияния разности потенциалов земли. Система заземления здания должна соответствовать ограничениям на разность потенциалов в 1 В и на сопротивление между любыми двумя элементами системы заземления.

Если вышеупомянутое требование не может быть выполнено, для уменьшения риска возникновения сильных блуждающих токов следует использовать волоконно-оптический кабель.

Документирование и администрирование СКС.

Современные здания требуют применения эффективных коммуникационных инфраструктур, поддерживающих работу различных сервисных систем на основе передачи информации в электронном виде. Такую инфраструктуру можно рассматривать как смесь телекоммуникационных помещений, кабельных трасс, элементов системы заземления, кабелей и терминационного оборудования, обеспечивающих базовую поддержку распределения всей информации в здании или кампусе. В администрирование телекоммуникационной инфраструктуры входит документирование (маркировка, составление записей, отчетов и нарядов на работу, изготовление чертежей) кабелей, терминационного оборудования, коммутационных и кроссировочных элементов, кондуитов и других кабельных трасс, телекоммуникационных шкафов и прочих телекоммуникационных помещений. Кроме понятия «администрирование» существует еще один, очень редко используемый перевод англоязычного термина administration, который довольно точно отражает суть проблемы — «делопроизводство».

На сегодняшний день существует практически один всесторонне развитый и логически завершенный документ по администрированию инженерных инфраструктур зданий — стандарт ANSI/TIA/EIA-606. Он содержит спецификации по администрированию кабельных систем, трасс, помещений, а также систем заземления и соединений, связанных с телекоммуникационными функциями. Вопросы администрирования касаются как традиционных телекоммуникаций для передачи речи, данных и изображений, так и других систем передачи сигналов в здании, включая охранные системы, аудиотрансляцию, аварийную сигнализацию и системы распределения энергии.

Стандарт содержит требования и инструкции по двум типам административной документации: бумажной и компьютерной (электронные базы данных). Кроме того он определяет требования к администрированию телекоммуникационной инфраструктуры в пределах новых, уже существующих и реконструируемых зданий или кампусов.

Система администрирования состоит из трех основных компонентов:

Идентификаторы и записи применяются по отношению к следующим элементам кабельной инфраструктуры: кабелям; коммутационному оборудованию; коннекторам коммутационного оборудования; трассам; помещениям; элементам системы заземления.

Стандарт призван обеспечить единообразную схему администрирования телекоммуникационных систем независимо от работающих в них приложений. Кроме того в нем содержатся инструкции по документированию и администрированию телекоммуникационной инфраструктуры, полезные для владельцев зданий, конечных пользователей, консультантов, подрядчиков, проектировщиков, монтажников и управляющих-хозяйственников.
