Эффект объектива тилт-шифт

Есть кое-что притягивающее в крошечных вещах, они увлекательны по своей природе. Фотография с эффектом тилт-шифт — отличный пример того, как большие объекты из реальной жизни можно сделать миниатюрными произведениями искусства.

Тилт-шифт — это вид фотографии, где Вы можете манимулировать фокусом и глубиной резкости для получения фотографий, имитирующих миниатюрные моели путем избирательной фокусировки.

Эффект может быть достигнут с помощью специальных Tilt-shift объективов, но Вы также можете сымитировать этот эффект при пост обработке в Photoshop.

Если Вы не хотите тратить 2500 долларов на такой объектив, чтобы добиться требуемого эффекта, я дам несколько советов, которые помогут сделать это с помощью Photoshop CC.

Кроме непосредственно ретуширования и программного обеспечения я дам несколько советов для получения наиболее подходящих снимков-исходников.

Существует несколько способов получения тилт-шифт эффекта с помощью Photoshop CC, но мы будем использовать простой способ, который даст точно такой же результат как и использование специализированного оборудования.

1. Выберете наиболее подходящее изображение

Выберите высокую точку съемки (в Вашим коптером DJI Mavic Pro, Mavic Air или Phantom 4, я думаю, Вам будет легко сделать это), чтобы добиться атмосферы модели (мы всегда смотрим на модели с высоты). Выберите фотографию с достаточным количеством деталей, с большим количеством элементов и небольшим количеством «пустых» мест, чтобы придать больший эффект Вашей фотографии.

В меню «слои» кликните правой кнопкой на превью, в выпадающем меню выберите «преобразовать в смарт объект» (convert to smart object).

Теперь в верхнем меню нажмите «фильтр», далее указателем на «галерея размытия», затем выберите «наклон-смещение».

В правой части экрана есть 2 панели: основные инструменты размытия наверху с опциями и настройками тилт-шифт фильтра и панель «размытия» внизу, с некоторыми дополнительными функциями настройки «боке».

Чтобы двигать область резкости, просто нажмите в центр и перенесите в новое место, затем отпустите кнопку мыши. Чтобы изменить силу воздействия нажмите на «кнопку» и Вы сможете двигать линии вверх и вниз, чтобы изменить место размытия.

Вы можете решить по-своему, но я выбираю «симметричное искажение»

Выберите опцию «высокое качество» для лучшей проработки деталей. Для достижения наибольшего эффекта «игрушечности», возможно имеет смысл немного подредактировать цвета (возможно стоит добавить немного насыщенности). Верхнее меню-изображение-коррекция-цветовой тон/насыщенность. Еще один важный шаг, который не стоит забывать — коррекция кривых яркости. Верхнее меню-изображение-коррекция-кривые. И, наконец, последний шаг — добавление резкости. Я рекомендую провести небольшую обрезку изображения, чтобы убрать все ненужное окружение для достижения большего тилт-шифт эффекта

Что касается цветов, кривых и добавления резкости — не переусердствуйте.

Я надеюсь, что эти короткие советы помогут вам открыть для себя новый приятный способ съемки и затем добавить тилт-шифт эффект к некоторым Вашим фотографиям.

Спасибо, что прочитали, наслаждайтесь полетами с Вашим коптером.

ps: тилт-шифт эффект работает не только в фотографии, Вы также можете использовать эту технику с Вашим видео материалом. Я использую Final Cut Pro X, который позволяет легко добавить этот эффект и в видеоряд.

Источник

5 фактов о тилт-шифт объективах

Тилт-шифт объектив – как не крути, полезная штука. Взять хотя бы обожаемый многими эффект: большие по размеру снимаемые объекты изображаются крошечными фигурками. Во многие компактные фотоаппараты встроены программные фильтры, имитирующие такой эффект. Тем не менее, он создаётся с помощью тилт-шифт объектива. Ниже мы даём ответы на пять популярных вопросов, связанных с тилт-шифт объективом, чтобы вы могли узнать немного больше о его возможностях, перед тем, как его использовать.

Что из себя представляют тилт-шифт объективы?

Этот вид объективов часто называют корректирующими перспективу. Тилт-шифт объективы обладают возможностью наклонять, поворачивать (от англ. tilt), плоскость изображения под углом к плоскости светочувствительного слоя. А также сдвигать (от англ. shift) плоскость изображения вдоль плоскости светочувствительного слоя.

Как работает тилт-шифт объектив?

Конструкция объектива такова (что внешне выделяет его из множества «родственников»), что передняя часть подвижна. Она может наклоняться на заданный угол относительно плоскости сенсора. Как следствие, вы можете получить глубину резко изображаемого пространства в одной части снимаемой сцены крайне маленькой, в другой – близкой к бесконечности.

Возможность сдвига передней части объектива вдоль плоскости светочувствительного сенсора может пригодиться в архитектурной фотографии. Снимая здание с помощью обычного объектива, вы, скорее всего, столкнётесь с искажённым изображением прямых линии. Вертикали будут изгибаться и сходиться к центру кадра.

Изображение высоких сооружений с помощью обычного объектива может получиться искажённым.

Применение тилт-шифт объектива в съёмке архитектуры – это возможность на этапе съёмки скорректировать изображение перспективы. Вместо того, чтобы выполнять коррекцию на этапе обработки.

Кто производит тилт-шифт объективы?

Компания Canon предлагает 4 объектива TS-E (tilt-shift), которые «охватывают» диапазон фокусных расстояний от 17 до 90 мм. Компания Nikon выпускает 3 объектива (PS-E, perspective control – «контроль перспективы») с фокусными расстояниями в диапазоне от 24 до 85 мм.

«Родные» тилт-шифт объективы совместимы как с полнокадровыми фотоаппаратами, так и с камерами, где установлен сенсор формата APS-C.

Когда целесообразно использовать тилт-шифт объектив?

Он пригодится в съёмке архитектуры. Позволит «сохранить» вертикальными высокие стены зданий, которые в съёмке с обычным объективом «норовят» изогнуться в дугу и склониться к центру кадра. Такое искажение проявляется тем сильнее, чем выше снимаемое здание и ближе к нему располагаетесь вы – фотограф.

В режиме наклона плоскости передней линзы под углом к плоскости светочувствительного сенсора, тилт-шифт объектив очень полезен в пейзажной фотографии. В сюжетах, где необходимо объекты, как удалённые, так и близлежащие по отношению к точке съёмки, изобразить в резкости одновременно.

Как присоединить тилт-шифт объектив к фотоаппарату? Есть ли особенности?

Такие объективы имеют типичное крепление. Присоединяются к фотоаппарату тем же способом, что и обычные объективы. На самом объективе установлены элементы, позволяющие управлять углом наклона относительно плоскости сенсора и величиной смещения относительно оптической оси объектива.

Автор статьи: J. Meyer

Источник

Обзор широкоугольного тилт-шифт-объектива Canon TS-E 17mm f/4L с механизмами наклона и сдвига

Оглавление

В любом ряду объектив tilt-shift, или объектив с механизмом наклона и сдвига, будет стоять особняком. Он будет привлекать внимание как необычным внешним видом, так и возможностями. Механизм сдвига позволяет получать снимки без перспективных искажений, а механизм наклона позволяет располагать плоскость глубины резкости не перпендикулярно оптической оси. На примере объектива Canon TS-E 17mm f/4L мы попробуем разобраться, в каких ситуациях это будет преимуществом, а также оценим сам объектив.

Технические характеристики

Конструкция, дизайн, управление

Оптическая схема объектива насчитывает 18 элементов в 12 группах, а из особенностей можно отметить наличие четырех сверхнизкодисперсионных линз и одной асферической линзы с покрытием SWC.

Лабораторный тест

17 мм — действительно широкий угол на полном кадре. А здесь создатели умудрились еще и снабдить его механизмами сдвига и наклона. Посмотрим, как оптическая конструкция сказывается на измеряемых параметрах изображения.

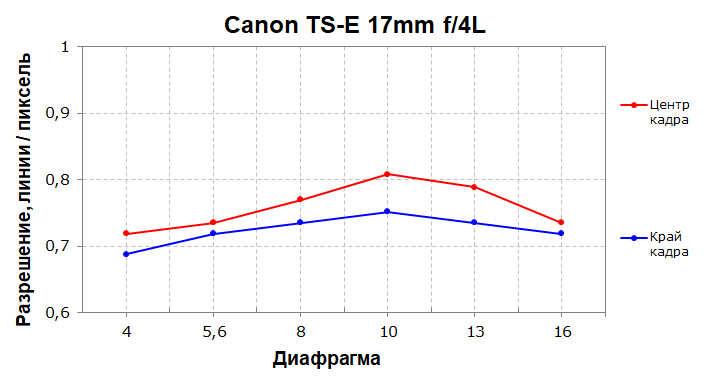

«Сухие» цифры из лаборатории, характеризующие разрешение, рисуют не самую радужную картину. Выше 80% поднимается лишь центр изображения — и только на диафрагме 10. Край изображения с лучшим показателем в 75% получается на том же значении относительного отверстия. Открытые диафрагмы выдают очень средний результат: около 70% и даже ниже для края кадра, несмотря на то, что открытая диафрагма в случае данного объектива — это f/4.

Разрешение		Хроматические аберрации
центр кадра	край кадра	центр кадра	край кадра
На всех скриншотах верхний ряд: f/4 — f/5,6 — f/8, нижний ряд: f/10 — f/13 — f/16

Реабилитируется объектив в вопросах хроматических аберраций — они либо отсутствуют, либо находятся на пренебрежительно низком уровне. Отметим еще волнообразные искажения на самых углах кадра.

Практическая съемка

Нестандартный объектив требует особого подхода. Поначалу наличие новых уровней контроля изображения обескураживает, поэтому первым делом я решил спокойно и обстоятельно познакомиться с самим механизмом сдвига/наклона и только затем приступил к практическим съемкам.

Начнем со «сдвига». Как известно, чтобы в снимке, скажем, высокого здания не было перспективных искажений, то есть чтобы оно не сужалось на снимке в верхней части кадра, нужно держать оптическую ось объектива строго параллельно земле. Однако в таком случае значительная часть кадра, почти половина, будет занята второстепенным передним планом, землей, а само здание рискует просто не уместиться в кадр. А при наличии механизма сдвига фотограф как раз получает возможность оставить в кадре меньше переднего плана, зато захватить больше самого здания без получения перспективных искажений.

Данная возможность иллюстрируется на демонстрируемой паре снимков. Левый снимок сделан так, как он выглядел бы с применением обычного широкоугольного объектива — с наклоном оптической оси вверх. Правый снимок имеет параллельную земле оптическую ось и «сдвинут» вверх. Сама такая возможность появилась благодаря значительно большему покрытию кадра у Canon TS-E 17mm f/4L по сравнению со стандартными полнокадровыми объективами. То есть в стандартном положении матрица фотоаппарата фиксирует только центральную часть круглой проекции объектива, а благодаря механизму сдвига может фиксировать, к примеру, верхнюю часть.

максимальный сдвиг вверх

максимальный сдвиг вниз

В зависимости от предпочтений фотограф может захватить больше низа или верха без нарушения перспективы у здания. Аналогичного эффекта можно добиться и при обработке, однако нужно учитывать два важных момента. Во-первых, для получения аналогичного кадра потребуется использовать более широкоугольный объектив, так как программная коррекция перспективы «отрезает» значительную площадь изображения, пропорциональную степени завала объекта. В результате снимаемый объект может просто не влезть в прямоугольник изображения. Во-вторых, при программной обработке часть изображения сжимается, а часть — растягивается, и в этих областях фактическое разрешение окажется значительно ниже. Для любительских кадров в этом не будет ничего страшного, а вот для профессиональной работы такой подход не очень уместен.

максимальный сдвиг влево

максимальный сдвиг вправо

Механизм сдвига дарит еще одну интересную возможность: создание панорам из снимков, сделанных с разным значением сдвига.

Благодаря тому, что оптическая ось между тремя снимками не поворачивается, снимки легко стыкуются друг с другом и прямые линии в кадре остаются прямыми. Другими словами, результирующее изображение крайне близко к тому, которое можно было бы получить с еще более широкоугольного объектива — 11-12 мм.

Благодаря этим своим особенностям широкоугольные тилт-шифт-объективы нашли широкое применение в архитектурной и интерьерной фотографии, а также в пейзажной съемке.

В случае с TS-E 17mm f/4L пользоваться этим инструментом было достаточно просто, но необходимо учитывать ряд особенностей. Во-первых, объектив неавтофокусный, но с подтверждением фокусировки, однако она работает только при незадействованном механизме сдвига. Во-вторых, экспозамер камеры тоже работает корректно только тогда, когда механизм сдвига находится в нейтральном положении. Так что алгоритм съемки выглядит следующим образом: фокусировка на объект, блокировка экспозиции или настройка ручного режима съемки, сдвиг, нажатие на спуск.

С механизмом наклона дела обстоят несколько сложнее. Помимо вышеперечисленных особенностей (некорректный экспозамер и отсутствие подтверждения фокусировки) у данного механизма есть еще одна: при активации сдвига фокус с объекта уползает. При столь малом фокусном расстоянии поймать объект в фокус на глаз невозможно — приходится пользоваться режимом Live View в максимальном увеличении для точного попадания в резкость. При таком подходе штатив представляется крайне необходимым. В каких же случаях нам вообще может потребоваться такая возможность?

Возьмем ситуацию, когда интересующие нас объекты находятся на разном расстоянии от камеры и в разных частях изображения, как в указанном примере. Даже на 17 мм мы наблюдаем видимую разницу в резкости между бутылками на диафрагме f/4. Даже если зажать диафрагму до f/11, ситуация, конечно, улучшится, но разница в резкости все равно сохранится. Если же плоскость фокусировки наклонить, то в нее смогут попасть несколько объектов с одинаковой степенью фокуса. Такой подход дает хорошие результаты на закрытых диафрагмах, но в случае с f/4 на данном объективе качество изображения было неидеальным.

Функция очень интересная, но требующая высокого внимания при использовании. В широкоугольном исполнении объектива она наиболее востребована в пейзажной съемке, когда хочется получить передний план в нижней части кадра и дальний план в верхней части кадра одинаково резкими.

Другой возможностью использовать данный механизм является намеренный наклон плоскости резкости таким образом, чтобы в нее попадал исключительно нужный объект, а все остальные при этом из плоскости заметно выпадали. С этим механизмом можно добиться такой степени размытия изображения, которая недостижима на обычных широкоугольных объективах. Это дает значительную свободу в применении художественных эффектов размытия, а также делает возможным популярный во многих кругах эффект миниатюры.

Такое использование механизма наклона гораздо легче в использовании, так как появляется возможность использовать его без штатива и режима Live View — правда, определенный опыт использования объективов с ручной фокусировкой все равно приветствуется.

Теперь, когда мы определились с возможностями объектива и сферами его применения, обратимся к качеству изображения и проведем более привычные практические тесты.

Забегая вперед отмечу, что изображения с Canon TS-E 17mm f/4L характеризуются практически полным отсутствием хроматических аберраций, даже в углах и даже при задействованных механизмах наклона и сдвига.

Источник

5 фактов о тилт-шифт объективах

Тилт-шифт объектив – как не крути, полезная штука. Взять хотя бы обожаемый многими эффект: большие по размеру снимаемые объекты изображаются крошечными фигурками. Во многие компактные фотоаппараты встроены программные фильтры, имитирующие такой эффект. Тем не менее, он создаётся с помощью тилт-шифт объектива. Ниже мы даём ответы на пять популярных вопросов, связанных с тилт-шифт объективом, чтобы вы могли узнать немного больше о его возможностях, перед тем, как его использовать.

Что из себя представляют тилт-шифт объективы?

Этот вид объективов часто называют корректирующими перспективу. Тилт-шифт объективы обладают возможностью наклонять, поворачивать (от англ. tilt), плоскость изображения под углом к плоскости светочувствительного слоя. А также сдвигать (от англ. shift) плоскость изображения вдоль плоскости светочувствительного слоя.

Как работает тилт-шифт объектив?

Конструкция объектива такова (что внешне выделяет его из множества «родственников»), что передняя часть подвижна. Она может наклоняться на заданный угол относительно плоскости сенсора. Как следствие, вы можете получить глубину резко изображаемого пространства в одной части снимаемой сцены крайне маленькой, в другой – близкой к бесконечности.

Возможность сдвига передней части объектива вдоль плоскости светочувствительного сенсора может пригодиться в архитектурной фотографии. Снимая здание с помощью обычного объектива, вы, скорее всего, столкнётесь с искажённым изображением прямых линии. Вертикали будут изгибаться и сходиться к центру кадра.

Изображение высоких сооружений с помощью обычного объектива может получиться искажённым.

Применение тилт-шифт объектива в съёмке архитектуры – это возможность на этапе съёмки скорректировать изображение перспективы. Вместо того, чтобы выполнять коррекцию на этапе обработки.

Кто производит тилт-шифт объективы?

Компания Canon предлагает 4 объектива TS-E (tilt-shift), которые «охватывают» диапазон фокусных расстояний от 17 до 90 мм. Компания Nikon выпускает 3 объектива (PS-E, perspective control – «контроль перспективы») с фокусными расстояниями в диапазоне от 24 до 85 мм.

«Родные» тилт-шифт объективы совместимы как с полнокадровыми фотоаппаратами, так и с камерами, где установлен сенсор формата APS-C.

Когда целесообразно использовать тилт-шифт объектив?

Он пригодится в съёмке архитектуры. Позволит «сохранить» вертикальными высокие стены зданий, которые в съёмке с обычным объективом «норовят» изогнуться в дугу и склониться к центру кадра. Такое искажение проявляется тем сильнее, чем выше снимаемое здание и ближе к нему располагаетесь вы – фотограф.

В режиме наклона плоскости передней линзы под углом к плоскости светочувствительного сенсора, тилт-шифт объектив очень полезен в пейзажной фотографии. В сюжетах, где необходимо объекты, как удалённые, так и близлежащие по отношению к точке съёмки, изобразить в резкости одновременно.

Как присоединить тилт-шифт объектив к фотоаппарату? Есть ли особенности?

Такие объективы имеют типичное крепление. Присоединяются к фотоаппарату тем же способом, что и обычные объективы. На самом объективе установлены элементы, позволяющие управлять углом наклона относительно плоскости сенсора и величиной смещения относительно оптической оси объектива.

Автор статьи: J. Meyer

Источник

Что такое тилт-шифт объективы

Опробовав разные жанры съемки и различную оптику, многие фотографы стремятся внести что-то новое в свое портфолио. Для смещения перспективы, а в некоторых случаях – для придания предметам и пейзажам нереального игрушечного эффекта часто использую Tilt-Shift объективы. Прежде, чем решиться на покупку такой оптики, стоит узнать, что такое тилт-шифт объективы и в каких ситуациях уместно их использование.

Что такое Tilt-Shift объективы

С английского Tilt and Shift означает сдвиг и наклон.

Это особая группа оптики, которая способна изменять перспективу так, как ни один другой вид. Такая техника позволяет делать сдвиг и наклон будущего изображения, меняя привычную картинку. Сдвигать оптику можно в разные стороны. Не только влево-вправо, но и вверх-вниз.

Также тилт-шифт объективы берут в фокус лишь часть кадра, придавая игрушечный вид панораме города, прохожим, снимаемым предметам.

Впервые тилт-шифт объектив вышел в мир под маркой Nippon Kogaku (нынешняя компания Nikon) в далеком 1962 году. Он имел диафрагму 3.5 и фокусное расстояние 35 мм. В Советском союзе технологию впервые внедрили на заводе «Арсенал» в 1990 году. Шифт-объектив назывался «ПКС Мир-67Н» 2,8/35.

Особенности тилт-шифт объектива

Необычный эффект достигается благодаря специальной конструкции. В такой оптике подвижная передняя часть. Ее можно наклонять относительно плоскости сенсора под нужным углом. В итоге одна часть фотографии оказывается максимально резкой, а другая – сильно размытой.

Тилт-шифт оптика предназначена только для зеркальных фотокамер.

Основное отличие такой оптики, значительно увеличивающее ее цену, заключается в запасе области изображения. Она значительно больше, чем понадобится для фотографии. При этом все характеристики снимка остаются одинаково хорошими и в центре, и по краям кадра. Сдвиг не должен ухудшать качества, не должна уменьшаться резкость и разрешение или проявляться виньетирование.

Так угол обзора в обычном широкоугольнике – 63 градуса, а в таком же тилт-шифт объективе – 80 градусов.

Еще одна особенность такой оптики – сложная конструкция. Она состоит из направляющих и специального винта. Он дает возможность фиксировать нужные параметры. Если винт установлен в «нулевом» положении, тилт-шифт объектив становится обычным и дает возможность делать классические снимки.

Чаще всего фотографы используют Tilt-Shift оптику для малоформатных снимков.

Сферы применения шифт и тилт-шифт объективов

Чаще всего такую оптику приобретают для съемки архитектуры. При использовании обычных объективов часто возникают искажения, в итоге прямые линии зданий значительно искажаются. Что особенно заметно, когда здания достаточно высокие, и фотограф подходит к ним слишком близко. Тилт-шифт делает архитектуру более значительной, чем она обычно воспринимается при взгляде. Эффект очень помогает, когда нет возможности сменить точку съемки и уйти дальше от снимаемого объекта.

Эффект тилт-шифт полезны для любителей пейзажей. Оптика поможет передать перспективу так, как видит ее фотограф. Кроме того, легко можно выбрать предметы, которые окажутся в фокусе, а какие – размытыми. Другие виды объективов редко справляются с задачей, сделать одинаково резкими все предметы на снимке. Даже при значительно закрытой диафрагме. Тилт-шифт оптика легко сделает одинаково резкими и ближайшие и самые отдаленные предметы.

При фуд-съемке эффект тилт-шифт также будет полезен. Он позволит показать продукты в необычном и эффектном виде.

Популярные тилт-шифт объективы

Самые известные бренды, производящие фототехнику, выпускают тилт-шифт оптику.

Среди популярных моделей:

Шифт-адаптер

Чтобы не покупать дорогие тилт-шифт объективы, многие фотографы используют специальные шифт-адаптеры. Они не являются полноценной заменой специальной оптики. Однако помогают добиться нужного эффекта при определенных условиях.

Используя адаптер, важно устанавливать его на объектив, рассчитанный на более крупную площадь кадра. Ведь при сдвиге должен быть хороший запас. Еще один момент, который необходимо учитывать, – фокусное расстоянии используемой оптики. Оно должно быть больше стандартного, так как адаптер имеет большую длину. Наиболее удачными для использования с шифт-адаптерами являются широкоугольники с фокусным расстоянием 45-65 мм.

Лучше всего использовать устройство для наклона, получая в нужном месте резкость и размытие.

Как прикрепить тилт-шифт объектив к фотокамере

Группа шифт-объективов совместима с полноформатными и кропнутыми фотоаппаратами. Присоединить такую оптику не составит труда. Для этого не нужно особой техники или приспособлений. Объектив присоединяется к тушке камеры обычным способом. Затем непосредственно на оптике можно регулировать смещение и наклон.

Тилт-шифт объективы используются фотографами с 60-х годов. Они дают необычный эффект, поэтому не входят в ряд наиболее востребованных. Однако благодаря возможности изменять перспективу популярны при съемке архитектуры, пейзажей и в фуд-фотографии. Топовые бренды выпускают несколько разновидностей такой оптики. Большинство моделей дороги из-за конструктивных особенностей. Частично создать эффект тилт-шифт можно при помощи специального адаптера, который устанавливается на обычные объективы.
