Турбокомпаунд — что это? Принцип работы
Турбокомпаунд — что это и как это работает? Даже не каждый автомеханик может ответить на этот вопрос, ведь понятие турбокомпаундного двигателя у нас не прижилось и мало известно специалистам. В данной статье мы расскажем что такое турбомпаунд и принцип его работы.
Цель создания турбокомпаунд — повышение мощностных и эксплуатационных характеристик дизельных двигателей. Турбокомпаунд позволяет получить дополнительную мощность, преобразуя «теряемую» энергию. Он работает, преобразуя и используя энергию, которая в противном случае была бы потеряна или израсходована впустую.
Турбокомпаундный двигатель — классический пример рециркуляции. Вместо того, чтобы выбрасывать «отработанную энергию» в выхлопную трубу, вторая турбина, установленная за турбокомпрессором, приводимая в действие выхлопными газами, отбирает из этих газов дополнительное тепло.
Принцип работы турбокомпаунд (фото 2)
Турбина турбокомпаунда вращается со скоростью 55000 об/мин. Это движение передается через турбинные шестерни и гидравлическую муфту, а затем через шестерни газораспределительного механизма на коленчатый вал. Передача вращения на них создает полезную прибавку крутящего момента, что отражается и на изменении крутящего момента на маховике. Такая дополнительная тяга возникает без увеличения расхода топлива.

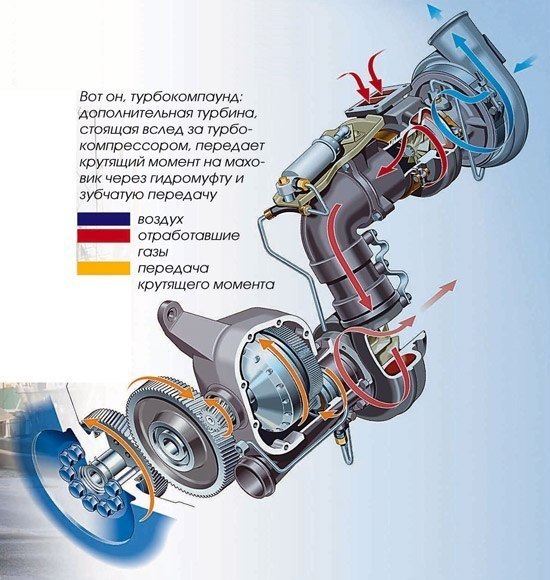

Схема работы системы турбокомпаунд
Выхлопные газы поступают из выпускного коллектора двигателя при температуре, близкой к 700° С.
Выхлопные газы используются для привода традиционного турбокомпрессора, в котором энергия используется для повышения эффективности сгорания топлива и, как следствие, мощности и крутящего момента двигателя. Затем выхлопные газы, вместо того, чтобы впустую уйти в атмосферу, направляются в блок турбокомпаунда.
На входе в блок турбокомпаунда выхлопные газы сохраняют высокую температуру (около 600°С); их энергия используется для разгона второй турбины примерно до 55000 об/мин. На выходе из этой турбины температура газов снижается приблизительно до 500°С, после чего они отводятся через обычную систему выпуска и глушитель.
Вращательное движение турбины передается через несколько понижающих передаточных устройств — механические передачи и гидравлическую муфту. Гидравлическая муфта согласовывает различные частоты вращения маховика и турбины турбокомпаунда.
К моменту передачи вращательного движения на маховик, частота вращения снижается примерно до 1900 об/мин.
Вращательный момент на маховике увеличивается, и вращение маховика становится более устойчивым и плавным.
