Ода 102 или как выкинуть «компо-пукалки» в мусор
Ода 102 или как выкинуть «компо-пукалки» в мусор

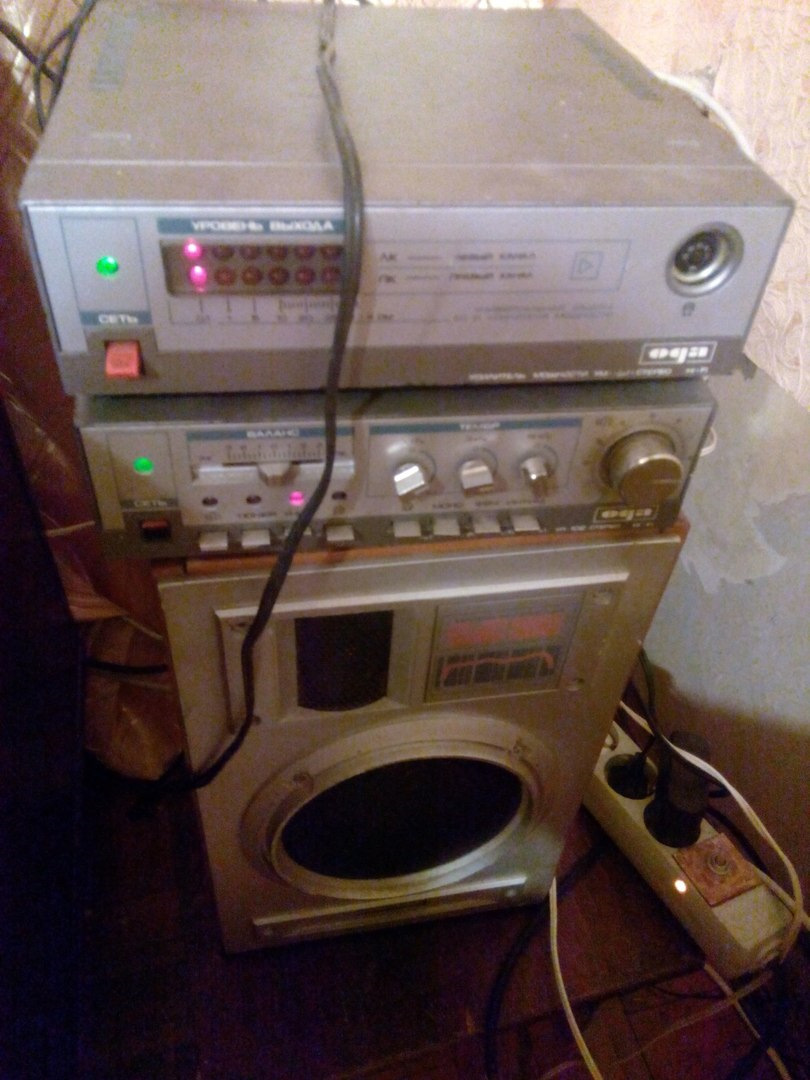

Недавно был в гостях и видел/услышал стерео-радио-комплекс «Ода-102-стерео».
Выпускался когда-то Муромским заводом РИП. Производство начато с 1986 года.
Ода 102 или как выкинуть «компо-пукалки» в мусор

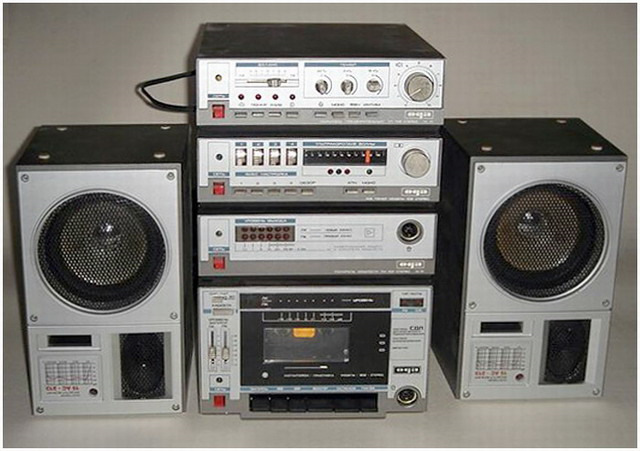

Комплекс Ода-102 состоит из 5 компактных блоков:
Характеристики Ода 102. УКВ тюнер »Ода-102С» имеет автоматическую подстройку частот и неплохую бесшумную настройку радио.
Кассетный магнитофон »Ода-302С» имеет систему шумопонижения, и даже есть интересный переключатель типов лент.
Предварительный усилитель »Ода УП-102С» имеет 3-х полосный(интересный) регулятор тембра, а также ступенчатое ослабление общей громкости, светодиоды перегрузок.
Внешний вид. Все блоки «Ода-102» выполнены в едином стиле, цвет серебро. 3 блока одинаковы по размерам кроме магнитофона »Ода-302С» – чуть больше.
Первое впечатление — Ода-102 очень качественный «СССР-пром». Сочетание неплохих тороидальных трансформаторов, причем закрытых сплошными экранами, отличного штампованного и очень благоприятного шасси. Кстати, исполнение всех блоков Ода-102 как у военных приборов. Между прочим, Ода-102 очень удобна в ремонте, во всех блоках везде можно «подлезть» всё снимается довольно просто. Схема в »Ода УМ-102С» простая и логичная. В предусилителе Ода УП-102С удачное расположение ручек и кнопочек. Всё на своих местах и всё логично. Однако меня озадачила кнопка «интим» это такое приглушение сигнала, вообще очень удобно убрать звук чтобы откликнуться на телефонный звонок.
Прослушивание. Интересный звук у »Ода-102», конечно данное звучание комплекта не претендует на звание хай-енд, но учитывая ультра-бюджетный класс системы (от 2000 до 4000 руб.), неплохой звук для малого помещения. Использовали со звуковой картой ASUS Xonar D1, а также качественные аудио-альбомы FLAC и другие Lossless форматы.
Фонокорректор ЗМ № 3
В акустике 15АС-213 комплекта «Ода-102» стоят хорошие динамики которые в отличии от китайского ширпотреба не рвутся даже при большой громкости, не хрипят, да и еще места АС занимают мало.
Этот старый, но качественно-сделанный усилитель, позволяет всем любителям слушать громко музыку, впрочем мощи у усилителя »Ода УМ-102» не очень много 25вт, он этого хватит озвучить среднюю комнату.
Кстати, нашу аппаратуру Ода-102 «дедовскую-советскую» можно покупать и наслаждаться, вполне нормальным качеством звучания.
Если повезёт тем меломанам у которых будет не только сам усилитель и предусилитель, но и родные колонки »15АС-213» к нему.
ЦАП + Клон Naim NAP 200
Итоги. Ода-102 хороша, но это будет звук начального уровня, впрочем лучше чем «компо-пукалки» китайские. Учитывая компактность комплекта »Ода-102С’ он хорошо впишется в маленькую кухню или спальню.
Я надеюсь, что статья «Ода 102 » хоть как то немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт. [wysija_form ]Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука! На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию. Все права защищены. Полное или частичное копирование материалов запрещено, при согласованном использовании материалов необходима ссылка на ресурс. Полное или частичное копирование произведений запрещено, согласование использования произведений производится с их авторами.
Ода УП-102-Стерео Hi-Fi усилитель предварительный, СССР
Сегодня мы рассмотрим и полностью разберем предварительный усилитель Ода УП-102-Стерео Hi-Fi, советского производства. Этот предварительный усилитель входил в состав блочного комплекса Ода-102-Стерео, и я ранее уже описал магнитофон-приставку Ода-302-Стерео из этого комплекса (со временем, если мне попадут остальные его элементы, я опишу и их).
Ода УП-102-Стерео изготовлена в 1988 году на Муромском заводе РИП (радиоизмерительных приборов). Предварительный усилитель Ода УП-102-Стерео имеет размеры: 228х245х75 мм, вес 1,95 кг. Корпус изготовлен из стали, передняя панель пластмассовая, с пластмассовой вставкой под алюминий. На верхней крышке по углам углубления, для надежной установки поверх его следующего блока комплекса.
+ Щелкните по рисунку, чтобы увеличить!
+ Щелкните по рисунку, чтобы увеличить!
Ниже логотип Ода, название: усилитель предварительный УП-102-Стерео HI-FI. Надписи и шкалы нанесены краской на переднюю панель и вставку. Краска качественная, за долгие годы эксплуатации (более 20 лет), краска не стерлась.
+ Щелкните по рисунку, чтобы увеличить!
+ Щелкните по рисунку, чтобы увеличить!
На днище мы видим четыре пластмассовые ножки. Сверху и снизу корпуса нанесена красной краской предупредительная надпись: Перед снятием крышки /или корпуса/ следует вынуть вилку из розетки сети питания.
Прежде чем приступить к разборке предварительного усилителя Ода УП-102-Стерео, остановимся на его характеристиках:
Коэффициент гармоник в диапазоне частот 40-16000 Гц не более 0,2%
Пределы регулирования тембра:
Отношение сигнал/взвешенный шум не менее:
с линейных входов 75 дБ
с корректирующего входа 65 дБ
Отношение сигнал/фон, не менее:
с линейных входов 60 дБ
с корректирующего входа 50 дБ
Переходное затухание между стереоканалами, не менее, на частотах:
Переходное затухание между входами, не менее, на частотах:
Спад АЧХ при нажатии кнопки ФВЧ, на частоте 10 Гц, не менее 10 дБ
Ступенчатое ослабление громкости 22 ±3 дБ
Действие тонкопенсации, при уменьшении регулятором громкости выходного сигнала на 30 дБ, не менее:
Потребляемая мощность сети, не более 10 Вт
Предварительный усилитель Ода УП-102-Стерео Hi-Fi соответствует ГОСТ 24388-83 и техническим условиям 2.032.033 ТУ. Усилитель позволяет коммутировать и поочередно усиливать сигналы от четырех источников в Стерео и Моно режимах, до уровня необходимого для нормальной работы оконечного усилителя мощности. Дает возможность регулировать уровень громкости, баланс между каналами и тембр звучания в трех полосах.
Михаил Дмитриенко, Алма-Ата, 2015 г.
· Опубликовал wasp June 15 2015 · В Аппаратура бытовая · 1 Комментарий · 18052 Прочтений ·
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Авторизация
Вы не зарегистрированы? Нажмите здесь для регистрации.
Сегодня мы рассмотрим и полностью разберем предварительный усилитель Ода УП-102-Стерео Hi-Fi, советского производства. Этот предварительный усилитель входил в состав блочного комплекса Ода-102-Стерео, и я ранее уже описал магнитофон-приставку Ода-302-Стерео из этого комплекса (со временем, если мне попадут остальные его элементы, я опишу и их).
Ода УП-102-Стерео изготовлена в 1988 году на Муромском заводе РИП (радиоизмерительных приборов). Предварительный усилитель Ода УП-102-Стерео имеет размеры: 228х245х75 мм, вес 1,95 кг. Корпус изготовлен из стали, передняя панель пластмассовая, с пластмассовой вставкой под алюминий. На верхней крышке по углам углубления, для надежной установки поверх его следующего блока комплекса.
+ Щелкните по рисунку, чтобы увеличить!
+ Щелкните по рисунку, чтобы увеличить!
На передней панели, слева направо: кнопка включения и выключения, над ней индикатор сети. Затем идет блок из четырех кнопок и индикаторов над ними: включение/выключение входа магнитофона, включение/выключение входа тюнера, включение/выключение универсального входа и включение/выключение входа скоростного звукоснимателя (для отдельного проигрывателя грампластинок). Над ними идет ползунковый регулятор Баланса, между левым и правым каналами. Далее идут еще четыре кнопки: включение тонкомпенсации, включение режима «Моно», включение ФВЧ — фильтр высоких частот, кнопка «Интим» — включение ступенчатого ослабления громкости. Над этими кнопками идет блок регуляторов тембра: низкие частоты — 30 Гц, средние частоты — 3 кГц, высокие частоты — 15 кГц. Большая ручка регулятора уровня громкости.
Ниже логотип Ода, название: усилитель предварительный УП-102-Стерео HI-FI. Надписи и шкалы нанесены краской на переднюю панель и вставку. Краска качественная, за долгие годы эксплуатации (более 20 лет), краска не стерлась.
Все кнопки и ручки сделаны из пластмассы, с покрытием под хромировку. На фото выше — кнопки и ручки снятые с усилителя.
+ Щелкните по рисунку, чтобы увеличить!
+ Щелкните по рисунку, чтобы увеличить!
На задней панели мы видим следующее, слева направо: шесть разъемов типа ОНЦ-КГ-4-5/16-Р. Все разъемы либо подписаны, либо отмечены символами. Первый разъем — вход для подключения скоростного звукоснимателя (отдельного проигрывателя грампластинок). Вход универсальный. Вход для подключения тюнера. Вход для подключения магнитофона. Два последних разъема — ВЫХОД. Один подписан 0,5 В — для подключения магнитофона на запись. Второй разъем подписан 1 В — выход на оконечный усилитель, усилитель мощности. Над разъемами снова идет логотип Ода, снова УП-102-Стерео Hi-Fi, ГОСТ 24388-83. Двумя заклепками приделана алюминиевая бирка, на которой выбит серийный номер изделия — 025617 и дата изготовления 05 88. Затем идет большая выходная розетка — выход сети 220 вольт (следующий блок комплекса подключается к ней, тем самым нет нужды в ворохе проводов, идущих от каждого блока к электрической сети). Последнее — из корпуса выходит провод с вилкой (у меня она отсутствует), провод короткий — он также подсоединяется к такой же розетке на предыдущем блоке.
Усилитель ода 102 стерео схема
Принципиальная электрическая схема блока тюнера радиокомплекса Ода-102-стерео: а – плата объединительная; б – блок УКВ, в – блок ДЧМ-1-5; г – блок СД-А-7, д – блок ФНЧ-1.
Усилитель мощности ЗЧ (УМЗЧ) радиокомплекса ОДА-102 стерео, принципиальная схема.
а есть у кого нибудь перечень элементов на комплекс ОДА-102 Стерео Hi-Fi?
Принципиальная электрическая схема блока тюнера радиокомплекса Ода-102-стерео: а – плата объединительная; б – блок УКВ, в – блок ДЧМ-1-5; г – блок СД-А-7, д – блок ФНЧ-1.
Усилитель мощности ЗЧ (УМЗЧ) радиокомплекса ОДА-102 стерео, принципиальная схема.
а есть у кого нибудь перечень элементов на комплекс ОДА-102 Стерео Hi-Fi?
↑ Схема усилителя «Green Lanzar» и детали
Поправка: мощность R5 и R6 достаточна 0,5 Вт. См. комментарии. Если присмотреться, то это типичный «Ланзар», только выход у него несимметричный. Но, так как VT8+VT10 представляют собой составной транзистор по схеме Дарлингтона, а VT9+VT11 — пару Шиклаи, то каждую их этих пар будем считать за один транзистор. Поэтому несимметричным выход этого усилителя кажется только на первый взгляд. Ну и работает усилитель соответственно его прототипу — качественно и без истерик. Те самые радиаторы из «Оды» Поскольку необходимая мощность усилителя ограничивалась радиаторами и колонками 25АС-126, для которых и задумывался этот проект, то питание было выбрано биполярное ±25 Вольт. Номинальное входное напряжение 0.8 Вольта. При этом выходная мощность усилителя составляет 25 Ватт на 4-х Омах и имеется некоторый запас на пики сигнала Ватт эдак до 35-и.
Любителям мощности побольше
, а я тоже к таковым отношусь, могу сказать, что данную схему можно раскачать и до 200 Ватт
, увеличив напряжение питания, обвесив её дополнительными транзисторами и изменив номиналы некоторых элементов. Но это другая история.
В данном конкретном усилителе я поставил на выход МОСФЕТы BUK657, но опять же если у вас есть под рукой другие N-канальные мощные полевики, то можно ставить их, о чем я писал ранее.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Как изготовить L1 я описывал на датагорском форуме, но если кого такой вариант напрягает, то катушку можно намотать на 2-ваттном резисторе 10-33 Ом проводом диаметром 0.8 мм в один слой.
VT5, VT6 снабжены небольшими радиаторами, представляющими из себя алюминиевую пластинку 10×20 мм.
ОДА ШЕДЕВРУ.
Описание
Ода 102 стерео — миниатюрный музыкальный центр 1 класса.Выпускался начиная с 1986 г. на Муромском
Стереофонический радиокомплекс Ода 102 Стерео — принимает сигнал в УКВ диапазоне, обеспечивает запись звука с последующим его воспроизведением. Состоит из отдельных блоков: тюнера «Ода 102 стерео»; магнитофона — приставки «Ода 302 стерео»; усилителя мощности «Ода УМ-102 стерео»; предварительного усилителя «Ода УП-102 стерео» и 2 АС «15АС-213». Имеет: 4 фиксированные регулировки; светодиодные индикаторы точной настройки и приема сигнала; автоматическое переключение режимов «моно-стерео»; систему «шумоподавления»; счётчик расхода ленты; «автостоп»; регулятор тембра по высоким и низким частотам; отключаемую тонокомпенсацию; защиту от короткого замыкания. Есть разъемы для подсоединения тюнера, магнитофона, наушников и электропроигрывателя.
Надеемся, что данное описание поможет вам более детально узнать основные параметры и характеристики данной модели стереокомплекса популярного в СССР.
Технические характеристики
Тюнер
Магнитофон
Предварительный усилитель
Усилитель мощности
Описание
Ода 102 стерео — миниатюрный музыкальный центр 1 класса.Выпускался начиная с 1986 г. на Муромском
Стереофонический радиокомплекс Ода 102 Стерео — принимает сигнал в УКВ диапазоне, обеспечивает запись звука с последующим его воспроизведением. Состоит из отдельных блоков: тюнера «Ода 102 стерео»; магнитофона — приставки «Ода 302 стерео»; усилителя мощности «Ода УМ-102 стерео»; предварительного усилителя «Ода УП-102 стерео» и 2 АС «15АС-213». Имеет: 4 фиксированные регулировки; светодиодные индикаторы точной настройки и приема сигнала; автоматическое переключение режимов «моно-стерео»; систему «шумоподавления»; счётчик расхода ленты; «автостоп»; регулятор тембра по высоким и низким частотам; отключаемую тонокомпенсацию; защиту от короткого замыкания. Есть разъемы для подсоединения тюнера, магнитофона, наушников и электропроигрывателя.
Продолжение.
Ну вот, валюты нет, лентопротяжки Венгерские закончились, но как то надо выполнять пятилетний план и опять Муромские разработчики на время стали поисковиками. И опять фортуна им помогла, нашли Раменские механизмы. И появилась «Ода РМЭД-201-2». Но в Муроме специалисты загрустили, спросите почему, отвечу. Раменская механика оказалась настолько капризной, что привело разработчиков в уныние. Причиной отказов стала «программная шестерня», из за неё механизм работал не корректно, а попросту не включались режимы заданные с кнопок управления. И данный аппарат не дошёл до торговой сети, дабы не было 100% рекламации. Альтернативы ему (механизму) найдено не было, да и годы наступали девяностые. Печалька.
Подробности файла Rigonda 102
Питание электродвигателя осуществляется от сети переменного тока В. Аккуратненько отреставрировал весь перед. Избирательность по соседнему каналу в диапазонах длинных и средних волн 60—66 дб.
Ну и конечно, какой это винтаж без томных красавиц?? Сегодня же её трансляцию проще послушать в интернете, нежели на радиоприемнике.
Плюсом еще было желание понастальгировать. В тракте AM имеется скачкообразная регулировка ширины полосы пропускания. March 3, edited М-м-м.. Всем спасибо за внимание! Но иногда попадаются радиолы, на которых можно послушать старые пластинки, настроить радиоприемник на волну любимой станции. Магнитная запись и ее воспроизведение Радиола может быть использована для записи радиограмм и грамзаписи, а также для воспроизведения магнитной звукозаписи от магнитофона через гнезда, размещенные на задней стенке радиолы см. Поэтому радиолу не рекомендуется устанавливать возле батарей отопления. Ригонда Моно. Ламповая радиола.
И так, после того, как на наш рынок стало поступать много всего хорошего и не очень, в том числе и откровенное барахло, то без воззрения совести народ стал выбрасывать на помойки вполне годные вещички. Сперва, зимой были подобраны колонки 15АС220.
По современным меркам они ценности особой не представляют. Но как только я научился держать в руках паяльник, то к ним были припаяны тюльпаны и они, какое-то время даже стояли в машине в багажника, приколхоженые к магнитоле.
И вот новая удача. На пункт приема металла цыгане притаскивают
Комплекс состоит из 5-ти функционально законченных блоков; УКВ тюнера »Ода-102С», (мне он не нужен, остался в гараже) кассетного магнитофона-приставки »Ода-302С», (ей сильно досталось, крышки побиты, осталась в гараже) усилителя мощности »Ода УМ-102С», (был вскрыл, внутри все цело) предварительного усилителя »Ода УП-102С» (был вскрыл, внутри все цело)) и 2-х акустических систем »15АС-213» (а вот это они не притащили, но у меня есть свой комплект)
Выменяв на месте все это на увесистую железку, я упер это домой, не зная, работает ли это все. Они все притащили даже с комплектом проводов и кассетой Михаила Шифутинского. Быстренько напаяв 3,5 jack, я приступил к попыткам услышать звук.
Теперь осталось наслаждаться посмотром фильмов и прослушиванием рок классики!
Увы, но моя маленькая хотелка в виде Бриг-001 (советский транзисторный Hi-Fi стререо усилитель) пока мне не доступны, в силу их неадекватно завышенной цены.
«Ода-102-стерео» — стереофонический малогабаритный радиокомплекс первой группы сложности, выполнен в блочном исполнении и предназначен для работы в стационарных условиях. Он состоит из четырех функционально законченных блоков: тюнера, магнитофона, предварительного усилителя, усилителя мощности, выполненных в едином стилевом оформлении. ОДА-102 стерео УКВ Тюнер предназначен для приема радиовещательных станций в диапазоне УКВ с ЧМ, в том числе прием передач по системе стереофонического вещания с полярной модуляцией.
Технические характеристики тюнера Ода 102
Диапазон принимаемых частот УКВ, МГц, не уже 65,8…74 Реальная чувствительность мкВ, не хуже 5 Чувствительность, ограниченная шумами, мкВ, не хуже 3 Избирательность по зеркальному каналу (на частоте 69 МГц), дБ, не менее 40
Разделение стереоканалов, дБ, не менее, на частотах:
315 Гц — 24 1000 Гц — 30 5000 Гц — 24
Номинальный диапазон воспроизводимых частот, Гц, не уже 31,5… 15 000 Мощность, потребляемая от сети, Вт, не более 4,5 Габаритные размеры, мм, не более 223x245x75 Масса, кг, не более 2,2.
Ценные радиодетали в тюнере Ода 102
В некоторых сборках могут быть установлены конденсаторы К10-47 вместо «флажков».
трансформаторов, причем закрытых сплошными экранами, отличного штампованного и очень благоприятного шасси. Кстати, исполнение всех блоков Ода-102 как у военных приборов. Между прочим, Ода-102 очень удобна в ремонте, во всех блоках везде можно «подлезть» всё снимается довольно просто. Схема в »Ода УМ-102С» простая и логичная. В предусилителе Ода УП-102С удачное расположение ручек и кнопочек. Всё на своих местах и всё логично. Однако меня озадачила кнопка «интим» это такое приглушение сигнала, вообще очень удобно убрать звук чтобы откликнуться на телефонный звонок.
