Приклеивание линз подсветки матрицы LED TV

ФОРУМ › Видеотехника и ТВ › Приклеивание линз подсветки матрицы LED TV

Телевизор (монитор) разобрали, сгоревшие LED на подсветке экрана заменили, но возникает вопрос, каким клеем приклеивать линзы обратно после замены светодиодов подсветки матрицы?

Как простой вариант — обычный клей «суперклей» из ближайшего магазина хозтоваров.

Или очистите контактные поверхности спиртом и приклейте бесцветным силиконом.

Также используют клей Multi Bond K2. Так как суперклей слишком быстро прилипает, соединение хрупкое, не устойчиво к перепадам температуры и вибрациям, а если диод нужно снова менять, то при нагревании слишком токсичные пары. С Multi Bond K2, наклеив даже несколько линз одновременно, сразу включаем телевизор и правильно устанавливаем / центрируем линзы, есть около минуты на это, затем оставить ТВ примерно на десять минут, и можете его свинчивать.

Ещё на исходные места склейки наносить пару капель УФ-клея. Ждать полторы минуты и после такой обработки телевизор светит идеально.

Вложения:

Можно в центр светодиода разместить каплю термопасты

обычный клей «суперклей» из ближайшего магазина хозтоваров.

Источник

Практика ремонта

У многих начинающих мастеров

во время ремонта светодиодных

линеек подсветки телевизоров возникает вопрос:

«Как приклеить рассеиватели на место».

В этой статье хочу поделится опытом и предложить на мой взгляд самый оптимальный, быстрый и надежный способ монтажа рассеивающих линз.

Самый лучший клей for meiner Meinung nach: это китайский УФ клей с названием «5 second fix». Застывает под ультрафиолетом за 5 секунд. Клей недорогой, преимущество у него в быстром схватывании и прозрачности, но тюбик содержит очень мало клея, но достаточно чтобы отремонтировать 5-6 телевизоров 32 диагонали:

Тюбик оборудован УФ-диодом для застывания клея с питанием 6V от двух батареек, имеет удобный дозатор, однако как говорилось выше, объем тюбика очень мал, поэтому для дозаправки я использую клей других производителей поставляющихся в 50 ml ёмкости.

Здесь можно заказать клей KAFUTER K-300 в комплекте с УФ фонариком, использующимся для затвердевания клея:

В комлекте с тюбиком 5 секундного клея и УФ фонарем очень удобно работать. Фонарь можно установить сверху на склеиваемую линзу для затвердевания клея под лучем УФ излучения и продолжать работать со следующей линзой. Очень удобно для работы с рассеивателями 6-ти вольтовых светодиодов LG:

Единственный недостаток этого K-300 в отличие от 5SecondFIX: затвердевает он от воздействия ультрафиолета уже не за 5 секунд, а примерно 18-20 секунд, что расходует очень много времени на приклеивании линз, особенно на больших диагоналях телевизоров, с большим числом светодиодов.

Мощнось излучения в отличие от фонаря или УФ диода составляет целых 36W. Пока мы наносим клей, монтируем и центруем линзу, наш предыдущий светодиод с линзой уже погружен в поток ультрафиолетового излучения:

Но это старенький аппарат. Можно приобрести что либо и посовременнее.Вот например тут можно приобрести УФ лампу на 180W с ЖК дисплеем и питанием от USB:

Источник

Чем клеить рассеиватели, при ремонте LED подсветки в ТV

Сообщество Ремонтёров

6.1K постов 35.7K подписчика

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Приносили уже кучу раз ящики после ремонта «у клиента на дому». Линейку разрезают, и вместе с текстолитом сверху кладут, зачищают концы и припаивают.

А то, что будет тёмное/яркое пятно, такие мастера класть хотели.

Видел даже после одного СЦ такое. Вообще у нас по городу много всяких колхозных мастеров.

Самому приходилось сажать на суперклей.

Нормальный УК клей от 1500р. стоит (лично удостоверился в этом).

Клейте Космофеном или на худой конец (только до 3V) на супер клей гель.

Ну где же ты раньше был? Буквально неделю назад делал теще телевизор (я не специалист) три диода заменил, рассеиватели прилепил на космофен.

Спасибо. Полезная вещь

Китайских очень много подделок. Для поиска оригинала забивайте в поисковике «Bondic». Сам встретил его на Тач оф модерн.

Что-то отзывы нелестные по ссылке.

задолбался их на суперклей сажать)

Любимица

Про «разводняк» в интернете

Брешь в системе

Сходство

Несколько смуглых зайцев решили побить контролёра в автобусе, но что то пошло не так

Конфликт начался после того, как контролер заметила пассажиров, не оплативших проезд. Работница транспорта решила не выпускать безбилетников из автобуса, пока они не заплатят. В итоге в салоне произошла массовая потасовка.

Очевидцы утверждают, что кто-то из гостей города ударил женщину, однако за нее заступились другие пассажиры и задали трёпку безбилетникам. На кадрах видно, как участников конфликта высаживают из автобуса без верхней одежды. Один из них очень расстроен и говорит, что пожалуется на своих обидчиков господам полицейским.

Спустя 17 лет

Сын маминой подруги

Источник

Самостоятельный ремонт подсветки LED TV

Мне интересно заниматься всяческими ремонтами, хоть и работаю я НЕ в сервисном центре. В общем попал ко мне в руки один телевизор, хозяйка говорит что изображения нет а звук есть. Сразу подумал что померла подсветка матрицы но, это же LED! — стрельнуло в голове! Там же светодиоды и они должны служить верой и правдой многие годы. Погуглив интернет я обнаружил что это очень распространенная проблема на некоторых телевизорах (не только LG). Глаза боятся — руки делают! Тем более что у меня есть всё необходимое для разбора и диагностики — а это огромный стол и некоторый инструмент. Поехали:
Такая вот моделька FULL HD. 3D. SMART. все дела.

На операционном столе))

Берем шурупповерт (так быстрее) и откручиваем все саморезы и винты на спине у аппарата.

Снимаем крышку нашему взору открывается металлический скелет телевизора. Всего 2 платы, БП с led драйвером и материнская.

По периметру матрицы откручиваем такие вот винты которые прикручивают её к декоративной рамке и заодно, помимо пластиковых защелок (чтоб им провалится), скрепляют весь пирог из пленок и стекол в одну конструкцию.

Так же незабываем про шлейфы))

Затем отщелкнув все защелки по периметру (а это тот еще геморрой), разполовиниваем наш бутерброд.

Вот она ПОДСВЕТКА. Видны светодиоды.

А здесь уже без «маски». 6 полос включенных по 3 в плечо. Все светодиоды в них последовательны да и сами полосы тоже.

Подаем напругу на каждую полосу и определяем не рабочую.

Из 9 светодиодов в полосе 1 ушел в обрыв и она не светилась. На другой полосе один ушел в кз и она светилась но диод конечно же не горел.

Едем в сервисный центр и покупаем у них подобную полоску от телевизора, они их выдирают из битых телеков которые скупают на запчасти у населения. 400 рублей за полосу — совсем недорого. Контрактные запчасти бывают не только для АВТО)))

Хирургия, одно вырезали другое припаяли. Главное точно в тех же точках!

Собираем в обратной последовательности. Смотрим клипы.

Комментарии 94

Подскажите неграмотному: Как в этом телевизоре подключена подсветка, параллельно или последовательно?
Отдали телевизор с неисправной подсветкой. Разобрал. кто-то до меня уже кулибничал. Светодиоды я перепаял,
проверил, линейка светится вся. Стал собирать, отсутствуют две фишечки, которые подключаются к линейкам.
Как подключить, кто может посоветовать? Телевизор konka kl32as528

Ерунда все это. Я и ток уменьшил, а все равно через полгода вернулся телик с 7 сгоревшими светодиодами! Пришлось все менять по гарантии.

Ага. У меня тоже горело. И с новой лентой и с меньшим током. Нет ничего вечного

Подскажите если сможете.
Проблема такая. Включаю телевизор(LG42LF620V), c пульта- он включается но ни изображения ни звука нету. И выключить с пульта я его уже не могу.
Допустим так и стоит включенный день два, ни чего не происходит, потом может все резко появиться.
Сегодня например включил с утра часов в 11, заработал в 6 вечера.

Все это время пока стоит включенным без изображения, с определенным интервалом мигает диод и на экране в это время появляется логотип LG

Привет. Проблема видимо в питании. Одно из напряжений не может запустится. Проверяйте БП и главную плату. Очень похоже что какой то из инверторов не стартует

Гадание не кофейной гуще. Жалко, что не занимаюсь гаданием — на верно уже озолотился бы. Без замеров, т.е. без диагностики — можно предположить неисправность материнки. Но много есть но! И т.д., и т.п.

Не хочу вас разочаровывать но вы так и не починили телевизор. В скором времени и остальные диоды помрут.

Конечно. Так и есть)

Вчера включил свой lg42la615v … моргнёт раз потом тускло и так и моргает с частотой в секунду)
Телевизор 2014 года, смотрим мы его дай бог по часу 3 раза в неделю…)
Думаю брать ленты целиком на или и все заменить. Так проще чем покупать б.у., ведь остальные ленты тоже непонятно какие.
Стоит ли доработать блок питания, убрать резистор? Или может просто смотреть телевизор в более тусклом режиме, в режиме кино а не в динамическом?)

Однозначно лучше заменить все ленты целиком на новые. И снять резистор шунта.

Вчера включил свой lg42la615v … моргнёт раз потом тускло и так и моргает с частотой в секунду)
Телевизор 2014 года, смотрим мы его дай бог по часу 3 раза в неделю…)
Думаю брать ленты целиком на или и все заменить. Так проще чем покупать б.у., ведь остальные ленты тоже непонятно какие.
Стоит ли доработать блок питания, убрать резистор? Или может просто смотреть телевизор в более тусклом режиме, в режиме кино а не в динамическом?)

Заменить неисправный и обязательно уменьшить ток подсветки.

Менять надо все! светодиоды. Мастика на них растрескивается, проводки, идущие к кристаллу контачат с кислородом воздуха, окисляются, истончают, перегорают.

Очень похоже что лента, или ленты сверху переодически не горят. Нужно разбираться как они подключены. И делать вывод.

Очень похоже что лента, или ленты сверху переодически не горят. Нужно разбираться как они подключены. И делать вывод.

Показывать будет. Примерно как у тебя. Потому что снизу свет засвечивает верх. Проблема скорее всего в лентах. Какой то диод в обрыве.

Дружище привет) подскажи, телевизор на холодную норм работает, после часа(ориентировочно) работы, подсветка работает только по середине. Что может быть?! Тел ролсен 42дюйма

да точно сложно сказать… возможно микротрещина гдето в подстветке. А может и еще чтото… Странно что серединка работает. Обычно так подстветку не подключают…

Не забывай, что есть не только Direkt led подсветка, а ещё edge led (боковая). Такой эффект может быть на едже лёд стринге, там группами светодиоды включены. Может быть от 2-х до 8-ми групп в стринге. В некоторых моделях ТВ, при обрыве в группе, защита драйвера не срабатывает, а возрастает ток в других группах, ТВ остаётся жить очень не долго

Добрый день. Можете подсказать, какие светодиоды нужны для lg39la620v?

А смысл менять диоды. На али экспрессе сразу полосы покупаю и меняю целиком всю подсветку.

Этот вариант тоже смотрю, но думаю прикупить диоды, стоит ли брать всю подсветку за 1800-1500, когда нужен один диод и то про запас.
У меня погасла подсветка, нашёл неконтакт в разъёме между полосками, припаял проводок, всё заработало, потом убрал резистор для уменьшения тока, пока работает. Пишут там стоят диоды 3528 3В, 1Вт.

А смысл менять диоды. На али экспрессе сразу полосы покупаю и меняю целиком всю подсветку.

Для большинства самых «ходовых» моделей ТВ я тоже покупаю и меняю целиком планки подсветки (тем более, что новые партии на алюминиевом основании для улучшения охлаждения светодиодов), но есть ещё куча «китайцев» типа : хайер, харпер, несонс, дексп, супра и т.д. Так не на всех и найдёшь новые планки даже на Али. Приходится за пару, тройку дней менять все светодиоды вручную. Но именно все сразу и ставлю светодиоды получше по параметрам (двойной кристалл, увеличенный) и обязательно именно термоскотч под каждую планку.
Да, года 4-5 лет назад меняли по факту сгоревшие светодиоды и уменьшали ток… Но всё это ерунда ( светодиоды отработали свой ресурс, через 3-6 мес. повтор: сыпятся дальше ).

Все верно, абсолютно

Для большинства самых «ходовых» моделей ТВ я тоже покупаю и меняю целиком планки подсветки (тем более, что новые партии на алюминиевом основании для улучшения охлаждения светодиодов), но есть ещё куча «китайцев» типа : хайер, харпер, несонс, дексп, супра и т.д. Так не на всех и найдёшь новые планки даже на Али. Приходится за пару, тройку дней менять все светодиоды вручную. Но именно все сразу и ставлю светодиоды получше по параметрам (двойной кристалл, увеличенный) и обязательно именно термоскотч под каждую планку.
Да, года 4-5 лет назад меняли по факту сгоревшие светодиоды и уменьшали ток… Но всё это ерунда ( светодиоды отработали свой ресурс, через 3-6 мес. повтор: сыпятся дальше ).

А можете дать ссылочку на светодиоды «двойной кристалл, увеличенный»? Буду очень благодарен.

PHILIPS 42PFL3208T/60 какие поставить светодиоды?

Замените планки целиком. 72 светодиода отдельно менять трудоёмко. Хотя, если есть желание, то реально, но планки при нагреве потемнеют, придётся подкрашивать корректором места под линзой.
#Aliexpress 2 078,94 руб. 19%OFF | 1 комплект = 12 шт. 42 «Светодиодная лента для LBM420P0501-CA-4 (HF) LBM420P0601-CA-3 (HF) TPT420H2-HVN04 EVERLIGHT LBM420P0501-CB-4 LBM420P0601-CA-3
a.aliexpress.ru/_etLpf6

Здравствуйте. У меня такой же телевизор, как выставил его автор данной темы, LG 47LA620V-ZA. Какие светодиоды для него предпочтительнее?

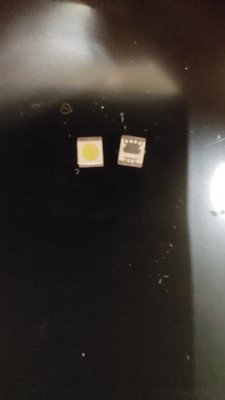

Светодиоды 2835 3v, 1w Но лучше заменить все планки комплектом. Они сейчас идут на алюминиевом основании и цена не высокая
1 000,80 руб. 56%OFF | Фирменная Новинка Светодиодный подсветка для LG 47 дюймов 47LA615S 47LA615V 47LA620S 47LA620V 47LA621S 47LA621V 47LA616V 47LN5707 47LN5708 47LN570R
a.aliexpress.com/_AENG1Q

Спасибо. Но вот у этого продавца много лотов по предложению этих лент. Вот к примеру, aliexpress.ru/item/400032…Nrmw6lNotBaBoC6DoQAvD_BwE, которую я хотел заказать, но боюсь ошибиться, вот и спросил Вас. Такая подойдет? Или по Вашей ссылке заказать?

Одно и тоже. Просто разные цены под разные акции распродаж.
А вот на алюминиевом основании
1 303,31 руб. 14%OFF | 12 Светодиодный т., светодиодные ленты 47LE5500 47E5ERS 47 дюймов ROW2.1 Rev 0,7 6916L-1174A 6916L-1175A 6916L-1176A 6916L-1177A, б/у и новые
a.aliexpress.com/_AfnN7m

Буду заказывать где больше отзывов. Но хочу заказать и отдельно светодиоды. На всякий случай. Какие порекомендуете?
