Ходовые огни на лодке
Каждое судно, в т.ч. и маломерное, должно оснащаться ходовыми и отличительными огнями в соответствии с МППСС-72 (Международные правила предупреждения столкновений судов на море). Правила требуют для одиночных судов длиной более 7 м, а при нахождении во внутренних водах – с мотором больше 25 л.с. иметь на борту:
В морских условиях такие же ходовые огни должны иметь и все малые суда с длиной до 7 м. оснащенные механическим двигателем, скорость перемещения которых превышает 7 узлов (13 км/ч), (см. рисунок № 4). В правилах так же указано, какое судно считается “на ходу” – если оно не стоит на якоре или на мели и не пришвартовано у берега.
Требования, указанные в правилах должны соблюдаться при любой погоде во временной промежуток от заката до восхода солнца. Ходовые огни так же необходимо включать при условиях плохой видимости, а так же при других обстоятельствах, когда это будет сочтено необходимым.
Но и на стоянке без огней не обойтись, у вас должен быть стояночный (клотиковый) огонь с круговым сектором освещения.
Видимость ходовых огней на лодке должна составлять 2 мили для топового, кормового и стояночного огней и 1 миля для бортовых (зеленый и красный) огней.
Парусные суда также должны иметь на борту ходовые огни, но размещение их на яхтах представляет известные трудности. Рубки у них не высокие и огни часто закрываются волнами. Если ставить огни на вантах, то их закрывают паруса. Идеальным местом для установки отличительных бортовых огней считается носовой рейлинг. На него ставят совмещенный красно-зеленый свет в ДП судна. На рисунке №1 как раз и показн такой способ размещения.
Для парусных яхт выходящих в открытое море, кроме боровых огней и гакового, международные правила рекомендуют иметь на верху мачты два огня с круговым освещением, красный и под ним зеленый (см. рисунок №1а). Такой свет поможет обнаружить парусник за несколько миль, т.к. стандартные бортовые огни имеют очень ограниченную видимость в море и заметны зачастую только вблизи.
Для парусных судов длиной 7-12 метров можно совмещать отличительные и гаковый огни и устанавливать всё это на топе мечты (см. рисунок №2).
Маломерные суда до 7 метров (сюда попадают большинство надувных лодок) но на гребной тяге могут обходится одним белым ходовым огнем с круговым освещением. Такой огонь не обязательно устанавливать стационарно, достаточно иметь на готове переносной фонарь, который должен быть всегда на готове, его нужно выставлять в сторону опасности при необходимости.
На маломерных судах и яхтах с механическим двигателем бортовые огни можно устанавливать на носу лодки в ДП (буксирующее судно на рисунке №3). Гаковый огонь можно устанавливать не на транец, а на стенку кормовой рубки.
Лодки и катера до 7 м в морских условиях могут нести один белый круговой огонь (см. рисунок №5) (при невозможности установки отличительных бортовых огней зеленого и красного цвета). На внутренних водах один круговой бортовой огонь можно ставить на суда с мощностью мотора до 25 л.с.
В случае буксировки одного судна другим, буксирующее должно иметь дополнительный ходовой огонь, расположенный ниже первого на 1 м. (см. рисунок №3). Для судов до 12 м длинной, расстояние между такими огнями можно сократить до 0,5 м. Гаковый огонь можно перенести на кормовую рубку для облегчения управления. Буксируемое судно обязано иметь бортовые отличительные огни и гаковый огонь.
На судах, которые лишились возможности управления нужно выставлять два круговых красных огня один под другим по вертикале на максимально видимом месте на борту. А если такое судно имеет ход относительно воды, должны быть включены и все основные ходовые огни, предусмотренные МППСС-72 для такого типа судна.
«Правильная» лампа для кругового огня
Наверное у многих есть круговой/якорный огонь, который нужно включать, в т.ч., и на стоянке. Так вот, там обычно стоит простая лампа накаливания на 5-10 Вт, с непростым цоколем — BA15D.
Т.к. мощность ламп накаливания 5-10 Вт (а большинство именно 10), то за ночь такая лампочка спокойно высосет десяток ампер*часов из вашего аккумулятора, после чего, если аккумулятор не новый, на запуск мотора уже может и не хватить…
Было решено заменить эту лампу на светодиодную. В продаже вариантов немного — лампа в Вест-Марине и лампа в Моремане. Моремановскую не пробовал, из-за её цены, а Вест-мариновская, светит противным голубым цветом, тысяч на 7 Кельвина. Синие писалки, да и только!

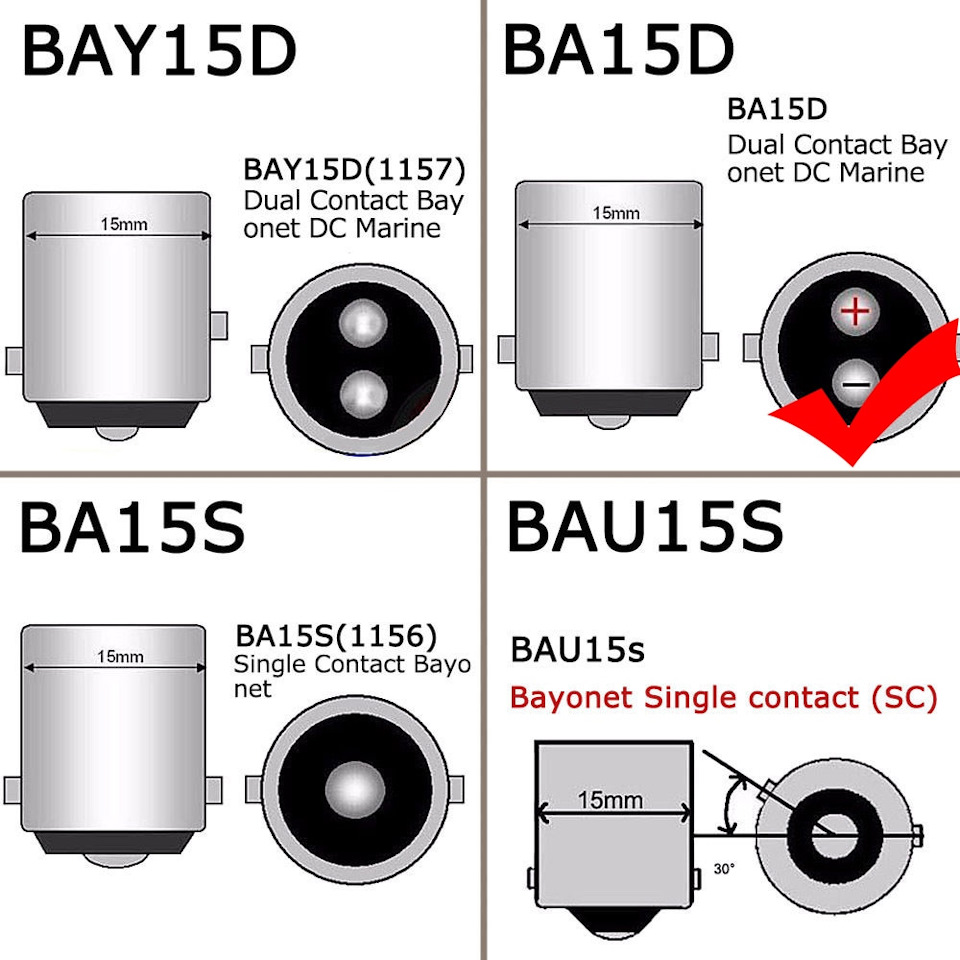

Попытки найти на алиэкспрессе нужную лампу продолжались всю зиму, но китайцы упорно, раз за разом, прислылали цоколь BAY15D, вместо BA15D! Отличаются они тем, что у BA15D фиксирующие штырьки на одной высоте, а у BAY15D, на разной. Кроме того, распайка BA15D подразумевает пустой цоколь и +- на контактах, а BAY15D имеет «-» на корпусе и два плюса на контактах. Впрочем, с распайкой было и так и так, но вот сам корпус всегда был не тот, я заказывал раз 10!

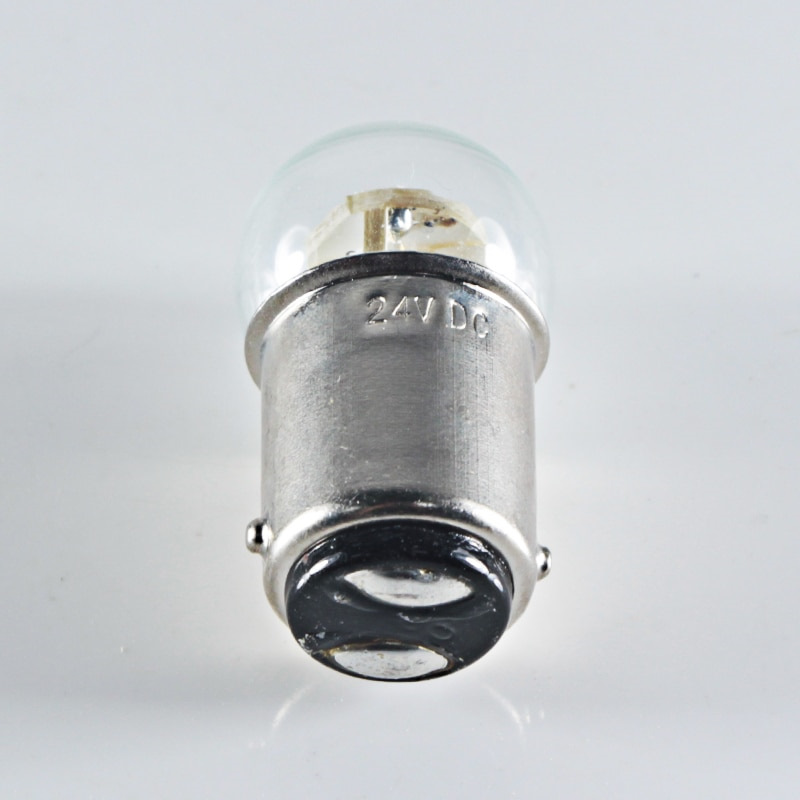

И вдруг, неожиданно, я нашёл тёплую лампу мощностью 1 Вт с нужным цоколем!
Ссылка почему-то не открывается, так что просто текстом: www.aliexpress.com/item/32982977383.html
Выбирайте нужное напряжение, тип цоколя BA15D, цвет (я взял тёплый белый), и вуаля!

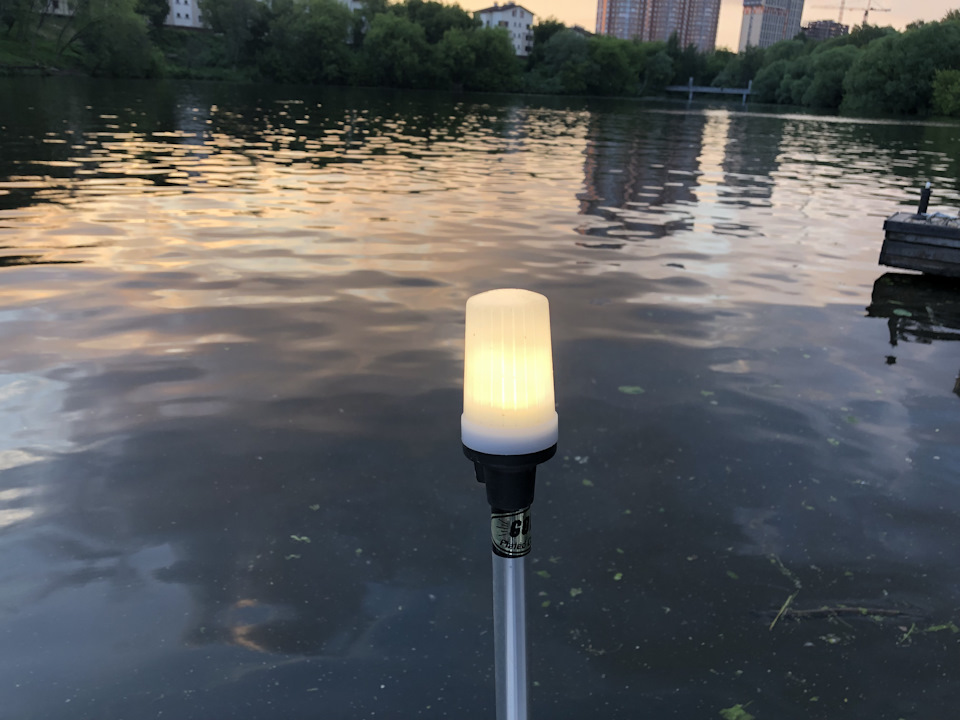

Светит отлично, а ток 80 мА точно не посадит за ночь аккумулятор!
Топовый огонь на лодке для чего нужен
Значимость ходовых огней в оснащении маломерных судов продолжает расти, и одна из причин этому – то, как увеличилось число небольших надувных судов на наших водоёмах. Кроме того из года в год становится всё больше рыбаков, увлекающихся ночной охотой за клыкастым – ночной ловлей судака. Ей обычно занимаются на Ладоге и на Финском заливе, а это места, где активно судоходство.
Вместе с этим, хочу добавить, что довольно большая часть «пневматического флота» не подпадает под новые условия регистрации маломеров и не имеет судового билета. С одной стороны, это убрало у их владельцев ряд «головных болей», но с другой… отсутствие каких-либо записей по комплектации и по снабжению судна некоторых судовладельцев почему-то привело к убеждению, что на борту их судна вообще ничего не должно находиться кроме них самих и рыболовных причиндалов. Как ни печально, но люди не всегда отдают себе отчёт в том, что все вопросы личной безопасности и безопасности других участников движения на воде отданы на откуп владельцам «нерегистратов».
схема расположения ходовых огней на судне
И одним из таких актуальных вопросов безопасности остаётся вопрос о ходовых огнях судна – обязательных, если оно используется в тёмное время суток или в условиях ограниченной видимости.
Раньше в судовом билете в графе снабжения могла присутствовать запись о наличии на борту фонарика белого цвета. Безусловно, это правильно, так как он хотя бы минимально обозначает судно на воде. И любой другой шкипер, увидев по курсу такой огонь, будет более внимательным, чтобы избежать столкновения. Но подобное обозначение одним огнём, к сожалению, показывает только наличие судна на акватории и не даёт никакой информации другим участникам плавания о том, какие манёвры намерен совершить шкипер, куда он движется и т.д. Так что такой огонь хорош на стоянке вне зоны судового хода и вне мест интенсивного движения судов. А что делать, если хочется половить судака? А ведь в таких местах может одновременно дорожить и по несколько десятков, если не сотен лодок!
В продаже имеется много различных вариантов огней, но они все предназначены для лодок с жёсткими корпусами и устанавливаются на них стационарно. Более того, они все, как правило, подключаются к бортовой сети электропитания 12 В. А не у всех ПВХ-судов есть запас мощности аккумуляторов или генератора мотора, чтобы помимо приборов навигации запитывать ещё и лампочки ходовых огней.
Когда я столкнулся с такой ситауцией, то решил всё сделать самостоятельно и в съёмном варианте. Так, чтобы всё монтировалось на носовом тенте. Этим мне и хочется поделиться, но прежде – несколько слов о требованиях к подобным ходовым огням.
Итак, ходовые огни для лодок ПВХ должны быть установлены в соответствии с Международными правилами предупреждения столкновений судов в море (МППСС-72). Приведу из них некоторые положения в части, касающейся несения судовых огней для судов длиной меньше 7 м.
Так, Правило 20 определяет применение огней. Процитирую фрагменты, относящиеся к небольшим судам.
1. Правила этой части должны соблюдаться при любой погоде.
2. Правила, относящиеся к огням, должны соблюдаться от захода до восхода солнца.
3. Огни, предписанные настоящими Правилами, также должны выставляться от восхода до захода солнца в условиях ограниченной видимости и могут выставляться при всех других обстоятельствах, когда это будет сочтено необходимым.
Далее Правило 21 вводит определения огней. Правило 22 вводит понятия и цифровые значения видимости огней. Следует отметить, что топовый огонь должен быть виден за 2 мили (3,7 км), бортовые огни – за 1 милю (1,85 км), круговой огонь – опять за 2 мили.
Теперь рассмотрим, какие же огни требуется установить на моторную лодку до 7 м длиной, чтобы остаться в правовом поле.
Какие огни необходимо нести на лодке и где они должны быть расположены? Для этого нам необходимо следовать Правилу 23, из которого следует, что суда менее 7 м длиной с механическим двигателем на ходу, имеющие скорость до 7 узлов, должны нести:
— белый круговой топовый огонь, расположенный в диаметральной плоскости (ДП) судна;
— бортовые огни по бортам (зеленый – на правом борту, красный – на левом). Либо скомпонованные в одном фонаре, установленном в ДП судна и имеющим сектор освещения 112,5° от направления прямо по курсу до 22,5° позади траверза соответствующего борта;
— если судно длиной 7 м движется быстрее 7 узлов, необходима установка в ДП кормового огня белого света.
В соответствии с правилами судоходства, маломерным судам в тёмное время суток запрещено перемещаться в глиссирующем режиме, можно только в водоизмещающем. Если в тёмное время суток вы перемещаетесь медленнее 13 км/ч, то на судне вполне допустимо размещение кругового топового огня и двух бортовых.
Ну, а гребные суда в тёмное время суток обязаны выставлять белый круговой огонь или «иметь наготове и при необходимости заблаговременно показывать своё присутствие с помощью какого-либо фонаря, светящего белым светом» (это комментарий к статье 25 МППСС-72).
Теперь непосредственно к ходовым огням. Я их делал ещё более 12 лет назад, когда только-только появились китайские фонарики на светодиодах, изготовленные по «энергосберегающей технологии». Именно один из таких фонариков и стал донором белых светодиодов для топового огня (никаких сверхъярких светодиодов тогда ещё в продаже не было, и пришлось даже проводить испытания на воде, чтобы определить пределы их видимости ночью). Их изготовление не представляется чем-то сложным и потребует лишь знаний основ электротехники и элементарных навыков владения паяльником.
Мачту для топового огня я изготовил из первого колена старого стеклопластикового удилища. Для этих же целей можно применить и тонкостенную алюминиевую трубу, которая продаётся в любом строительном магазине. В качестве источников питания я использовал четыре батарейки типа АА, соединённых последовательно. Источники света – 4 светодиода белого света, 2 зелёного и 2 красного.
Все светодиоды в схеме освещения подключены параллельно, в каждый цветовой блок включён индивидуально подобранный гасящий резистор.
Топовый огонь – это четыре светодиода, направленных в противоположные стороны в одной плоскости (под углом 90° относительно друг друга). Бортовые огни – по два светодиода, направленные в разные стороны. Но оптические оси излучения этих светодиодов составляют между собой угол примерно 100–110°.
Для обеспечения максимальной влагозащищённости все проводники я разместил в кембрик, а саму сборку залил оптической эпоксидной смолой. Залить можно и прозрачным клеем Poxipol, и прозрачным силиконовым герметиком.
На следующем этапе изготовил рассеивающие элементы для сборок. Для топового огня основным рассеивающим элементом был выбран полиэтиленовый колпачок от аэрозольного баллона. Для того чтобы прямой свет от топового огня не попадал в глаза рулевому, предусмотрен несимметричный козырёк. Плафоны бортовых огней выполнены из рифлёного оргстекла. Полученная призматическая конструкция плафона позволяет надёжно и герметично закрыть светодиодную сборку от всевозможных погодных катаклизмов. Вместе со светодиодами под колпаком оказываются и гасящие резисторы, помещённые в термоусадочные трубки.
Для подключения сборок к общему источнику питания использованы двухжильные электропровода сечением 0,7 мм и длиной около 1 м. Большое сечение провода вызвано не потребляемым током, а требованием повышенной прочности на разрыв.
Топовый огонь размещался в центральном стакане тарги, а бортовые огни на ходовом тенте крепились на две шлёвки. В дальнейшем – при помощи бельевых прищепок за несущую дугу тента. Их размещение рассчитано так, чтобы свет от бортовых огней был виден с курсов – в соответствии с требованиями правил МППСС-72, и в то же время не было прямых лучей в глаза рулевому.
Вся эта конструкция судовых огней объединена в один автономный узел со своим блоком питания и тумблером включения и может быть установлена на судне и включена буквально за секунды. С учётом наших коротких ночей источников питания хватает на 2-3 полноценных ночных рыбалки.
К настоящему времени элементная база претерпела заметные изменения. Флот маломерной пневматики вырос многократно, и если кто-то из производителей простой электроники заинтересуется и наладит выпуск подобного комплекта с комплексным питанием как от батареек, входящих в конструкцию, так и от бортовой сети, то он вправе рассчитывать на многочисленных клиентов и большое рыбацкое спасибо от них.
Огни маломерных судов
Каждое судно должно быть снабжено ходовыми и отличительными огнями согласно «Правилам плавания по внутренним судоходным путям» и при выходе в море — «Международным правилам предупреждения столкновения судов в море» (МППСС-72).
В морских условиях эти же огни должны нести на ходу и все малые — имеющие длину до 7 м — суда с механическим двигателем, скорость которых более 7 уз (13 км/ч); см. рис. 4. Отметим, что согласно правилам судно считается на ходу, если оно не стоит на якоре или на мели и не ошвартовано у берега.
На стоянке судно должно нести клотиковый (стояночный) огонь — белый с круговым сектором освещения.
Для судов длиной менее 12 м видимость вышеперечисленных огней установлена: топового, кормового и клотикового — 2 мили, бортовых отличительных — 1 миля.
На вкладке изображены некоторые типы судов с установленными для них ходовыми и отличительными огнями.
Парусное судно должно нести на ходу бортовые отличительные и гаковый огни. Размещение огней на парусных яхтах представляет известные трудности. Высота рубок на них невелика, и огни временами закрываются волной. При размещении на вантах огни закрываются парусами. Лучшим местом для отличительных бортовых огней оказывается носовой релинг. Здесь может быть установлен совмещенный красно-зеленый огонь в ДП. Такое расположение огней и показано на рис. 1.
Для парусников, имеющих выход в открытое море, кроме бортовых отличительных и гакового огней, МППСС-72 рекомендует на топе мачты устанавливать два имеющих круговое освещение огня: красный, а под ним зеленый (рис. 1, а). Благодаря этому парусник легче обнаружить, так как расположенные у самой воды бортовые огни становятся видны только в непосредственной близости.
На рис. 2 показан разрешенный вариант установки огней для парусных яхт длиной от 7 до 12 м, при котором отличительные и гаковый огни совмещены и установлены на топе мачты.
Парусные яхты длиной до 7 м и все гребные суда независимо от их размера имеют право обходиться одним белым огнем кругового освещения, который светит по всему горизонту. Этот постоянный круговой огонь может быть заменен переносным фонарем, который должен быть всегда наготове и заблаговременно выставляться со стороны опасности.
На малых судах с механическим двигателем, так же как и на яхтах, отличительные бортовые огни могут располагаться в ДП на носу судна (рис. 3, буксирующее судно). Гаковый огонь может быть расположен не на транце, а на кормовой стенке рубки.
В морских условиях для катеров и мотолодок длиной до 7 м, имеющих скорость менее 7 уз (13 км/ч), при отсутствии возможности несения отличительных огней допускается несение одного белого кругового огня (рис. 5). Для плавания по внутренним водным путям несение одного белого кругового огня допускается для судов с мощностью двигателя до 25 л. с.
При буксировке одного судна другим, как показано на рис. 3, буксировщик кроме топового огня должен нести еще один огонь — ниже первого на 1,0 м с теми же характеристиками. Для судов длиной менее 12 м это расстояние может быть 0,5 м. Гаковый огонь может быть перенесен на кормовую стенку рубки для облегчения управления буксируемым судном. Буксируемое судно должно нести только отличительные бортовые и гаковый огни.
Суда, лишенные возможности управляться, должны выставлять два красных круговых огня, расположенных по вертикали (один под другим) на наиболее видном месте. При этом, если судно имеет ход относительно воды, то дополнительно оно должно нести и все ходовые огни.
